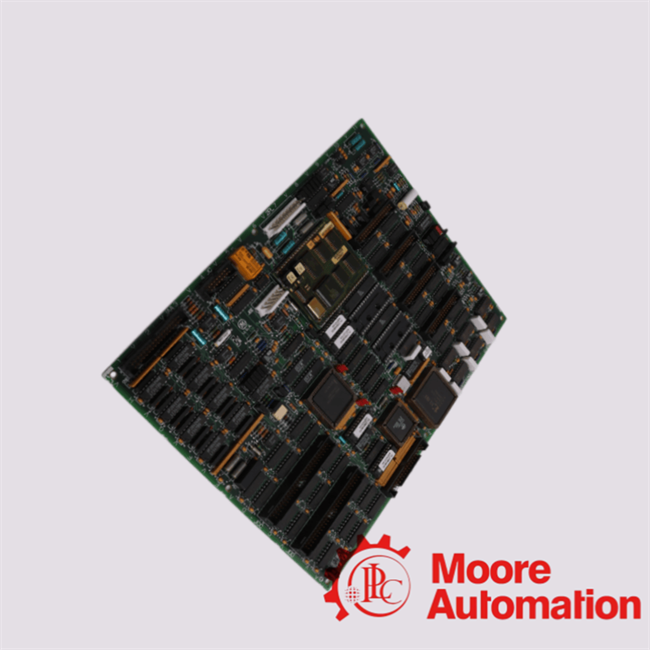

DS200TCCAG1AJB GE सामान्य एनालॉग I/O बोर्ड

सिंहावलोकन

जीईDS200TCCAG1AJBसामान्य एनालॉग I/O बोर्डएक औद्योगिक नियंत्रण मॉड्यूल है जिसका उपयोग किया जाता हैजीई स्पीडट्रॉनिक मार्क वी गैस टरबाइन नियंत्रण प्रणाली. यह का हिस्सा हैटीसीसीए (कॉमन एनालॉग आई/ओ बोर्ड) परिवार, टरबाइन नियंत्रण वास्तुकला के भीतर एनालॉग सिग्नल कंडीशनिंग, स्केलिंग और रूटिंग के लिए जिम्मेदार।

DS200TCCAG1AJBबोर्ड एक के रूप में कार्य करता हैकेंद्रीय एनालॉग इंटरफ़ेस मॉड्यूलटरबाइन नियंत्रण "कोर" के अंदर (आमतौर पर R5 कोर)। यह कई टर्मिनल बोर्डों से एनालॉग सिग्नल एकत्र करता है और उन्हें नियंत्रण प्रणाली की प्रसंस्करण इकाई के लिए वातानुकूलित सिग्नल में परिवर्तित करता है।

यह एक के रूप में कार्य करता हैसिग्नल कंडीशनिंग और इंटरफ़ेस हब, यह सुनिश्चित करना कि सेंसर डेटा सटीक, स्थिर और डिजिटल नियंत्रण तर्क प्रसंस्करण के लिए उपयुक्त है।

तकनीकी डाटा

जबकि सटीक मान संशोधन (एजेबी संस्करण) के अनुसार थोड़ा भिन्न हो सकते हैं, विशिष्ट विशिष्टताओं में शामिल हैं:

• निर्माता: जनरल इलेक्ट्रिक (जीई)
• श्रृंखला: मार्क वी स्पीडट्रॉनिक
• कार्य: एनालॉग I/O सिग्नल कंडीशनिंग बोर्ड
• इनपुट प्रकार: 4-20 एमए, आरटीडी, थर्मोकपल, शाफ्ट वोल्टेज/करंट
• बिजली की आपूर्ति: टीसीपीएस से 2पीएल कनेक्टर के माध्यम से
• संचार: 3PL डेटा बस इंटरफ़ेस
• स्थापना स्थान: R5 कोर कैबिनेट
• पर्यावरणीय उपयोग: औद्योगिक टरबाइन नियंत्रण प्रणाली

के बारे में अक्सर पूछे जाने वाले प्रश्नDS200TCCAG1AJB

Q1: की कार्यात्मक भूमिका क्या है?DS200TCCAG1AJBजीई मार्क वी टरबाइन नियंत्रण आर्किटेक्चर के भीतर सामान्य एनालॉग I/O बोर्ड?

ए: द DS200TCCAG1AJBकॉमन एनालॉग I/O बोर्ड GE मार्क V स्पीडट्रॉनिक नियंत्रण प्रणाली के भीतर एक केंद्रीकृत एनालॉग सिग्नल अधिग्रहण और कंडीशनिंग इंटरफ़ेस के रूप में कार्य करता है। यह विषम क्षेत्र एनालॉग इनपुट को एकत्र करने और उन्हें नियंत्रण कोर (STCA/COREBUS) द्वारा डाउनस्ट्रीम प्रोसेसिंग के लिए कैलिब्रेटेड, सिस्टम-संगत संकेतों में बदलने के लिए जिम्मेदार है।

Q2: कैसे होता हैDS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड औद्योगिक उपकरण इनपुट के लिए मल्टी-डोमेन सिग्नल कंडीशनिंग करता है?

ए: दDS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड 4-20 एमए लूप, आरटीडी, थर्मोकपल और शाफ्ट मॉनिटरिंग सिग्नल जैसे विविध एनालॉग इनपुट पर प्रवर्धन, रैखिककरण, अलगाव और फ़िल्टरिंग लागू करके मल्टी-डोमेन सिग्नल कंडीशनिंग निष्पादित करता है, जो कठोर टरबाइन परिचालन स्थितियों के तहत उच्च-निष्ठा सिग्नल अखंडता सुनिश्चित करता है।

Q3: कौन से उन्नत एनालॉग सिग्नल तौर-तरीके समर्थित हैंDS200TCCAG1AJBजीई टरबाइन सिस्टम में सामान्य एनालॉग I/O बोर्ड?

ए: द DS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड औद्योगिक-ग्रेड एनालॉग तौर-तरीकों के एक व्यापक स्पेक्ट्रम का समर्थन करता है, जिसमें सटीक 4-20 एमए वर्तमान लूप इंस्ट्रूमेंटेशन, प्रतिरोध तापमान पहचान (आरटीडी) इनपुट, कोल्ड-जंक्शन मुआवजे के साथ थर्मोइलेक्ट्रिक वोल्टेज (थर्मोकपल) सिग्नल और इलेक्ट्रोस्टैटिक शाफ्ट वोल्टेज/वर्तमान निगरानी चैनल शामिल हैं।

Q4: किस प्रकार सेDS200TCCAG1AJBटर्मिनल बोर्ड और वितरित फ़ील्ड वायरिंग असेंबली के साथ सामान्य एनालॉग I/O बोर्ड इंटरफ़ेस?

ए: द DS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड समर्पित कनेक्टर एरेज़ (उदाहरण के लिए, JAA, JBB, JCC, JDD) के माध्यम से वितरित टर्मिनल सबसिस्टम जैसे CTBA, TBCA, और TBQA के साथ इंटरफेस करता है, जो टरबाइन नियंत्रण सबसिस्टम में संरचित सिग्नल रूटिंग, मॉड्यूलर I/O विस्तार और नियतात्मक एनालॉग डेटा अधिग्रहण को सक्षम करता है।

Q5: कैसे होता हैDS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड उच्च तापमान ढाल स्थितियों के तहत थर्मोकपल माप सटीकता सुनिश्चित करता है?

ए: दDS200TCCAG1AJBसामान्य एनालॉग I/O बोर्ड एकीकृत कोल्ड-जंक्शन मुआवजा एल्गोरिदम, सटीक संदर्भ जंक्शन सेंसिंग और नॉनलाइनियर वोल्टेज-टू-तापमान रैखिककरण तकनीकों के माध्यम से थर्मोकपल सटीकता सुनिश्चित करता है, जिससे उच्च तापमान टरबाइन वातावरण में थर्मल बहाव और माप अनिश्चितता को कम किया जा सकता है।
