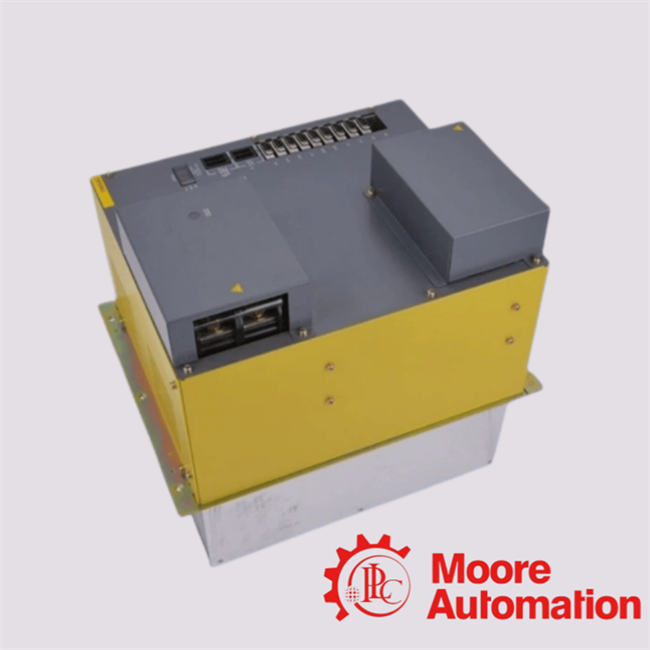

A06B-6102-H245 #H520 उच्च प्रदर्शन सीएनसी अनुप्रयोगों के लिए जनरल इलेक्ट्रिक Fanuc स्पिंडल एम्पलीफायर ड्राइव मॉड्यूल

A06B-6102-H245 #H520 उच्च प्रदर्शन सीएनसी अनुप्रयोगों के लिए जनरल इलेक्ट्रिक Fanuc स्पिंडल एम्पलीफायर ड्राइव मॉड्यूल

उत्पाद विवरण:

उत्पत्ति के प्लेस:	यूएसए
ब्रांड नाम:	General Electric
प्रमाणन:	CO.CQ
मॉडल संख्या:	A06B-6102-H245 #H520

विस्तार से जानकारी

उत्पत्ति के प्लेस:

यूएसए

ब्रांड नाम:

General Electric

प्रमाणन:

CO.CQ

मॉडल संख्या:

A06B-6102-H245 #H520

एमपीएन:

A06B-6102-H245 #H520

शृंखला:

अल्फा श्रृंखला

पावर आउटपुट:

56 किलोवाट

आउटपुट करेंट:

198 ए

आवेदन:

उच्च प्रदर्शन सीएनसी

अक्ष समर्थन:

सिंगल स्पिंडल एक्सिस

नियंत्रण तकनीक:

साइन-वेव पीडब्लूएम (आईजीबीटी)

प्रमुखता देना:

High Light

प्रमुखता देना:

56 किलोवाट उच्च शक्ति उत्पादन

प्रकार 1 सीरियल इंटरफेस

सीई-अनुमोदित पदचिह्न

ट्रेडिंग जानकारी

न्यूनतम आदेश मात्रा:

मूल्य:

inquiries

पैकेजिंग विवरण:

फ़ैक्टरी सील के साथ नया और मूल

प्रसव के समय:

2-3 कार्य दिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

आवश्यक है

उत्पाद वर्णन

A06B-6102-H245 #H520 जनरल इलेक्ट्रिक Fanuc स्पिंडल एम्पलीफायर ड्राइव मॉड्यूल

उच्च प्रदर्शन वाले धुरी एम्पलीफायर ड्राइव मॉड्यूल को मांग वाले सीएनसी अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो औद्योगिक विनिर्माण वातावरण के लिए असाधारण शक्ति और सटीकता प्रदान करता है।

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश विवरण
मॉडल नामकरण	अल्फा स्पिंडल मॉड्यूल (एसपीएम-45)
भाग संख्या	A06B-6102-H245 #H520
नामित इनपुट शक्ति	56 किलोवाट
इनपुट वोल्टेज रेंज	283-325 वीडीसी (अल्फा पावर सप्लाई मॉड्यूल से)
नामित आउटपुट करंट	198 A
अधिकतम उत्पादन वोल्टेज	230 वैक
नियंत्रण इंटरफ़ेस	प्रकार 1 / मानक विनिर्देश
मुख्य सर्किट नियंत्रण	आईजीबीटी ब्रिज के साथ साइन-वेव पीडब्ल्यूएम
शीतलन तंत्र	बाह्य मजबूर हवा पंखे शीतलन (दोहरी हीटसिंक)
वजन और आयाम	~ 22 किलोग्राम. 380mm H × 300mm W × 307mm D

मुख्य प्रदर्शन विशेषताएं

नामित इनपुट पावरः 56 kW / 198 A अधिकतम आउटपुट करंट यह बड़े पैमाने पर वर्कपीस पर गहरे कट, उच्च टोक़ मशीनिंग को सक्षम करता है। यह विशाल शक्ति उत्पादन बड़े अल्फा 30 और अल्फा 40 धुरी मोटर्स को चलाने के लिए अनुकूलित है।यह आपकी सीएनसी मशीन को टिकाऊ सामग्री जैसे टाइटेनियम या कठोर इस्पात को उच्च सामग्री हटाने की दरों पर बिना रुके या गिरने के लिए अनुमति देता है, अपनी दुकान के थ्रूपुट को अधिकतम करना।
नियंत्रण इंटरफ़ेसः स्पिंडल एचआरवी समर्थन के साथ प्रकार 1 सीरियल संचार दर्पण चिकनी सतह खत्म और सटीक कठोर टैपिंग प्रदान करता है। मानक प्रकार 1 डिजिटल बंद-लूप प्रणाली सीधे Fanuc 0-D, 16/18/21 और 16i/18i/21i सीएनसी नियंत्रण के साथ जोड़े।उच्च प्रतिक्रिया वेक्टर (एचआरवी) नियंत्रण वर्तमान लहरों को कम करता है, जिससे स्पिंडल बेदाग धागे की टपिंग और उच्च गति वाले मोल्ड बनाने के लिए सर्वो अक्षों के साथ पूरी तरह से सिंक्रनाइज़ हो सके।
प्रमाणन प्रत्ययः #H520 CE-अनुमोदित विनिर्देश अंतर्राष्ट्रीय सुरक्षा अनुपालन की गारंटी देता है और विद्युत शोर को कम करता है। #H520 प्रत्यय का अर्थ है कि मॉड्यूल सख्त यूरोपीय सुरक्षा और विद्युत चुम्बकीय संगतता (EMC) मानकों को पूरा करता है।इसमें एकीकृत शोर परिरक्षण है जो आपके धुरी ड्राइव को संवेदनशील रैखिक तराजू के साथ क्रॉस-टॉक या विद्युत हस्तक्षेप का कारण बनने से रोकता है, माप जांच, या स्थानीय सुविधा ग्रिड।

इंजीनियरिंग विशेषज्ञता

"एक फटे हुए एसपीएम-45 मॉड्यूल को बदलते समय, कभी भी अपने कार्यस्थल के फर्श पर केवल आंतरिक ए20बी-1007-0591 पावर बोर्ड या ए20बी-2002-0080 फायरिंग कार्ड को न बदलें।Fanuc कारखाने में इन आंतरिक बोर्डों से मेल खाता है और ट्यून करता हैइसके अतिरिक्त, स्थापना के दौरान हमेशा पीछे के हीटसिंक पर जुड़वां बाहरी शीतलन प्रशंसकों का निरीक्षण करें;प्रतिबंधित हवा का प्रवाह इन 300 मिमी चौड़े फ्रेम पर समय से पहले IGBT पुल विफलताओं का नंबर एक कारण है. "

-- मुख्य सीएनसी प्रणाली पुनः निर्माण अभियंता

अक्सर पूछे जाने वाले प्रश्न

कौन सी विशिष्ट Fanuc अलार्म सीधे इस धुरी ड्राइव में विफलता की ओर इशारा करते हैं?

दोहरी 7-खंड एलईडी डिस्प्ले पर प्रदर्शित होने वाले सामान्य दोषों में अलार्म 01 (मुख्य सर्किट में ओवरकंट्रेंट), अलार्म 09 (मुख्य सर्किट पावर सेक्शन ओवरहीट),और अलार्म 24/25 (सीएनसी और धुरी मॉड्यूल के बीच सीरियल संचार त्रुटि)यदि इनमें से कोई भी कोड लॉक हो जाता है, तो यह मॉड्यूल के पावर इलेक्ट्रॉनिक्स या नियंत्रण बोर्ड के भीतर एक दोष का संकेत देता है।

क्या इस ड्राइव का उपयोग एक A06B-6102-H245 के लिए एक अलग प्रत्यय के साथ एक प्रत्यक्ष स्वैप के रूप में किया जा सकता है जैसे #H500?

हाँ, लगभग सभी मामलों में. #H520 प्रत्यय बस कारखाने द्वारा विन्यस्त सीई अनुपालन पदचिह्न को दर्शाता है. कोर भौतिक आयाम, वायरिंग टर्मिनलों, 198A वर्तमान उत्पादन,और प्रकार 1 नियंत्रण प्रोटोकॉल अन्य H245 मॉडल के साथ पूरी तरह से समान हैं, जो तत्काल प्लग-एंड-प्ले ड्रॉप-इन एक्सचेंज की अनुमति देता है।

क्या यह ड्राइव मॉड्यूल सीधे 3-चरण एसी फैक्ट्री पावर ग्रिड से जुड़ा है?

नहीं. Fanuc अल्फा मॉड्यूलर प्रणाली के हिस्से के रूप में, A06B-6102-H245 कच्चे एसी इनपुट नहीं लेता है.यह एक साझा DC बसबार (283-325 Vdc) के माध्यम से सीधे एक समर्पित Fanuc पावर सप्लाई मॉड्यूल (PSM) से जुड़ा होना चाहिए, जो आने वाली फैक्ट्री लाइन वोल्टेज को संभालता है।

सिद्ध प्रदर्शन

"एक समान A06B-6102-H245 #H520 ड्राइव यूनिट को हाल ही में एक एयरोस्पेस विनिर्माण सुविधा में भारी शुल्क वाली ऊर्ध्वाधर ड्रिलिंग मिल को नवीनीकृत करने के लिए तैनात किया गया था।निरंतर ग्रेफाइट धूल और अस्थिर तापमान परिवर्तन के संपर्क में रहने वाले वातावरण में काम करना, मॉड्यूल के सील दबाव हवा डिजाइन ने कठोर 3-शिफ्ट उत्पादन चक्रों के तहत शून्य विफलता रिकॉर्ड बनाए रखा है। "
