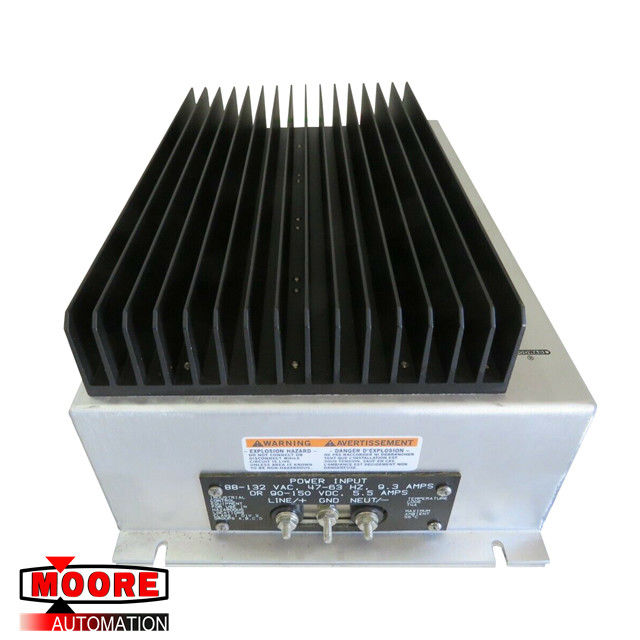

9907-077 9907077 वुडवर्ड पावर सप्लाई
⇒ अच्छी कीमत के लिए यहां क्लिक करें 9907-077
ब्रांड / निर्माता | वुडवर्ड / यूएसए |
भाग संख्या |
9907-077 |
वैकल्पिक भाग संख्या | 9907-077 |
विवरण | बिजली की आपूर्ति |
Dimennsions | 8.4 सेमी x 12.2 सेमी x 6.0 सेमी |
वजन | 0.64kg |
उत्पाद विवरण
तकनीकी डेटा
इनपुट सर्किट (तीन चरण)
इनपुट वोल्टेज: Usec = 24 V DC / 18 A पर 3 x 530 V AC% 15%, +15% / - 10% Usec = 27.5 V DC / 18 A पर
ओवर वोल्टेज सुरक्षा: स्टार कनेक्टेड मेटल-ऑक्साइड वैरिस्टर (MOV) S14K320
आवेदन (1 mA- मूल्य): 510 V (एकल संस्करण)
ऊर्जा अवशोषण: 84 J (2 एमएस) (एकल संस्करण)
इनपुट रेटेड वर्तमान: 3 x 1.5 ए (24 वी प्रकार) / 3 x 0,8 ए (12 वी प्रकार)
फ्रीक्वेंसी रेंज: 47 - 63 हर्ट्ज
इन-रश वर्तमान: <50 ए
पावर फैक्टर cos 0.: 0.55 कैपेसिटिव
फ्यूज: तीन-पोल लघु सीबी या मोटर सुरक्षा स्विच (2.5 ए सेटिंग)
आउटपुट सर्किट
आउटपुट वोल्टेज: 27 वी डीसी% 1% / 13,5 वी डीसी (1% (निर्माता द्वारा पूर्व निर्धारित)
सेटिंग रेंज: 24 - 27.5 वी (24 वी प्रकार) / 12 - 14 वी (12 वी प्रकार)
Max. मैक्स। output current: 18 A आउटपुट वर्तमान: 18 ए
वर्तमान की सीमा: आमतौर पर 20 ए, प्रारंभिक बिंदु 18.5 ... 21.5 20.0 पर एक सीमा बिंदु ... 26.0 ए
आउटपुट: 480 डब्ल्यू
अवशिष्ट तरंग: <100 mV
दक्षता: 90%
Max. मैक्स। power loss: 53 W बिजली की हानि: 53 डब्ल्यू
Load capacity of output terminals: ≤20 A at TU = 0°C up to +45°C; आउटपुट टर्मिनलों की भार क्षमता: 020 A पर TU = 0 ° C से + 45 ° C तक; 0.2 A- reduction/°C from +45°C to ≤17 A at TU = +60°C 0.2 ए- कमी / डिग्री सेल्सियस + 45 डिग्री सेल्सियस से at17 ए से टीयू = + 60 डिग्री सेल्सियस
परीक्षण वोल्टेज:
3 केवी एसी: सभी सुरक्षा प्रासंगिक घटक;
1.5 kV DC: प्राथमिक और पारिस्थितिक पक्ष के बीच तैयार उत्पाद
1.5 केवी डीसी: प्राथमिक और संरक्षण पृथ्वी के बीच तैयार उत्पाद
0.5 केवी डीसी: माध्यमिक और संरक्षण पृथ्वी के बीच तैयार उत्पाद
