एबीबी एसी 800 एम • सत्यापित उत्पाद प्रोफाइल
एबीबी सिस्टम 800xA के लिए रिडंडेंट प्रोसेसर यूनिट किट. पहचान, पैकेज सामग्री और तकनीकी मान नीचे एबीबी द्वारा प्रकाशित प्रलेखन तक ही सीमित हैं.
| 2 ×PM864AK01 | 96 मेगाहर्ट्जघड़ी की आवृत्ति | 32 एमबीस्थापित रैम | ≤ 10 एमएसअपर्याप्तता पर स्विच | 24 वी डीसीनामित आपूर्ति |
लेख
सटीक एबीबी पहचानPM864AK02 रिडंडेंट प्रोसेसर यूनिट |
पैकेज

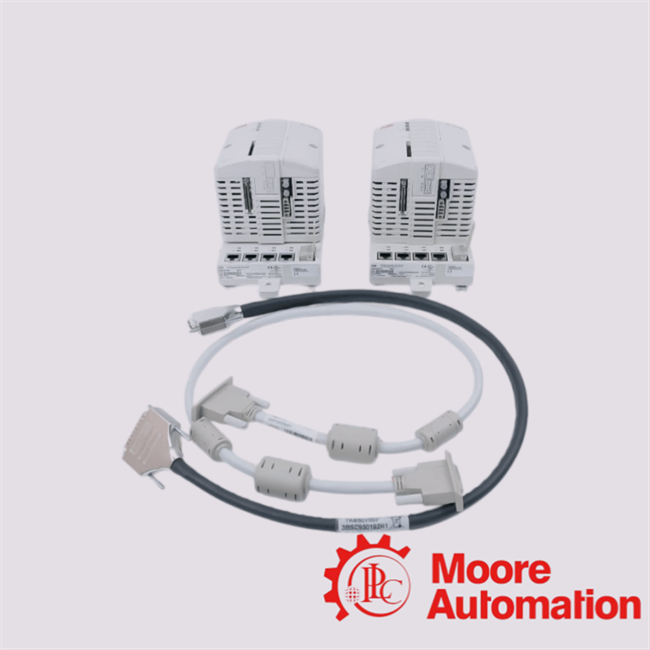

अतिरिक्त किट2 × PM864AK01 प्रोसेसर इकाइयां, 1 × TK850 CEX-बस विस्तार केबल और 1 × TK851 RCU-Link केबल। |
प्लेटफार्म
एसी 800 एम/सिस्टम 800xएसीपीयू रिडंडेंसी समर्थन और एकीकृत ईथरनेट कनेक्टिविटी के साथ एमपीसी862 प्रोसेसर। |
| विशेषता | एबीबी द्वारा प्रकाशित मूल्य |
|---|---|
| उत्पाद का वर्णन | सिस्टम 800xA के लिए अतिरंजित AC 800M प्रोसेसर यूनिट किट। |
| पैकेज की सामग्री | 2 × PM864AK01, 1 × TK850 CEX-बस केबल, 1 × TK851 RCU-Link केबल। |
| प्रोसेसर / मेमोरी | एमपीसी862 प्रोसेसर, 96 मेगाहर्ट्ज घड़ी आवृत्ति, 32 एमबी रैम; 23.522 एमबी आवेदन के लिए उपलब्ध है। |
| अपर्याप्तता | सीपीयू रिडंडेंसी समर्थित; एबीबी रिडंडेंट कॉन्फ़िगरेशन के लिए अधिकतम 10 एमएस स्विचओवर बताता है। |
| विद्युत आपूर्ति | 24 वी डीसी (19.2V30 वी डीसी), अधिकतम 5% लहर; +24 वी पर 287 एमए विशिष्ट और 487 एमए अधिकतम। |
| परिचालन वातावरण | +5 से +55 डिग्री सेल्सियस; 5~95% आरएच गैर-संक्षेपण; सुरक्षा वर्ग IP20. |
| क्षेत्रफल | विनिर्देश |
|---|---|
| अनुप्रयोग निष्पादन | 1000 बुलियन ऑपरेशनः 0.15 एमएस |
| अनुप्रयोग भंडारण | 2 एमबी फ्लैश PROM फर्मवेयर स्टोरेज; अनुप्रयोगों और डेटा के लिए फ्लैश मेमोरी समर्थन। |
| ईथरनेट | 2 चैनल, 10 Mbit/s, RJ-45 कनेक्शन। |
| सीईएक्स-बस | 12 संचार इंटरफेस मॉड्यूल तक। |
| मॉड्यूलबस I/O | अधिकतम 96 मॉड्यूल गैर-अनावश्यक या 84 मॉड्यूल अनावश्यक। |
| मैकेनिकल | 119 × 186 × 135 मिमी; वजन आधार के साथ लगभग 1100 ग्राम। |
| विशिष्ट अपव्यय | 6.9 W. |
| भंडारण तापमान | -40 से +70 °C। |
| 01 • पहचान की पुष्टि करेंयूनिट लेबल और खरीद अनुरोध पर पूर्ण भाग संख्या का प्रयोग करेंः PM864AK02 / 3BSE018164R1. | 02 • किट की सामग्री की पुष्टि करेंस्वीकार करने से पहले दो PM864AK01 प्रोसेसर इकाइयों और TK850 प्लस TK851 केबलों की जाँच करें। | 03 • सिस्टम फिट की पुष्टि करेंसिस्टम मालिक के साथ स्थापित AC 800M हार्डवेयर, सॉफ्टवेयर रिलीज़, I/O आर्किटेक्चर और संचार मॉड्यूल की समीक्षा करें। |
नंबर एबीबी PM864AK02 को दो PM864AK01 इकाइयों और उल्लिखित इंटरकनेक्शन केबलों वाले रिडंडेंट प्रोसेसर यूनिट पैकेज के रूप में पहचानता है।
एबीबी रिडंडेंट कॉन्फ़िगरेशन के लिए 10 एमएस का अधिकतम स्विचओवर समय सूचीबद्ध करता है।
पूर्ण आइटम संख्या, पैकेज सामग्री, स्थापित सिस्टम 800xA / AC 800M विन्यास, सॉफ्टवेयर संगतता और आवश्यक संचार इंटरफेस की पुष्टि करें।
