सटीक उत्पाद पहचान

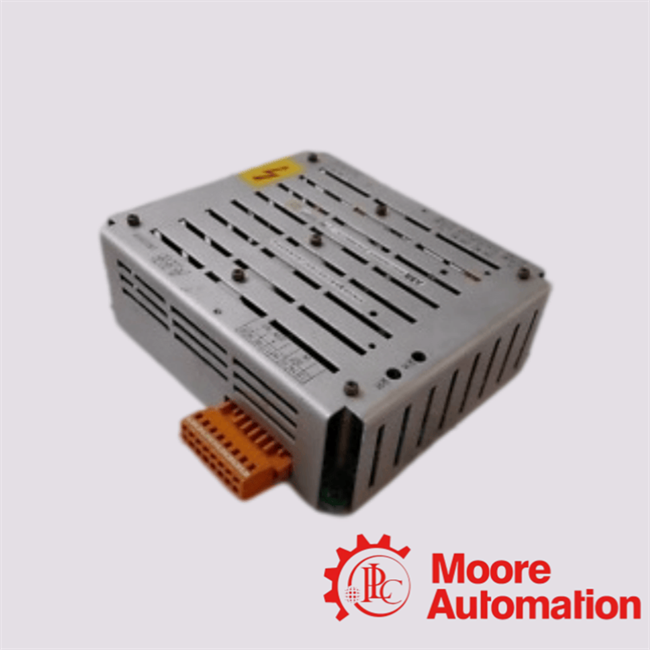

पहचान और कार्य नीचे एबीबी हार्डवेयर विवरण 3BHS102402 E83 यूनिट्रोल एफ उत्तेजना प्रणाली के लिए अनुसरण करते हैं।
| आधिकारिक क्षेत्र | सत्यापित मान |
|---|---|
| निर्माता | एबीबी |
| मॉड्यूल पदनाम | UNS0868A-P, संस्करण V2 |
| ऑर्डरिंग नंबर | HIEE305120R2 |
| उत्पाद प्रकार | बाहरी बिजली आपूर्ति इकाई |
| सिस्टम संदर्भ | यूनिट्रोल एफ उत्तेजना प्रणाली |
| प्राथमिक कार्य | यूनिट्रोल एफ इकाई में एकीकृत POW-1 मॉड्यूल को वोल्टेज आपूर्ति प्रदान करता है। |
सत्यापित विद्युत डेटा
| पैरामीटर | एबीबी प्रकाशित मान |
|---|---|
| V2 एसी इनपुट रेंज | 127 से 213 वीएसी |
| V2 डीसी इनपुट रेंज | 82 से 312 वी डीसी |
| एसी आवृत्ति रेंज | 50 से 600 हर्ट्ज |
| मुख्य आउटपुट | 240 वी डीसी, ±10%, 40 डब्ल्यू |
| संपर्क पूछताछ आउटपुट | +24 वी डीसी, ±10%, 16 डब्ल्यू |
| आयाम | 178 × 155 × 58 मिमी |
| द्रव्यमान | 750 ग्राम |
| सुरक्षा की डिग्री | आईपी20 जब एबीबी असेंबली आवश्यकताओं का पालन किया जाता है |
| स्थापना ऊंचाई | समुद्र तल से अधिकतम 2,000 मीटर ऊपर |
| कनेक्शन टर्मिनल | 2.5 मिमी² वैगो प्रकार 231 स्प्रिंग-केज टर्मिनल |
कार्यात्मक डिजाइन
एसी और डीसी आपूर्ति पथ
एबीबी एसी और डीसी इनपुट का वर्णन करता है जो स्टेप-अप कन्वर्टर से पहले अलग हो जाते हैं, एक अतिरेक आपूर्ति अवधारणा का समर्थन करते हैं।
इनपुट स्थिति पर्यवेक्षण
एसी और डीसी इनपुट वोल्टेज की निगरानी की जाती है। एसी और डीसी की उपस्थिति एसी ऑन और डीसी ऑन एलईडी द्वारा दिखाई जाती है।
240 वी डीसी निरंतरता विकल्प
संक्षिप्त डीसी आपूर्ति रुकावटों के दौरान, 240 वी डीसी आउटपुट को निर्दिष्ट आउटपुट टर्मिनलों पर जुड़े बाहरी कैपेसिटर द्वारा समर्थित किया जा सकता है।
24 वी डीसी संपर्क आपूर्ति
संपर्क पूछताछ वोल्टेज गैल्वेनिक रूप से अलग, वर्तमान-सीमित और शॉर्ट-सर्किट-प्रूफ एबीबी विवरण के अनुसार है।
जीवनचक्र-जागरूक सत्यापन
नेमप्लेट से पूर्ण ऑर्डर नंबर, मॉड्यूल पदनाम और V2 अंकन रिकॉर्ड करें।
एसी/डीसी स्रोत रेंज, आउटपुट सर्किट, टर्मिनल असाइनमेंट और कैबिनेट सुरक्षा की पुष्टि करें।
एबीबी हार्डवेयर दस्तावेज़ीकरण का पालन करें और डी-एनर्जाइज्ड निरीक्षण और स्थापना के लिए योग्य कर्मियों का उपयोग करें।
अक्सर पूछे जाने वाले प्रश्न
बहु-ब्रांड स्पेयर पार्ट्स का भी अनुरोध किया गया
अतिरिक्त भाग संख्याएँ ग्राहक स्वतंत्र रूप से प्राप्त कर सकते हैं।
ये मॉडल केवल स्वतंत्र खरीद संदर्भ हैं। वे HIEE305120R2 UNS0868A-P V2 के प्रतिस्थापन या विकल्प नहीं हैं। प्रत्येक आइटम के लिए संगतता और इन्वेंट्री उपलब्धता की अलग से पुष्टि की जानी चाहिए।
उपरोक्त मॉडल संख्या केवल स्वतंत्र खरीद संदर्भ के लिए हैं, वर्तमान मॉडल संख्या के विकल्प या प्रतिस्थापन नहीं हैं; संगतता और इन्वेंट्री उपलब्धता की प्रत्येक वस्तु के लिए अलग से पुष्टि की जानी चाहिए।
