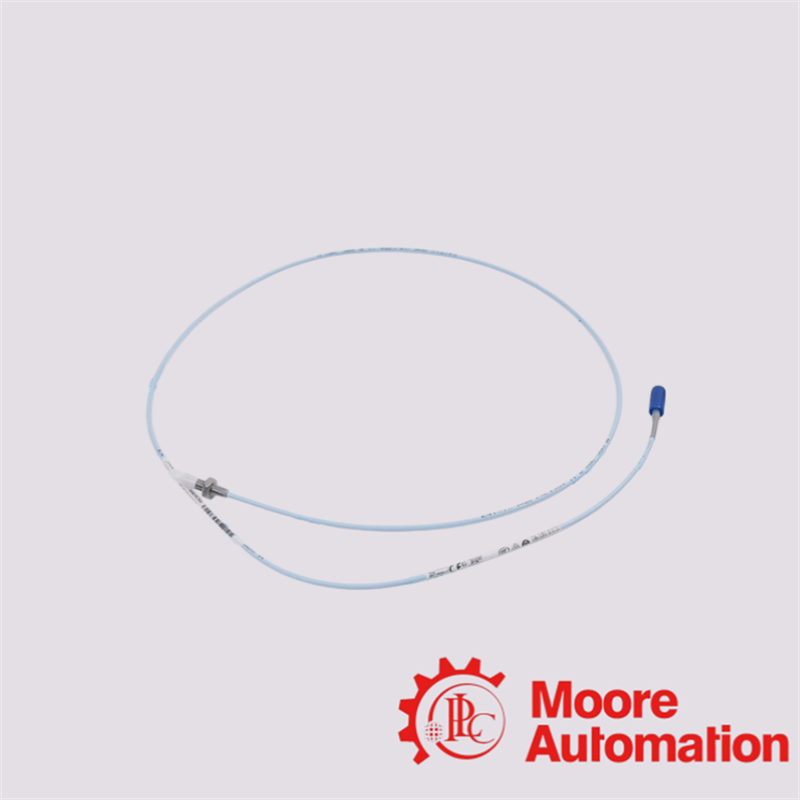

330901-00-14-10-02-00 बेंटली नेवादा 3300 एनएसवी संकीर्ण स्थानों में कंपन और स्थिति माप के लिए निकटता जांच

330901-00-14-10-02-00 बेंटली नेवादा 3300 एनएसवी संकीर्ण स्थानों में कंपन और स्थिति माप के लिए निकटता जांच

उत्पाद विवरण:

उत्पत्ति के प्लेस:	यूएसए
ब्रांड नाम:	Bently Nevada
प्रमाणन:	CO.CQ
मॉडल संख्या:	330901-00-14-10-02-00

विस्तार से जानकारी

उत्पत्ति के प्लेस:

यूएसए

ब्रांड नाम:

Bently Nevada

प्रमाणन:

CO.CQ

मॉडल संख्या:

330901-00-14-10-02-00

मॉडल श्रृंखला:

3300 एनएसवी प्रॉक्सिमिटी ट्रांसड्यूसर श्रृंखला

अनथ्रेडेड लंबाई विकल्प:

00 = 0.0 इंच

समग्र केस लंबाई विकल्प:

14 = 1.4 इंच

कुल लंबाई विकल्प:

10 = 1.0 मीटर (लगभग 3.3 फीट)

एजेंसी अनुमोदन विकल्प:

00 = कोई क्षेत्रीय या खतरनाक क्षेत्र अनुमोदन नहीं

धागे का प्रकार:

3/8-24 यूएनएफ-2ए अंग्रेजी धागे

टिप व्यास:

5 मिमी (छोटे लक्ष्यों के लिए अनुकूलित)

प्रमुखता देना:

High Light

प्रमुखता देना:

बेंटली नेवादा 330901-00-14-10-02-00

3300 एनएसवी संक्षिप्त मामला निकटता जांच

5 मिमी के टिप निकटता सेंसर

ट्रेडिंग जानकारी

न्यूनतम आदेश मात्रा:

मूल्य:

inquiries

पैकेजिंग विवरण:

फ़ैक्टरी सील के साथ नया और मूल

प्रसव के समय:

2-3 कार्य दिवस

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

आवश्यक है

उत्पाद वर्णन

330901-00-14-10-02-00 बेंटली नेवादा 3300 एनएसवी निकटता जांच

उत्पाद का अवलोकन

विशेष रूप से संकीर्ण स्थानों और तंग माउंटिंग रिक्त स्थानों के लिए बनाया गया,बेंटली नेवादा 330901-00-14-10-02-00 3300 एनएसवी निकटता जांच एक अति कॉम्पैक्ट सेंसर सिर सटीक लक्ष्य ट्रैकिंग के लिए डिज़ाइन किया गया हैयह प्रणाली छोटे व्यास के शाफ्टों या 9 से कम सीमांत पार्श्व रिक्ति वाले लक्ष्यों की निगरानी करते समय गंभीर क्रॉस-टॉक और सिग्नल विकृतियों की आम इंजीनियरिंग चुनौती को सीधे हल करती है।5 मिमीअपने विशेष संकीर्ण चुंबकीय क्षेत्र और तरल पदार्थ प्रतिरोधी निर्माण के साथ,यह द्रव फिल्म लेयरिंग मशीनों पर सटीक रेडियल कंपन और अक्षीय स्थिति निगरानी के लिए अंतिम उच्च-निष्ठावान समाधान के रूप में कार्य करता है, छोटे पंप और उच्च गति वाले कंप्रेसर जो सीमित औद्योगिक वातावरण में काम करते हैं।

प्रमुख विशेषताएं और लाभ

कुल मामले की लंबाईः 1.4 इंच (14) के साथ 0.0 "गैर धागा

एक अल्ट्रा-कम, पूरी तरह से घुमावदार 1.4 इंच आवास विशेष रूप से कम प्रोफ़ाइल ब्रैकेट और उथले मशीन केश के लिए अनुकूलित।यह पूर्ण धागा समायोज्य बनाए रखते हुए आसपास के यांत्रिकी में असहज रूप से बाहर खड़े से सेंसर शरीर को रोकता है.
टिप व्यास और लक्ष्य रिक्तिः 5 मिमी (<9.5 मिमी लक्ष्यों के लिए अनुकूलित)

एक उच्च केंद्रित, संकीर्ण चुंबकीय बीम बाहर spits कि पक्ष देखने के हस्तक्षेप को रोकता है यह आप स्थिर इकट्ठा करने के लिए अनुमति देता है,लघु मशीन आवासों के अंदर अशुद्ध शाफ्ट कंपन डेटा, आसन्न धातु आवरण की दीवारों से झूठी रीडिंग प्राप्त किए बिना.
कनेक्टर विकल्पः क्लिकलॉक प्रोटेक्टर के साथ (02)

इसमें एक स्वर्ण-प्लेटेड, पॉजिटिव-लॉक समाक्षीय कनेक्शन है जो नमी, तेल स्प्रे, या मशीन खींचने की ताकत से आकस्मिक डिस्कनेक्शन को रोकता है।यह झूठी संयंत्र यात्राओं को ट्रिगर करने वाले अंतराल संकेत गिरावट को रोकता है.

इंजीनियरिंग मार्गदर्शन

"हमारी कंपन विश्लेषण टीम कॉम्पैक्ट जर्नल बीयरिंग या उथले गियरबॉक्स कवर के लिए बेंटली नेवादा 330901-00-14-10-02-00 की अत्यधिक अनुशंसा करती है जहां मानक लंबाई वाले जांचकर्ता बस फिट नहीं हो सकते हैं।क्योंकि यह 1.4 इंच का शरीर त्रुटि के लिए बहुत कम स्थान छोड़ता है, सुनिश्चित करें कि आपका माउंटिंग ब्रैकेट शाफ्ट के चेहरे के लिए पूरी तरह समानांतर है।चूंकि यह जांच मानक 8 मिमी जांच की तुलना में एक तंग 30 मिमी रैखिक सीमा के भीतर काम करता है, हमेशा एक डिजिटल मल्टीमीटर का उपयोग करें अंतिम कसने से पहले अपने स्थैतिक अंतराल वोल्टेज Proximitor के विनिर्देशों से मेल खाती है सत्यापित करने के लिए। "

अक्सर पूछे जाने वाले प्रश्न

क्या मैं इस 1.4-इंच के छोटे केस जांच का उपयोग कर सकता हूँ 3.2-इंच के लंबे मामले 3300 NSv जांच की जगह के लिए?

हां, जब तक कि आपके माउंटिंग ब्रैकेट को लक्ष्य शाफ्ट के करीब रखा जा सकता है ताकि कम 1.4 इंच की पहुंच की भरपाई की जा सके। विद्युत रूप से दोनों संस्करण एक ही 5 मिमी सेंसर टिप का उपयोग करते हैं और 1.0 मीटर केबल विन्यास, समान माप प्रदर्शन प्रदान करता है।

"02" विकल्प के साथ शामिल कनेक्टर सुरक्षा का उद्देश्य क्या है?

कनेक्टर रक्षक एक पारदर्शी आस्तीन है जो यांत्रिक रूप से समाक्षीय जोड़ के ऊपर लॉक करता है। यह समाक्षीय पिन को पुल करने से चालक तेल धुंध, गंदगी और संघनक को सील करता है,उच्च आवृत्ति सिग्नल शोर के खिलाफ प्रणाली की सुरक्षा.

क्या इस 3300 एनएसवी जांच को एक मानक 3300 एक्सएल 8 मिमी एक्सटेंशन केबल के साथ जोड़ा जा सकता है?

नहीं. उचित विद्युत विशेषताओं को बनाए रखने के लिए और गंभीर सिग्नल कैलिब्रेशन त्रुटियों से बचने,3300 एनएसवी जांच केवल एक 3300 एनएसवी विस्तार केबल के साथ जोड़ा जाना चाहिए और एक 3300 एनएसवी निकटता सेंसर के साथ मेल खाना चाहिए.

आवेदन केस स्टडी

तैनाती स्थल:हाई-स्पीड माइक्रो-टर्बाइन जनरेटर (म्यूनिख, जर्मनी)

परिचालन की स्थितिःबेहद तंग आवरण, उच्च द्रव फिल्म असर दबाव, और निरंतर गर्मी चक्र।

प्रदर्शन रिकॉर्डःइस लघु 1.4-इंच के मामले 3300 एनएसवी जांच एक विशेष माइक्रो-टर्बाइन आवरण के अंदर शाफ्ट कंपन की निगरानी के लिए तैनात किया गया था।मानक 8 मिमी और लंबे मामले वाले जांच बाहरी स्थानिक सीमाओं के कारण शारीरिक रूप से अनुपयोगी थे, लेकिन यह कॉम्पैक्ट 1.4-इंच का मॉडल उथले असर ब्लॉक में निर्बाध रूप से एकीकृत है, जो तीन साल से अधिक समय तक निर्बाध संचालन के लिए त्रुटि मुक्त रेडियल कंपन डेटा प्रदान करता है।
