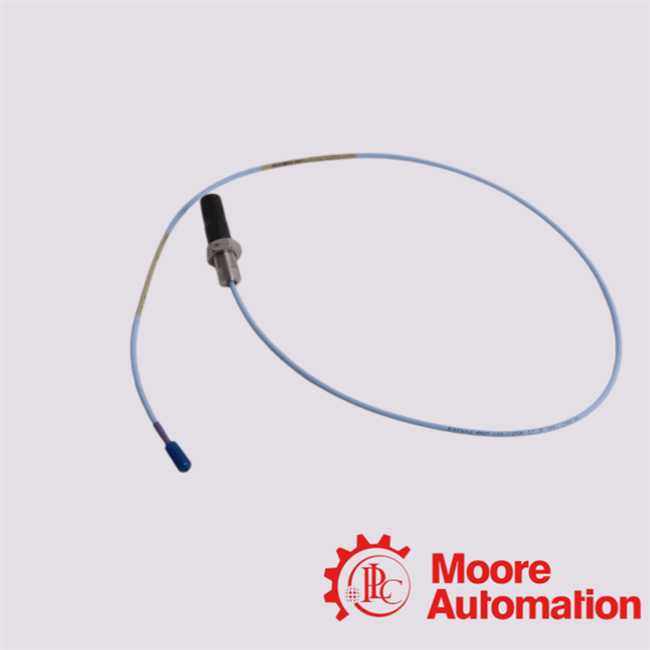

330702-00-25-10-02-00 बेंटली नेवादा 3300 XL 11 मिमी जांच

330702-00-25-10-02-00 बेंटली नेवादा 3300 एक्सएल 11 मिमी प्रॉक्सिमिटी प्रोबएक उच्च प्रदर्शन एड़ी वर्तमान सेंसर है जो बड़ी घूर्णन मशीनरी में शाफ्ट कंपन और स्थिति की सटीक माप के लिए डिज़ाइन किया गया है। के भाग के रूप मेंबेंटली नेवादा 3300 एक्सएल श्रृंखला, यह 11 मिमी जांच विशेष रूप से उन अनुप्रयोगों के लिए इंजीनियर की गई है जिनके लिए बड़ी माप सीमा और हेवी-ड्यूटी औद्योगिक उपकरणों के लिए बढ़ी हुई संवेदनशीलता की आवश्यकता होती है।

इसका व्यापक रूप से उपयोग किया जाता हैमशीनरी की स्थिति की निगरानी और सुरक्षा प्रणालीबिजली उत्पादन, तेल और गैस, पेट्रोकेमिकल और भारी औद्योगिक क्षेत्रों में।

जांच का उपयोग कर संचालित होता हैएड़ी वर्तमान प्रौद्योगिकी, जांच टिप पर एक उच्च आवृत्ति विद्युत चुम्बकीय क्षेत्र उत्पन्न करना। जब एक घूमने वाली शाफ्ट जैसी प्रवाहकीय सतह क्षेत्र में प्रवेश करती है, तो भंवर धाराएं प्रेरित होती हैं, जिससे प्रतिबाधा में मापने योग्य परिवर्तन होते हैं। ये परिवर्तन सटीक विस्थापन संकेतों में परिवर्तित हो जाते हैं।

यह शाफ्ट मूवमेंट की सटीक, वास्तविक समय, गैर-संपर्क निगरानी, ​​विश्वसनीयता में सुधार और यांत्रिक घिसाव को कम करने की अनुमति देता है।

• भाप टर्बाइन
• गैस टर्बाइन
• बड़े कम्प्रेसर
• पंप और मोटरें
• जेनरेटर
• भारी घूमने वाली मशीनरी प्रणालियाँ

के लिये विशेष रूप से उपयुक्त हैबड़े पैमाने पर औद्योगिक उपकरणजहां उच्च माप सीमा और मजबूत सिग्नल स्थिरता की आवश्यकता होती है।

330702 जांच पूर्ण निकटता माप प्रणाली का हिस्सा है:

1. निकटता जांच (यह उत्पाद)
2. एक्सटेंशन केबल
3. प्रॉक्सिमिटर सेंसर

यह मॉड्यूलर सिस्टम मॉनिटरिंग सेटअप में लचीली स्थापना, आसान प्रतिस्थापन और लगातार अंशांकन सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न - बेंटली नेवादा 330702-00-25-10-02-00

1. 330702-00-25-10-02-00 का उपयोग किस लिए किया जाता है?

330702-00-25-10-02-00 एक बेंटली नेवादा 3300 एक्सएल 11 मिमी निकटता जांच है जिसका उपयोग घूर्णन मशीनरी में शाफ्ट कंपन और विस्थापन निगरानी के लिए किया जाता है।

आप आमतौर पर इसे यहां स्थापित देखेंगे:

• भाप टर्बाइन
• गैस टर्बाइन
• बड़े कम्प्रेसर
• औद्योगिक पंप
• भारी घूमने वाली उपकरण प्रणालियाँ

यह एक सुरक्षा श्रृंखला का हिस्सा है, न कि केवल एक माप उपकरण। यदि शाफ्ट की गति असामान्य हो जाती है, तो यह अलार्म या शटडाउन लॉजिक के लिए निगरानी प्रणाली में डेटा फीड करता है।

2. क्या यह एक एड़ी वर्तमान निकटता जांच है?

हाँ।

यह एड़ी वर्तमान सेंसिंग तकनीक का उपयोग करता है, जिसका अर्थ है कि यह भौतिक संपर्क के बिना जांच टिप और धातु शाफ्ट के बीच की दूरी को मापता है।

यही मुख्य कारण है कि इसका अभी भी कठोर औद्योगिक वातावरण में व्यापक रूप से उपयोग किया जाता है:

• कोई यांत्रिक घिसाव नहीं
• स्थिर दीर्घकालिक सिग्नल व्यवहार
• हाई स्पीड रोटेशन के तहत काम करता है
• कई औद्योगिक परिस्थितियों के प्रति प्रतिरोधी

3. पूर्ण मॉडल संख्या का वास्तव में क्या मतलब है?

यहीं लोग अक्सर गुमराह हो जाते हैं.

330702-00-25-10-02-00 में, प्रत्येक अनुभाग मायने रखता है:

• 330702 → जांच परिवार (3300 एक्सएल 11 मिमी श्रृंखला)
• 00 → अनथ्रेडेड लंबाई विकल्प
• 25 → केस लंबाई विन्यास
• 10 → कुल जांच/केबल लंबाई (~1.0 मीटर वर्ग)
• 02 → कनेक्टर प्रकार (ClickLoc शैली)
• 00 → एजेंसी अनुमोदन / वैरिएंट कोड

वास्तविक खरीदारी में यह है समस्या:

दो जांच भौतिक रूप से समान दिख सकती हैं लेकिन विद्युत रूप से विफल हो जाती हैं क्योंकि एक प्रत्यय अलग है।

संयंत्र प्रतिस्थापन कार्य में यह एक क्लासिक गलती है।

4. क्या मैं इसे किसी अन्य 3300 XL जांच से बदल सकता हूँ?

कभी-कभी हाँ, लेकिन केवल तभी जब कॉन्फ़िगरेशन बिल्कुल मेल खाता हो।

वास्तविक रखरखाव के मामलों में, बेमेल के परिणामस्वरूप:

• अस्थिर कंपन रीडिंग
• विस्थापन प्रवृत्ति में ऑफसेट बहाव
• मॉनिटरिंग रैक में गलत अलार्म
• प्रॉक्सिमिटर मॉड्यूल के साथ अंशांकन बेमेल

एक सामान्य परिदृश्य:

प्लांट ने जांच को बदल दिया → सिग्नल अभी भी अस्थिर है → उन्होंने मॉनिटर कार्ड को बदल दिया → समस्या अभी भी मौजूद है → अंततः केबल/जांच में बेमेल पाया गया।

ऐसा अधिकतर इंजीनियरों द्वारा स्वीकार किये जाने से भी अधिक बार होता है।

5. सबसे आम विफलता बिंदु क्या हैं?

जांच तत्व ही शायद ही कभी वास्तविक मुद्दा होता है।

अधिकांश असफलताएँ व्यावहारिक क्षेत्र की स्थितियों से आती हैं:

• केबल की थकान
• लगातार कंपन से कनेक्टर या झुकने वाले बिंदुओं के पास आंतरिक तनाव होता है।
• कनेक्टर मुद्दे

ClickLoc कनेक्शन में थोड़ा ढीलापन या ऑक्सीकरण रुक-रुक कर सिग्नल हानि पैदा कर सकता है।

इंस्टालेशन गैप समस्याएँ

यदि जांच को स्थिर अंतराल संदर्भ के साथ स्थापित नहीं किया गया है, तो समय के साथ रीडिंग कम हो जाती है।

पर्यावरण प्रदूषण

तेल की धुंध, नमी और धूल धीरे-धीरे सिग्नल स्थिरता को प्रभावित कर सकते हैं।
