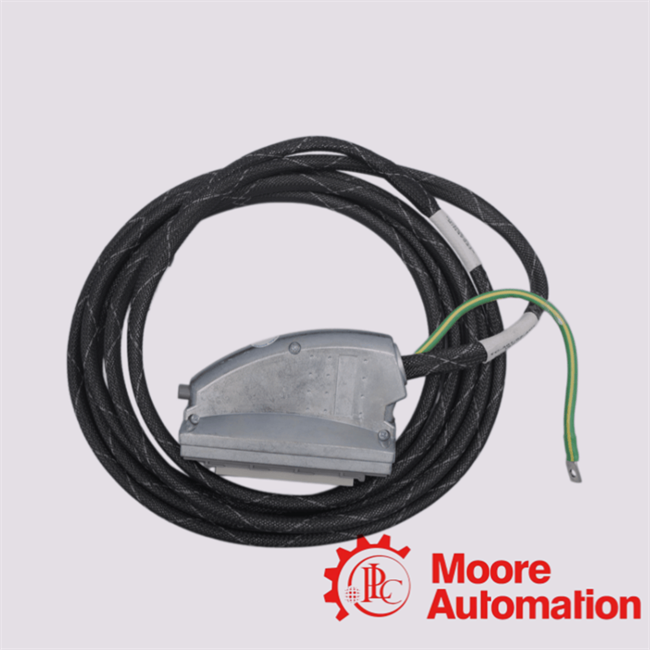

TC-205-02-12M5 आईसीएस ट्रिप्लेक्स औद्योगिक I/O साथी स्लॉट केबल

दTC-205-02-12M5ICS Triplex Industrial I/O Companion Slot Cable is a specialized industrial interconnection cable engineered for deployment within the Trusted® Triple Modular Redundant (TMR) control system developed by ICS Triplex. The cable is specifically designed to establish reliable communication between Trusted 40-channel digital or analogue output modules and internal Field Termination Assemblies (FTAs) in Companion Slot configurationsयह सिग्नल अखंडता और विद्युत अलगाव में सुधार के लिए सिग्नल संचरण, क्षेत्र शक्ति वापसी और क्षेत्र शक्ति वितरण को अलग करने वाले तीन बहु-कोर केबल संरचना का उपयोग करता है। TC-205-02-12M5यह मॉड्यूल प्रतिस्थापन या दोष हस्तांतरण परिदृश्यों के दौरान निर्बाध प्रणाली संचालन सुनिश्चित करने के लिए हॉट-स्वैप रिडंडेंसी का भी समर्थन करता है।इसका एलएसजेएच इन्सुलेशन निर्माण औद्योगिक प्रतिष्ठानों में खतरनाक उत्सर्जन को कम करते हुए अग्नि सुरक्षा में सुधार करता है.

1. क्या अलग करता हैTC-205-02-12M5आईसीएस ट्रिप्लेक्स ट्रस्टड आर्किटेक्चर के भीतर एक औद्योगिक आई/ओ साथी स्लॉट केबल के रूप में?

दTC-205-02-12M5उच्च अखंडता वाला औद्योगिक I/O Companion स्लॉट केबल है जिसे विशेष रूप से ICS Triplex Trusted® TMR (Triple Modular Redundant) प्रणाली के लिए डिज़ाइन किया गया है।यह विश्वसनीय आउटपुट मॉड्यूल और आंतरिक फील्ड टर्मिनेशन असेंबली (एफटीए) के बीच निर्धारक संकेत संचरण स्थापित करने के लिए डिज़ाइन किया गया है, दोष-सहिष्णु औद्योगिक स्वचालन और सुरक्षा-महत्वपूर्ण प्रक्रिया नियंत्रण वातावरण का समर्थन करता है।

2. कैसे करता है?TC-205-02-12M5तकनीकी रूप से संगत स्लॉट विन्यास में सिग्नल परिवहन का आयोजन?

द TC-205-02-12M5एक ट्रिपल मल्टी-कोर केबल आर्किटेक्चर के माध्यम से सिग्नल ट्रांसमिशन को सुविधाजनक बनाता है, जहां सिग्नल रूटिंग, फील्ड पावर रिटर्न और पावर डिस्ट्रीब्यूशन विद्युत रूप से अलग होते हैं।यह कम्पार्टमेंटेड इंजीनियरिंग पद्धति मिशन-महत्वपूर्ण प्रणालियों में सिग्नल निष्ठा को संरक्षित करते हुए विद्युत चुम्बकीय हस्तक्षेप को कम करती है.

3. क्यों हैTC-205-02-12M5उच्च उपलब्धता वाले औद्योगिक सुरक्षा पारिस्थितिकी तंत्र के लिए अपरिहार्य माना जाता है?

दTC-205-02-12M5अपरिहार्य माना जाता है क्योंकि यह साथी स्लॉट रिडंडेंसी को सक्षम करता है, जो गर्म स्टैंडबाय या गर्म-स्वैप मॉड्यूल का समर्थन करने के लिए आसन्न चेसिस स्लॉट की अनुमति देता है। प्राथमिक मॉड्यूल की खराबी की स्थिति में,स्टैंडबाय मॉड्यूल स्वचालित रूप से परिचालन जिम्मेदारी ले सकता है, अपटाइम और परिचालन लचीलापन में काफी सुधार।

4. कौन सी आउटपुट सिग्नल टाइपोलॉजीTC-205-02-12M5आईसीएस ट्राइप्लेक्स नियंत्रण प्रणालियों में समायोजित?

थe TC-205-02-12M5डिजिटल 24 वीडीसी/120 वीडीसी आउटपुट और एनालॉग आउटपुट सिग्नल दोनों को सपोर्ट करने के लिए डिज़ाइन किया गया है।यह बहुमुखी प्रतिभा पेट्रोकेमिकल सहित विभिन्न प्रक्रिया स्वचालन क्षेत्रों में निर्बाध सहकार्य को सक्षम बनाती है।, विद्युत उत्पादन और सुरक्षा उपकरण प्रणाली (एसआईएस) ।

5. कनेक्टर टोपोलॉजी क्या हैTC-205-02-12M5आपसी संपर्क को अनुकूलित करने के लिए?

दTC-205-02-12M5चेसिस इंटरफेस पर दो 96-तरफ़ा प्रकार C कनेक्टर्स को एकीकृत करता है, जो कॉम्पैनी स्लॉट कनेक्टिविटी का समर्थन करने के लिए एक दोहरे चौड़ाई वाले हुड के भीतर संलग्न है।केबल में 96-तरफ़ा प्रकार R कनेक्टर हैइसके अतिरिक्त, इसमें पावर रिटर्न के लिए 5-तरफा BLZF 3.5 कनेक्टर और फील्ड पावर सप्लाई के लिए 6-तरफा AMP कनेक्टर शामिल है।
