TC-201-02-4M5 आईसीएस ट्रिप्लेक्स आई/ओ साथी स्लॉट केबल

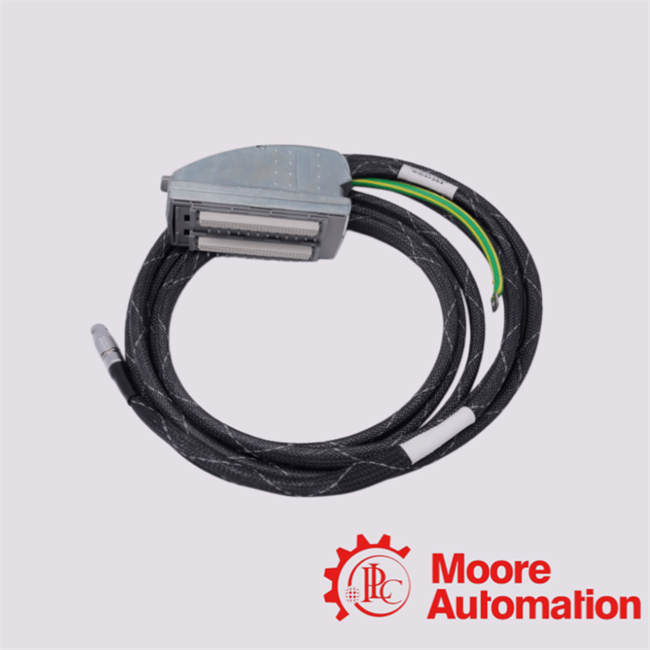

द TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कंपेनियन स्लॉट केबल एक उच्च घनत्व, 40 चैनल सुरक्षा-महत्वपूर्ण सिग्नल इंटरकनेक्ट समाधान है जिसे ट्रस्ट्ड टीएमआर सिस्टम के लिए डिज़ाइन किया गया है। यह आश्रित, निर्धारक,और फील्ड टर्मिनेशन असेंबली और I/O मॉड्यूल के बीच दोष-सहिष्णु संचार, औद्योगिक सुरक्षा, प्रक्रिया स्वचालन और मिशन-महत्वपूर्ण नियंत्रण अनुप्रयोगों में मजबूत प्रदर्शन सुनिश्चित करता है।

तकनीकी डेटा

सिस्टम स्तर की तकनीकी विनिर्देश

• उत्पाद का प्रकार:I/O Companion Slot Cable (Internal TrustedTM सिस्टम इंटरकनेक्ट)
• मॉडल संख्याःTC-201-02-4M5
• अनुप्रयोग वास्तुकलाःआईसीएस ट्रिप्लेक्स ट्रस्ट्डTM टीएमआर सुरक्षा प्रणाली
• सिग्नल क्षमताः40-चैनल फील्ड इनपुट/आउटपुट सिग्नल रूटिंग
• प्रणाली कार्यःएफटीए ️ आई/ओ मॉड्यूल निर्धारक इंटरकनेक्शन
• स्थापना डोमेनःआंतरिक चेसिस / आसन्न आवरण इंटरकनेक्ट

 विद्युत एवं संकेत संचरण डेटा

• सिग्नल प्रकार समर्थनः
  • एनालॉग इनपुट सिग्नल
  • डिजिटल इनपुट सिग्नल
• कनेक्टर विन्यासः
  • चेसिस अंतः दोहरी96-तरफ़ा प्रकार ¥C ¥ कनेक्टरदोहरी चौड़ाई वाले हुड में
  • एफटीए अंतः एकल96-तरफ़ा प्रकार ¥R ¥ कनेक्टरएकल चौड़ाई हुड में
• ढाल संरचनाः
  • मल्टी-कोर स्क्रीनिंग केबल के साथ ब्रेडेड स्क्रीनिंग
  • स्क्रीन संदर्भ अखंडता के लिए ड्रेन वायर ग्राउंडिंग
• ईएमआई प्रदर्शन डिजाइनःऔद्योगिक विद्युत चुम्बकीय हस्तक्षेप के खिलाफ उच्च प्रतिरोध
• सिग्नल अखंडता व्यवहारःकम क्रॉसस्टॉक, नियंत्रित युग्मन, स्थिर निम्न वोल्टेज ट्रांसमिशन

यांत्रिक निर्माण के आंकड़े

• केबल का प्रकारःमल्टी-कोर औद्योगिक सिग्नल केबलों का संयोजन
• लंबाई वर्गः4.5 मीटर (4M5 विन्यास)
• बाहरी आवरणःनायलॉन रिलगेन सुरक्षात्मक जैकेट
• तनाव राहत:कंपन प्रतिरोध के लिए प्रबलित कनेक्टर आवास
• समाप्ति की तैयारी:
  • 1.5 मी. खोदे हुए और फिर से कवर किए गए छोर (दोनों तरफ)
• ग्राउंडिंग डिजाइनःशील्ड ब्रैड कनेक्टर हुड पृथ्वी बिंदुओं से जुड़ा

Q1: प्रणाली स्तर पर कार्यशील सार क्या है?TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कंपेनियन स्लॉट केबल ट्रस्टेडTM टीएमआर सुरक्षा उपकरण आर्किटेक्चर के भीतर?

उत्तर:TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पनियन स्लॉट केबल एक बहु-चैनल निर्धारक सिग्नल इंटरकनेक्ट रीढ़ की हड्डी के रूप में काम करता है,आंतरिक फील्ड टर्मिनेशन असेंबली (एफटीए/वीएफटीए) और ट्रस्टेड टीएम आई/ओ मॉड्यूल के बीच 40 चैनल तक के फील्ड आई/ओ सिग्नल के संरचित संचरण को सक्षम करना, सुरक्षा-महत्वपूर्ण नियंत्रण प्रणालियों में दोष-सहिष्णु डेटा अधिग्रहण सुनिश्चित करना।

Q2:TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पेनियन स्लॉट केबल आर्किटेक्चरल रूप से एफटीए और नियंत्रण मॉड्यूल के बीच उच्च घनत्व संकेत रूटिंग लागू करता है?

उत्तर: TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कंपेनियन स्लॉट केबल में मल्टी-कोर, शील्ड 96-वे कनेक्टर टोपोलॉजी का उपयोग किया गया है, जिसमें चेसिस इंटरफेस पर दो प्रकार के ¥C ¥ कनेक्टर और एफटीए इंटरफेस पर एक प्रकार ¥R ¥ कनेक्टर का उपयोग किया गया है।दोनों एनालॉग और डिजिटल इनपुट चैनलों के लिए एक उच्च घनत्व पिन-मैप सिग्नल वितरण जाली का गठन.

Q3: किस प्रकार सेTC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पनियन स्लॉट केबल औद्योगिक एसआईएस वातावरण में विद्युत चुम्बकीय संगतता (ईएमसी) की मजबूती सुनिश्चित करता है?

उत्तर: TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पेनियन स्लॉट केबल में बहु-परत ब्रीडेड परिरक्षण और व्यक्तिगत स्क्रीन ड्रेन कंडक्टर शामिल हैं, जो विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को दबाने में सक्षम हैं,क्रॉसस्टॉक की घटनाओं में कमी, और उच्च शोर औद्योगिक नियंत्रण अलमारियों के भीतर कम वोल्टेज संकेत अखंडता की स्थिरता।

Q4: किस भूमिका कोTC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पेनियन स्लॉट केबल रिडंडेंट टीएमआर चैनलों पर सिग्नल अखंडता संरक्षण में भूमिका निभाता है?

ए: थe TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पेनियन स्लॉट केबल चैनल स्तर पर निर्धारक सिग्नल वफादारी को बनाए रखता है, जो लगातार प्रतिबाधा विशेषताओं और रिडंडेंट प्रोसेसिंग पथों पर सिंक्रनाइज़ रूटिंग सुनिश्चित करता है।इस प्रकार झुकाव को कम करनाट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) प्रणालियों में, ऑफसेट बहाव और इंटर-चैनल विचलन।

Q5:TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कंपेनियन स्लॉट केबल जटिल स्वचालन पारिस्थितिकी तंत्र में मॉड्यूलर फील्ड वायरिंग एग्रीगेशन का समर्थन करता है?

उत्तर: TC-201-02-4M5आईसीएस ट्रिप्लेक्स आई/ओ कॉम्पेनियन स्लॉट केबल एक फील्ड सिग्नल समेकन इंटरफेस के रूप में कार्य करता है, एफटीए से वितरित एनालॉग और डिजिटल इनपुट को केंद्रीकृत ट्रस्टेड टीएम आई/ओ मॉड्यूल में एकत्र करता है,संरचित वायरिंग वास्तुकला को सक्षम करना और कैबिनेट स्तर पर इंटरकनेक्शन जटिलता को कम करना.
