विवरण

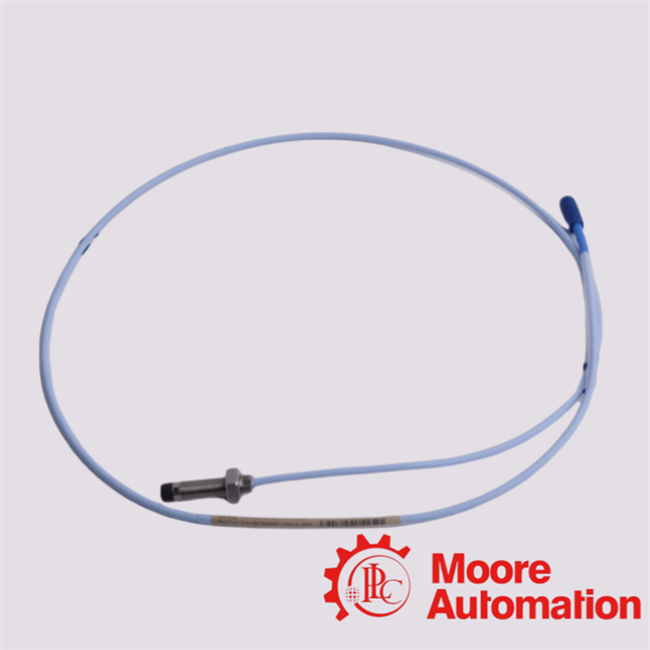

330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल एक सटीक-इंजीनियर्ड समाक्षीय सिग्नल ट्रांसमिशन केबल है जिसे बेंटली नेवादा 3300 एक्सएल 8 मिमी निकटता ट्रांसड्यूसर सिस्टम के भीतर एकीकरण के लिए डिज़ाइन किया गया है। इसे विशेष रूप से निकटता जांच (सेंसर तत्व) और प्रोक्सिमिटर® सेंसर को इंटरकनेक्ट करने के लिए विकसित किया गया है, जो घूर्णन मशीनरी निगरानी अनुप्रयोगों में उपयोग की जाने वाली एक पूर्ण एड़ी-वर्तमान विस्थापन माप श्रृंखला बनाता है। केबल का निर्माण उच्च स्थिरता ढांकता हुआ सामग्री और बहु-परत विद्युत चुम्बकीय का उपयोग करके किया जाता है परिरक्षण, उच्च कंपन, ऊंचा तापमान, तेल जोखिम और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) जैसी कठोर औद्योगिक परिस्थितियों में लगातार विद्युत विशेषताओं को सुनिश्चित करना।इसका प्राथमिक डिज़ाइन उद्देश्य विस्तारित स्थापना दूरी पर सिग्नल निष्ठा, प्रतिबाधा स्थिरता और दीर्घकालिक अंशांकन स्थिरता बनाए रखना है।

कार्यात्मक विवरण

330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबलके रूप में कार्य करता हैमहत्वपूर्ण एनालॉग सिग्नल ट्रांसमिशन माध्यमएक एड़ी-वर्तमान निकटता माप प्रणाली में।

मुख्य कार्यात्मक भूमिकाएँ:

2.1 सिग्नल ट्रांसमिशन इंटीग्रिटी

यह संचारित करता हैउच्च आवृत्ति वाहक संकेतसटीक अंतराल वोल्टेज व्याख्या के लिए आवश्यक आयाम और चरण विशेषताओं को संरक्षित करते हुए जांच और प्रोक्सिमिटर® सेंसर के बीच।

2.2 प्रतिबाधा निरंतरता रखरखाव

केबल सुनिश्चित करता हैनियंत्रित प्रतिबाधा मिलानमाप श्रृंखला में, सिग्नल प्रतिबिंब और विरूपण को कम करना जो कंपन और विस्थापन रीडिंग को प्रभावित कर सकता है।

2.3 शोर प्रतिरक्षा और ईएमआई अस्वीकृति

इसके माध्यम सेसमाक्षीय परिरक्षण वास्तुकला, केबल दबा देता है:

• विद्युत चुम्बकीय हस्तक्षेप (ईएमआई)
• रेडियो-आवृत्ति हस्तक्षेप (आरएफआई)
• ग्राउंड-लूप प्रेरित शोर

यह टरबाइन, कंप्रेसर और जनरेटर वातावरण में महत्वपूर्ण है।

2.4 सिस्टम रैखिकता समर्थन

इसे बनाए रखने में योगदान देता हैरैखिक प्रतिक्रिया वक्रजांच टिप क्लीयरेंस और आउटपुट वोल्टेज के बीच, सटीक कंपन और अक्षीय स्थिति माप सुनिश्चित करना।

2.5 यांत्रिक सिग्नल स्थिरता

केबल प्रदान करता हैयांत्रिक तनाव से राहत और कंपन प्रतिरोध, सूक्ष्म आंदोलनों या कंडक्टर थकान को रोकना जो माप बहाव का कारण बन सकता है।

उन्नत इंजीनियरिंग FAQ

Q1: की आंतरिक कार्यात्मक वास्तुकला क्या है330101-00-13-30-02-05एक एड़ी-वर्तमान ट्रांसड्यूसर प्रणाली में बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल?

ए:
330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल 3300 XL 8 मिमी प्रॉक्सिमिटी ट्रांसड्यूसर श्रृंखला के भीतर उच्च-आवृत्ति सिग्नल ट्रांसमिशन नाली के रूप में कार्य करता है। यह एक सटीक-नियंत्रित कम-नुकसान समाक्षीय विस्तार माध्यम के रूप में काम करता है, जो निकटता जांच और प्रोक्सिमिटर® सेंसर के बीच प्रतिबाधा स्थिरता सुनिश्चित करता है। इसका प्राथमिक कार्य शाफ्ट विस्थापन के आनुपातिक एड़ी-वर्तमान प्रेरित वोल्टेज सिग्नल की अखंडता को संरक्षित करना है, जबकि माप लूप में चरण विरूपण, कैपेसिटेंस बहाव और विद्युत चुम्बकीय हस्तक्षेप को कम करना है।

Q2: कैसे होता है330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल उच्च-कंपन टर्बोमशीनरी वातावरण के तहत मेट्रोलॉजिकल निष्ठा सुनिश्चित करता है?

ए:
330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल अपनी त्रिअक्षीय परिरक्षण टोपोलॉजी और इंजीनियर ढांकता हुआ स्थिरता के माध्यम से मेट्रोलॉजिकल निष्ठा सुनिश्चित करती है, जो कैपेसिटेंस को स्थिर करती है (आमतौर पर 3300 एक्सएल आर्किटेक्चर में ~ 69.9 पीएफ/एम)। यह आर्किटेक्चर ट्राइबोइलेक्ट्रिक शोर को कम करता है और एक सुसंगत वृद्धिशील स्केल फैक्टर (ISF ~7.87 V/mm सिस्टम-स्तर) को बनाए रखता है, जिससे गतिशील शाफ्ट कंपन और अक्षीय विस्थापन शासनों में रैखिकता संरक्षित होती है।

Q3: इलेक्ट्रो-फिजिकल डेटा पैरामीटर क्या परिभाषित करते हैं?330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल प्रदर्शन लिफाफा?

ए:
का परिचालन डेटा लिफ़ाफ़ा330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल की विशेषता है:

• नाममात्र विशेषता प्रतिबाधा: 3300 एक्सएल आर्किटेक्चर के लिए सिस्टम-मिलान
• केबल कैपेसिटेंस: ~69.9 pF/m (सामान्य एड़ी-वर्तमान प्रणाली बेसलाइन)
• आवृत्ति प्रतिक्रिया अनुकूलता: ~10 kHz सिस्टम बैंडविड्थ तक
• विद्युत प्रतिरोध स्थिरता: लंबे समय तक चलने वाली सिग्नल अखंडता के लिए अनुकूलित
• अधिकतम सिस्टम वायरिंग लंबाई: ~305 मीटर तक (सही कॉन्फ़िगरेशन के साथ)
• इन्सुलेशन: एफईपी-आधारित उच्च तापमान ढांकता हुआ सामग्री
• कनेक्टर इंटरफ़ेस: लघु समाक्षीय ClickLoc समाप्ति प्रणाली

ये पैरामीटर सामूहिक रूप से उच्च शोर वाले औद्योगिक वातावरण में नियतात्मक संकेत प्रसार सुनिश्चित करते हैं।

Q4: किस प्रकार से330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल निकटता ट्रांसड्यूसर सिस्टम रैखिकता में योगदान करती है?

ए:
330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल प्रति यूनिट लंबाई में निरंतर वितरित कैपेसिटेंस बनाए रखकर सिस्टम रैखिकता में योगदान देता है, जो जांच अंतराल दूरी और आउटपुट वोल्टेज के बीच अंशांकन वक्र को संरक्षित करने के लिए महत्वपूर्ण है। यह स्थिरता सीधे सिस्टम के विचलन-सीधी-रेखा (डीएसएल) प्रदर्शन (मानक कॉन्फ़िगरेशन में <±0.025 मिमी) का समर्थन करती है, जो स्थिर और गतिशील शाफ्ट गति दोनों का सटीक पारगमन सुनिश्चित करती है।

Q5: विद्युतचुंबकीय परिरक्षण डिज़ाइन क्यों है?330101-00-13-30-02-05सिग्नल अखंडता के लिए बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल को महत्वपूर्ण माना जाता है?

ए:
330101-00-13-30-02-05बेंटली नेवादा प्रॉक्सिमिटी प्रोब केबल एक बहु-परत समाक्षीय परिरक्षण संरचना का उपयोग करती है, जो बाहरी ईएमआई/आरएफआई युग्मन को दबाती है और ग्राउंड-लूप प्रेरित कलाकृतियों को समाप्त करती है। यह परिरक्षण वास्तुकला टर्बोमैचिनरी वातावरण में आवश्यक है जहां जनरेटर और घूर्णन मशीनरी द्वारा उत्पन्न उच्च-ऊर्जा विद्युत चुम्बकीय क्षेत्र, अन्यथा कम-वोल्टेज एड़ी-वर्तमान रिटर्न सिग्नल को विकृत कर सकते हैं।
