| उत्पत्ति के प्लेस: | जापान |
| ब्रांड नाम: | Pepperl+Fuchs |
| प्रमाणन: | CO.CQ |
| मॉडल संख्या: | KFD2-SOT3-Ex1.LB |
विवरण

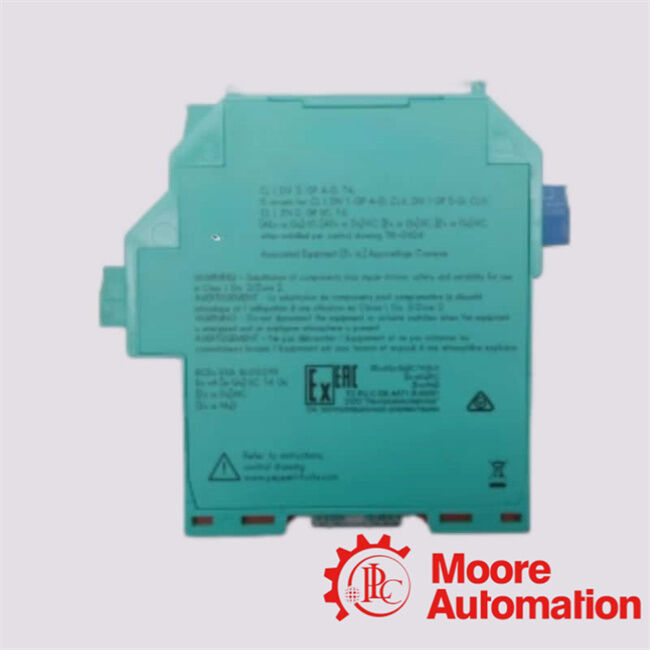

यह KFD2-SOT3-EX1.LB पृथक अवरोध एक उच्च-प्रदर्शन वाला आंतरिक रूप से सुरक्षित स्विच एम्पलीफायर है जिसे औद्योगिक स्वचालन प्रणालियों में खतरनाक और गैर-खतरनाक वातावरण के बीच विश्वसनीय सिग्नल इंटरफेसिंग के लिए इंजीनियर किया गया है। मूल रूप से, KFD2-SOT3-EX1.LB पृथक अवरोध को विस्फोटक वातावरण (जोन 0/1/2) में स्थित NAMUR सेंसर या ड्राई कॉन्टैक्ट जैसे फील्ड उपकरणों से उत्पन्न होने वाले असतत (डिजिटल) सिग्नल को सुरक्षित क्षेत्रों में स्थापित नियंत्रण प्रणालियों में स्थानांतरित करने के लिए डिज़ाइन किया गया है, जबकि प्रज्वलन खतरों को रोकने के लिए सख्त ऊर्जा सीमा बनाए रखी जाती है।
तकनीकी डेटा
| बिजली की खपत | ≤ 1 W जिसमें आउटपुट में अधिकतम बिजली की खपत शामिल है |
| इनपुट | |
| कनेक्शन साइड | फील्ड साइड |
| कनेक्शन | टर्मिनल 1+, 2+, 3- |
| रेटेड मान | EN 60947-5-6 (NAMUR) के अनुसार, विद्युत डेटा के लिए मैनुअल देखें |
| ओपन सर्किट वोल्टेज/शॉर्ट-सर्किट करंट | लगभग 10 V DC / लगभग 8 mA |
| स्विचिंग पॉइंट/स्विचिंग हिस्टैरिसीस | 1.2 ... 2.1 mA / लगभग 0.2 mA |
| लाइन फॉल्ट डिटेक्शन | ब्रेकेज I ≤ 0.1 mA , शॉर्ट-सर्किट I ≥ 6.5 mA |
| पल्स/पॉज़ अनुपात | न्यूनतम 100 µs / न्यूनतम 100 µs |
| आउटपुट | |
| कनेक्शन साइड | नियंत्रण साइड |
| कनेक्शन | आउटपुट I: टर्मिनल 7, 8 ; आउटपुट II: टर्मिनल 8, 9 |
| रेटेड वोल्टेज | 30 V DC |
| रेटेड करंट | 100 mA , शॉर्ट-सर्किट संरक्षित |
| प्रतिक्रिया समय | ≤ 200 µs |
| सिग्नल स्तर | 1-सिग्नल: (बाहरी वोल्टेज) - 100 mA के लिए अधिकतम 3 V 0-सिग्नल: अवरुद्ध आउटपुट (ऑफ-स्टेट करंट ≤ 10 µA) |
| आउटपुट I | सिग्नल ; ट्रांजिस्टर |
| आउटपुट II | सिग्नल या त्रुटि संदेश ; ट्रांजिस्टर |
| सामूहिक त्रुटि संदेश | पावर रेल |
| ट्रांसफर विशेषताएँ | |
| स्विचिंग आवृत्ति | ≤ 5 kHz |
| गैल्वेनिक अलगाव | |
| इनपुट/आउटपुट | IEC/EN 61010-1 के अनुसार प्रबलित इन्सुलेशन, रेटेड इन्सुलेशन वोल्टेज 300 Veff |
| इनपुट/बिजली आपूर्ति | IEC/EN 61010-1 के अनुसार प्रबलित इन्सुलेशन, रेटेड इन्सुलेशन वोल्टेज 300 Veff |
| आउटपुट/बिजली आपूर्ति | IEC/EN 61010-1 के अनुसार मूल इन्सुलेशन, रेटेड इन्सुलेशन वोल्टेज 300 Veff |
KFD2-SOT3-EX1.LB के अक्सर पूछे जाने वाले प्रश्न
यह KFD2-SOT3-EX1.LB पृथक अवरोध खतरनाक (Ex) क्षेत्रों से गैर-खतरनाक नियंत्रण प्रणालियों में सिग्नल को सुरक्षित रूप से स्थानांतरित करने के लिए डिज़ाइन किया गया एक गैल्वेनिक अलगाव इंटरफ़ेस के रूप में कार्य करता है। यह सिग्नल निष्ठा को बनाए रखते हुए ऊर्जा हस्तांतरण को सीमित करके आंतरिक सुरक्षा सुनिश्चित करता है।
यह KFD2-SOT3-EX1.LB पृथक अवरोध इनपुट और आउटपुट सर्किट को अलग करने के लिए ट्रांसफार्मर-आधारित या ऑप्टो-इलेक्ट्रॉनिक अलगाव तंत्र का उपयोग करता है। यह आर्किटेक्चर ग्राउंड लूप को कम करता है, शोर हस्तक्षेप को दबाता है, और उच्च-सटीकता सिग्नल ट्रांसमिशन की गारंटी देता है।
यह KFD2-SOT3-EX1.LB पृथक अवरोध अंतरराष्ट्रीय विस्फोट संरक्षण मानकों (जैसे ATEX और IECEx) के अनुपालन में इंजीनियर किया गया है, जो इसे जोन 0/1 अनुप्रयोगों के लिए उपयुक्त बनाता है। यह विस्फोटक वातावरण के प्रज्वलन को रोकने के लिए विद्युत ऊर्जा को प्रतिबंधित करता है।
यह KFD2-SOT3-EX1.LB पृथक अवरोध आमतौर पर स्विच/कॉन्टैक्ट इनपुट या NAMUR सेंसर के लिए डिज़ाइन किया गया है, जो इन सिग्नलों को PLC या DCS सिस्टम के साथ संगत मानकीकृत आउटपुट में परिवर्तित करता है, जबकि आंतरिक सुरक्षा मापदंडों को बनाए रखता है।
यह KFD2-SOT3-EX1.LB पृथक अवरोध विद्युत अलगाव, क्षणिक सुरक्षा और नैदानिक क्षमताओं के माध्यम से विश्वसनीयता में सुधार करता है। यह विद्युत चुम्बकीय गड़बड़ी के प्रति संवेदनशीलता को कम करता है और औद्योगिक वातावरण में स्थिर संचालन सुनिश्चित करता है।
