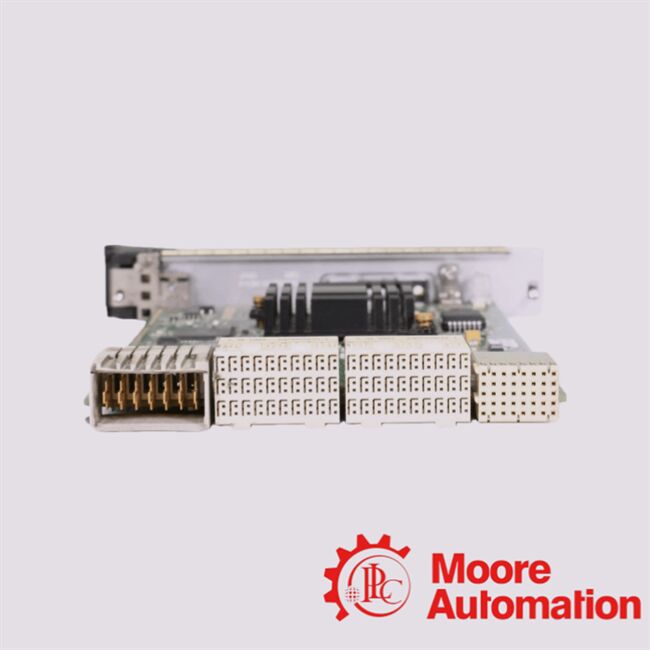

PXIE-8360 PXI रिमोट कंट्रोल मॉड्यूल

• एमएक्सआई-एक्सप्रेस एक्स1 इंटरफेस (पीसीआई से पीसीआई ब्रिज):मॉड्यूल एक मेजबान पीसी (डेस्कटॉप, लैपटॉप, रैकमाउंट) को एक पीएक्सआई/पीएक्सआई-एक्सप्रेस (या कॉम्पैक्टपीसीआई) चेसिस से जोड़ने के लिए एक एमएक्सआई-एक्सप्रेस एक्स 1 कॉपर लिंक का उपयोग करता है,मेजबान को चेसिस को नियंत्रित करने देता है जैसे कि पीएक्सआई मॉड्यूल स्थानीय पीसीआई/पीसीआई कार्ड थे.

• सॉफ्टवेयर/ड्राइवर स्तर के लिए पारदर्शीःचूंकि MXI-एक्सप्रेस लिंक ऑपरेटिंग सिस्टम के लिए चेसिस को एक मानक PCI/PCIe बस के रूप में प्रस्तुत करता है,कोई विशेष ड्राइवर परिवर्तन या कस्टम सॉफ्टवेयर की आवश्यकता नहीं है चेसिस के अंदर PXI मॉड्यूल सामान्य PCI/PCIe कार्ड की तरह व्यवहार करते हैं.

• मेजबान प्रणालियों की लचीलापनःPXIe‐8360 डेस्कटॉप पीसी, रैकमाउंट सर्वर, वर्कस्टेशन या लैपटॉप (उपयुक्त होस्ट एडाप्टर के साथ) से नियंत्रण का समर्थन करता है।

• मेजबान और उपकरण चेसिस के बीच भौतिक पृथक्करणःचूंकि मॉड्यूल एक केबल कनेक्शन का उपयोग करता है (कापर एमएक्सआई-एक्सप्रेस केबल ~ 7 मीटर तक), आपके इंस्ट्रूमेंटेशन चेसिस को होस्ट पीसी से दूर रखा जा सकता है उदाहरण के लिए एक प्रयोगशाला रैक, दूरस्थ बेंच या अलग क्षेत्र में.

• औद्योगिक स्तर की मज़बूती और मानक अनुपालनःमॉड्यूल PXI-5 एक्सप्रेस हार्डवेयर विनिर्देश (संशोधन 1.0) का पालन करता है। यह कंपन, सदमे और पर्यावरण मानकों (जैसे MIL-PRF- 28800F,IEC-60068) औद्योगिक उपयोग के लिए.

• मॉड्यूलर इंस्ट्रूमेंटेशन इकोसिस्टम के लिए समर्थनःएक बार कनेक्ट होने के बाद, पीएक्सआई (या कॉम्पैक्टपीसीआई, कॉम्पैक्टपीसीआई-एक्सप्रेस,कुछ विन्यासों में CompactRIO या VXI भी) चेसिस में डाले गए उपकरण ऐसा व्यवहार करते हैं मानो वे स्थानीय PCI/PCIe उपकरण हों, डेटा अधिग्रहण, सिग्नल जनरेशन, स्विचिंग आदि।

PXIe-8360 का उपयोग विभिन्न प्रकार के व्यावहारिक परिदृश्यों को सक्षम करता है, विशेष रूप से स्वचालित परीक्षण, माप और वितरित उपकरण प्रणालियों मेंः

• दूरस्थ/रैक-माउंटेड परीक्षण प्रणालीःआप PXI चेसिस (DAQ मॉड्यूल, आरएफ मॉड्यूल, सिग्नल जनरेटर, डिजिटाइज़र, आदि युक्त) को रैक या दूरस्थ स्थान पर रख सकते हैं जबकि उन्हें किसी अन्य स्थान पर पीसी से नियंत्रित कर सकते हैं। प्रयोगशालाओं के लिए उपयोगी,परीक्षण बेंचों का निर्माण, या वितरित परीक्षण वातावरण।

• मॉड्यूलर इंस्ट्रूमेंटेशन सिस्टम:कई पीएक्सआई मॉड्यूल (डेटा अधिग्रहण, डिजिटाइज़र, आरएफ उपकरण, स्विचिंग आदि) को जोड़ते समय,PXIe‐8360 का उपयोग करने से उन्हें पीसीआई/पीसीआई कार्ड की तरह काम करने की अनुमति मिलती है जो मौजूदा पीसी संसाधनों का पुनः उपयोग करते हुए लचीलापन और मॉड्यूलरता प्रदान करता है.

• स्केलेबल/विस्तार योग्य परीक्षण प्रणालीःहालांकि PXIe-8360 स्वयं x1 लिंक का उपयोग करता है और बहु-चैसी डेज़ी-चेनिंग का समर्थन नहीं करता है,यह एक व्यापक एमएक्सआई-एक्सप्रेस पारिस्थितिकी तंत्र में फिट बैठता है, यदि आप अधिक उन्नत रिमोट-कंट्रोल या बस-एक्सटेंशन मॉड्यूल का उपयोग करते हैं तो मल्टी-चेसिस सिस्टम का निर्माण करने की अनुमति देता है.

• औद्योगिक/पर्यावरण परीक्षण सेटअपःऔद्योगिक पर्यावरण और कंपन मानकों के अनुरूप होने के कारण, PXIe-8360 परीक्षण रिग, पर्यावरण परीक्षण स्टेशनों,या अन्य औद्योगिक स्वचालन संदर्भों जहां कठोरता मायने रखता है.

• मेजबान प्लेटफॉर्म और फॉर्म फैक्टर में लचीलापन:चाहे आप एक डेस्कटॉप वर्कस्टेशन, सर्वर या लैपटॉप का उपयोग करें, आप पीएक्सआई सिस्टम चला सकते हैं जब होस्ट सिस्टम फॉर्म फैक्टर सीमित होता है (जैसे फील्ड टेस्ट में लैपटॉप) ।
