| उत्पत्ति के प्लेस: | जर्मनी |
| ब्रांड नाम: | Siemens |
| प्रमाणन: | CO.CQ |
| मॉडल संख्या: | 6GK1415-2BA10 |

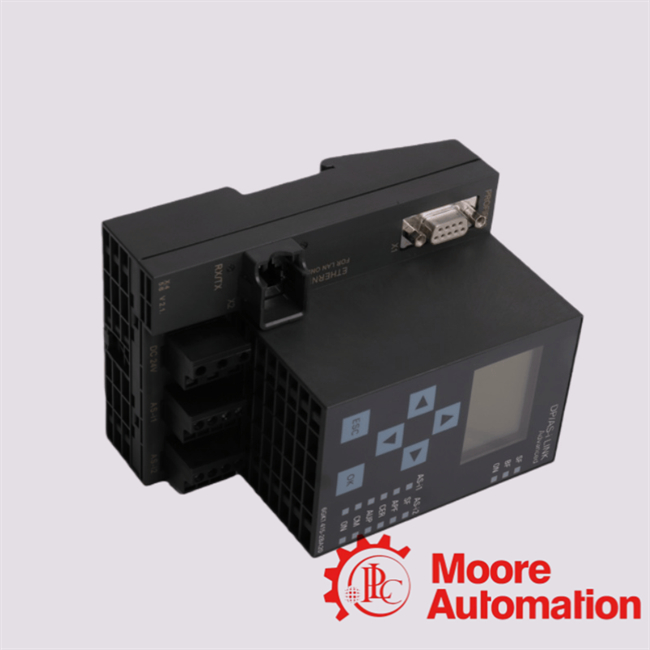

Siemens 6GK1415-2BA10 एक गेटवे/इंटरफेस मॉड्यूल है जो SIMATIC NET परिवार के अंतर्गत आता है, जिसे सेंसर/एक्ट्यूएटर बस सिस्टम AS-इंटरफेस (AS-i) को फील्ड-बस सिस्टम PROFIBUS DP से जोड़ने के लिए डिज़ाइन किया गया है।यह औपचारिक है
शीर्षक है ¢DP/AS-Interface LINK Advanced ¢ एकल मास्टर ¢.कुंजी बिंदुःयह एक PROFIBUS DP दास के रूप में कार्य करता है और साथ ही एक AS-Interface मास्टर के रूप में, नियंत्रण प्रणाली (प्रोफ़िबस के माध्यम से) की अनुमति देता है
एएस-इंटरफेस के माध्यम से कनेक्ट किए गए एक्सेस आई/ओ उपकरणों को एएस-इंटरफेस लाइन (एएस-आई लाइन 1) या वैकल्पिक रूप से एक बाहरी 24 वी डीसी आपूर्ति से संचालित किया जा सकता है;
प्रकारएएस-आई से विद्युत खपत अधिकतम है250 एमए ~30 वी परप्रोफ़िबस डीपीe, विशिष्ट डेटा दरों का समर्थन करता है (9.6 kbps से 12 Mbps तक)
और चक्रगत I/O विनिमय; AS-i पक्ष में AS-Interface प्रोटोकॉल के माध्यम से डिजिटल और एनालॉग डेटा का समर्थन करता है।
संक्षेप मेंः 6GK1415-2BA10 एक PROFIBUS डीपी प्रणाली सक्षम बनाता है
एएस-इंटरफेस आई/ओ उपकरणों (सेंसर/एक्ट्यूएटर) को एकीकृत करने के लिए
प्रभावी ढंग से और पूर्ण निदान के साथ
और प्रबंधन विशेषताएं।
अक्सर पूछे जाने वाले प्रश्न6GK1415-2BA10 के बारे में
Q1: 6GK1415-2BA10 का प्राथमिक अनुप्रयोग क्या है?
A1:इस मॉड्यूल का उपयोग तब किया जाता है जब आपके पास सरल उपकरणों (सेंसर, एक्ट्यूएटर) का एक एएस-इंटरफेस (एएस-आई) नेटवर्क है और आप उन्हें उच्च स्तर के प्रोफिबस डीपी नेटवर्क में एकीकृत करना चाहते हैं।लिंक मॉड्यूल गेटवे (AS-i मास्टर) के रूप में कार्य करता है और प्रस्तुत करता है
एक दास उपकरण के रूप में प्रोफ़िबस डीपी प्रणाली के लिए एएस-आई आई/ओ।
Q2: सिंगल मास्टर और डबल मास्टर वेरिएंट में क्या अंतर है?
A2:सिंगल मास्टर संस्करण (6GK1415-2BA10) एक एएस-आई लाइन और 62 दासों तक का समर्थन करता है। डबल मास्टर संस्करण (6GK1415-2BA20) दो एएस-आई लाइनों का समर्थन करता है (बड़े / गुलाम-अनावश्यक प्रणालियों के लिए)
और इसलिए संभावित रूप से अधिक दास या अलग खंड।
प्रश्न 3: यह कितने एएस-इंटरफेस स्लेव का समर्थन कर सकता है?
A3:ठेठ ′′single master′′ कॉन्फ़िगरेशन में, यह तक का समर्थन करता है62 एएस-इंटरफेस स्लेवयदि आप ¢ डबल मास्टर ¢ वैरिएंट (ऑर्डर नंबर 6GK1415-2BA20) का उपयोग करते हैं, तो दो AS-i लाइनों का समर्थन किया जा सकता है।
Q4: PROFIBUS पक्ष पर कौन सी संचार गति समर्थित है?
A4:डिवाइस मानक प्रोफिबस डीपी गति का समर्थन करता हैः 9.6 केबीपीएस, 19.2, ४५.45, 93.75, 187.5, 500 केबीपीएस, 1.5 एमबीपीएस, 3 एमबीपीएस और 12 एमबीपीएस।
