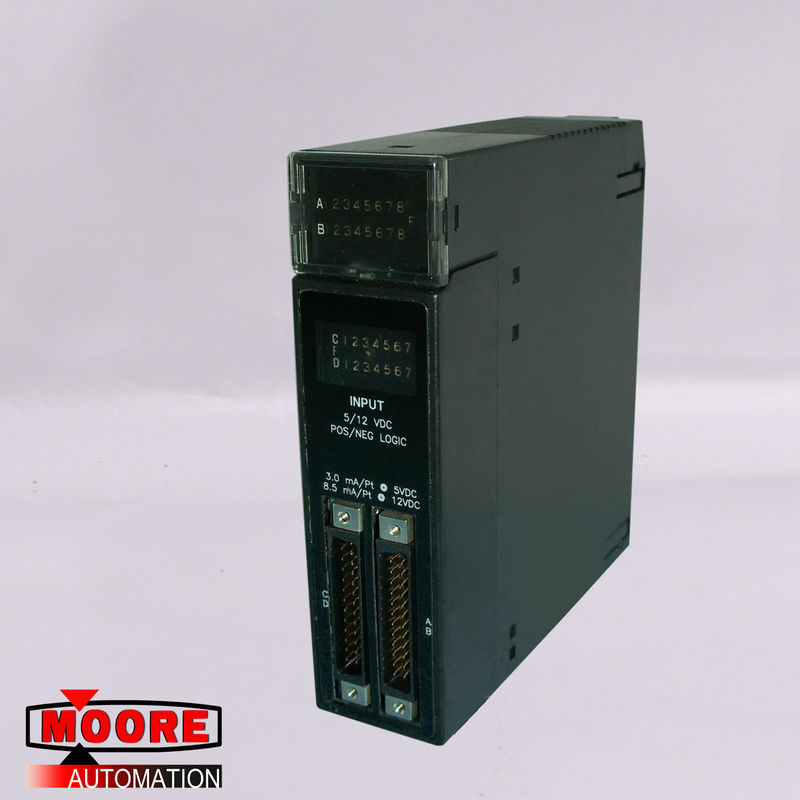

IC693MDL654C GE इनपुट मॉड्यूल

IC693MDL654C GE इनपुट मॉड्यूल

⇒ अच्छी कीमत के लिए यहां क्लिक करें IC693MDL654C

संपर्क करें

ईमेल: miya@mvme.cn (क्लिक करें)

QQ: 2851195450

टेलीफोन: 86-18020776792(क्लिक करें)

स्काइप: miyazheng520(क्लिक करें)

उत्पाद विवरण

IC693MDL645 एक 24-वोल्ट डीसी पॉजिटिव / नेगेटिव लॉजिक इनपुट है, जो 90-30 सीरीज ऑफ प्रोग्रामेबल लॉजिक कंट्रोलर्स से संबंधित है।

इसे किसी भी श्रृंखला 90-30 पीएलसी सिस्टम में स्थापित किया जा सकता है जिसमें 5 या 10-सीएलएस बेसप्लेट है।इस इनपुट मॉड्यूल में सकारात्मक और दोनों हैं

नकारात्मक तर्क विशेषताएँ।इसमें प्रति समूह 16 इनपुट पॉइंट हैं।यह एक सामान्य बिजली टर्मिनल का उपयोग करता है।उपयोगकर्ता के पास फ़ील्ड डिवाइस को पावर करने के लिए दो विकल्प हैं;

या तो सीधे बिजली की आपूर्ति करें या संगत + 24BDC आपूर्ति का उपयोग करें।

IC693MDL645 मॉड्यूल की दोहरी तर्क विशेषताएँ इसे इलेक्ट्रॉनिक निकटता स्विच, सीमा स्विच की आवश्यकता वाले अनुप्रयोगों में आदर्श बनाती हैं,

और पुशबटन।यह ध्यान रखना महत्वपूर्ण है कि वायरिंग और वर्तमान पहचान जानकारी एक सम्मिलित पर स्थित है।यह इंसर्ट स्थित है

हिंग वाले दरवाजे की भीतरी और बाहरी सतह के बीच।तारों की जानकारी जावक के सामने की तरफ स्थित होती है।

वर्तमान पहचान डालने के अंदर स्थित है, इसलिए इस जानकारी की समीक्षा करने के लिए हिंग वाला दरवाजा खोलना आवश्यक है।

इस मॉड्यूल को निम्न वोल्टेज के रूप में वर्गीकृत किया गया है, यही वजह है कि सम्मिलित के बाहरी किनारे को रंग-कोडित नीला किया गया है।

मॉड्यूल के शीर्ष पर स्थित दो क्षैतिज पंक्तियाँ हैं, प्रत्येक पंक्ति में आठ हरे एल ई डी हैं।एलईडी जो शीर्ष के अनुरूप हैं

पंक्ति इनपुट अंक 1 से 8 को ए 1 से ए 8 तक लेबल किया जाता है, जबकि दूसरी पंक्ति में, जो 16 के माध्यम से इनपुट अंक 9 के अनुरूप हैं, उन्हें बी 1 से बी 8 तक लेबल किया जाता है।

ये एल ई डी प्रत्येक इनपुट बिंदु के "चालू" या "बंद" स्थिति को इंगित करने का काम करते हैं।

यह 24-वोल्ट डीसी पॉजिटिव / नेगेटिव लॉजिक इनपुट मॉड्यूल में 0 से +30 वोल्ट डीसी के डीसी इनपुट वोल्टेज रेंज के साथ 24 वोल्ट का रेटेड वोल्टेज है।एकांत

फ़ील्ड पक्ष और तर्क पक्ष के बीच 1500 वोल्ट है।रेटेड वोल्टेज पर इनपुट करंट आमतौर पर 7 mA होता है।इसकी इनपुट विशेषताओं के लिए: ऑन-स्टेट वोल्टेज

11.5 से 30 वोल्ट डीसी है, जबकि ऑफ-स्टेट वोल्टेज 0 से vol 5 वोल्ट डीसी है।ऑन-स्टेट करेंट 3.2 mA न्यूनतम और ऑफ-स्टेट करेंट 1.1 mA अधिकतम है।

प्रत्येक प्रतिक्रिया के लिए ऑन और ऑफ रिस्पांस टाइम आमतौर पर 7 एमएस है।5V पर बिजली की खपत 80 mA है (जब सभी इनपुट चालू हैं) बैकप्लेन पर 5-वोल्ट बस से।

24V पर बिजली की खपत पृथक 24-वोल्ट बैकप्लेन बस से या उपयोगकर्ता द्वारा आपूर्ति की गई बिजली से 125 mA है।

हमारे फायदे

1) TRICONEX (3008,3625,3805E.3721,3700A 4351B ...)
2) बिली नेवादा (3500 / 42M, 3500 / 22M, 3500 / 95.3500 / 05 ...)
3) HIMA (F3330, F3236, F6217, F7126, F8621A ....)
4) फॉक्सबोरो (FBM203, FBM204, FBM217, FMB231 ...)
5) एलन-ब्रैडली (1756,1785,1771,1746,1769 ..)
6) एबीबी (DSQC .....)
7) GE (IC693, IC697, IC695, IS200, DS200)
8) BACHMANN (CM202, DI232, MPC240, NT255, AIO288 ...)
9) आईसीएस (T8403, T8431 ...)

और उत्पाद
