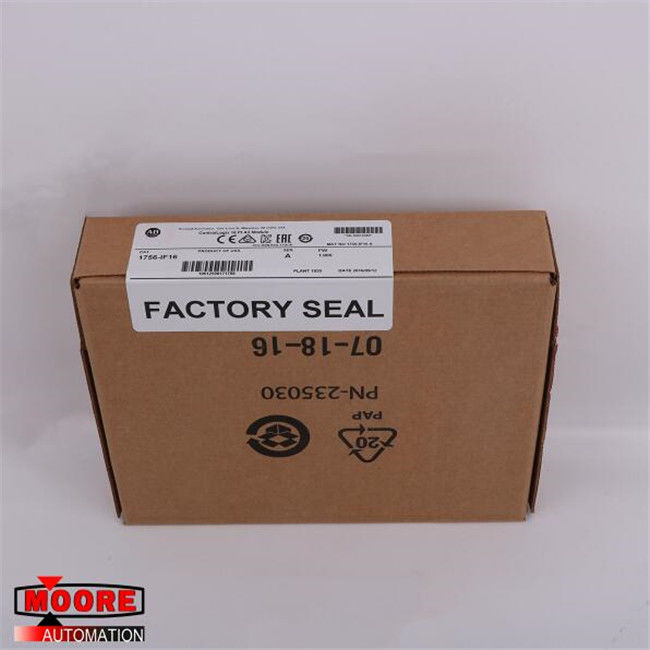

1756-IF16 1756IF16 एलन-ब्रैडले एबी गैर-पृथक एनालॉग वर्तमान / वोल्टेज I / O मॉड्यूल

1756-IF16 1756IF16 एलन-ब्रैडले एबी नॉन-आइसोलेटेड एनालॉग करंट / वोल्टेज I / O मॉड्यूल

⇒ अच्छी कीमत के लिए यहां क्लिक करें 1756-IF16

संपर्क करें

ईमेल: miya@mvme.cn (क्लिक करें)

QQ: 2851195450

टेलीफोन: 86-18020776792(क्लिक करें)

स्काइप: miyazheng520(क्लिक करें)

उत्पाद विवरण

एलन-ब्रैडली 1756-IF16 एक गैर-पृथक एनालॉग करंट / वोल्टेज I / O मॉड्यूल है।एक ControlLogix चेसिस से कनेक्ट करने के लिए, इसे 1756-TBS6H या 1756-TBCH दोनों में से एक RTB, या एक हटाने योग्य टर्मिनल ब्लॉक आवास की आवश्यकता होती है।इस इनपुट मॉड्यूल में 16 अंक उपलब्ध हैं।ये बिंदु अन्य मॉड्यूल के विपरीत, उपयोगकर्ताओं को विभिन्न तरीकों से मॉड्यूल को तार करने की अनुमति देते हैं।उपयोगकर्ता और एप्लिकेशन की आवश्यकताओं के आधार पर 1756-IF16 को तीन अलग-अलग तरीकों का उपयोग करके वायर्ड किया जा सकता है: सिंगल-एंड वायरिंग, डिफरेंशियल वायरिंग और हाई-स्पीड मोड डिफरेंशियल वायरिंग।एकल-इनपुट वायरिंग विधि सबसे अच्छा है जब सभी इनपुट डिवाइस एक सामान्य जमीन से बंधे होते हैं।यह अंतर प्राप्त करने के लिए सिग्नल इनपुट के एक पक्ष की तुलना सिग्नल ग्राउंड से करने के लिए है, जो तब नियंत्रक द्वारा डिजिटल डेटा उत्पन्न करने में मॉड्यूल द्वारा उपयोग किया जाता है।16 सिंगल एंडेड वाइरिंग्स की जा सकती हैं।जब अनुप्रयोगों में एक सामान्य जमीन नहीं होती है या अलग सिग्नल जोड़े हो सकते हैं, तो अंतर वायरिंग विधि का उपयोग करने की सिफारिश की जाती है।यह वायरिंग विधि उन वातावरणों के लिए भी है जहां बेहतर शोर उन्मुक्ति की आवश्यकता है।एक विभेदक मोड में चैनल एक दूसरे से पूरी तरह से अलग नहीं होते हैं।

एक चैनल दूसरे चैनल के पढ़ने को प्रभावित कर सकता है यदि कई अंतर इनपुट संकेतों में अलग-अलग वोल्टेज आम संदर्भ हैं।जब ऐसा होता है, तो उपयोगकर्ताओं को अलग-अलग मॉड्यूल पर इनपुट तार करना चाहिए या गैर-पृथक मॉड्यूल को एक पृथक इनपुट मॉड्यूल के साथ बदलना चाहिए।इस मोड में 8 कनेक्शन की अनुमति है।अंत में, उच्च गति मोड अंतर वायरिंग विधि सबसे तेजी से संभव डेटा अपडेट के लिए अनुमति देता है।हालांकि, उपयोगकर्ताओं को हाई-स्पीड मोड का उपयोग करने में सक्षम होने के लिए कुछ शर्तों की आवश्यकता होती है।सबसे पहले, यह विभेदक तारों की विधि का उपयोग करता है।दूसरा, जब इस मोड में मॉड्यूल पर प्रत्येक चार चैनलों में से केवल एक का उपयोग किया जा सकता है।1756-IF16 मॉड्यूल की बिजली खपत 2.3 वॉट है और इसमें कुल 2.33 वॉट की बैकप्लेन पावर है।इनपुट रेंज Vol 10 वोल्ट, 0 से 10 वोल्ट, 0 से 5 वोल्ट या 0 से 20 एमए तक है।5.1 वोल्ट पर इस मॉड्यूल का वर्तमान ड्रा 150 mA है, या 24 वोल्ट पर 65 mA है।बैकप्लेन की वोल्टेज और वर्तमान रेटिंग 5.1 वोल्ट डीसी, अधिकतम 150 एमए और अधिकतम 24 वोल्ट डीसी 65 एमए है।इनपुट करंट रेंज 4 से 20 mA तक है और इनपुट वोल्टेज रेंज -10 से 10 वोल्ट तक है और 100VA तक सीमित है।वोल्टेज बिजली अपव्यय 2.3 वाट के आसपास है और वर्तमान बिजली अपव्यय 3.9 वाट है।वोल्टेज के लिए थर्मल अपव्यय वर्तमान के लिए 7.84 BTU / घंटा और 13.3 BTU / घंटा है।इसमें 30 वोल्ट डीसी (वोल्टेज) और 8 वोल्ट डीसी (वर्तमान) की अधिकतम ओवरवॉल्टेज सुरक्षा भी है।
