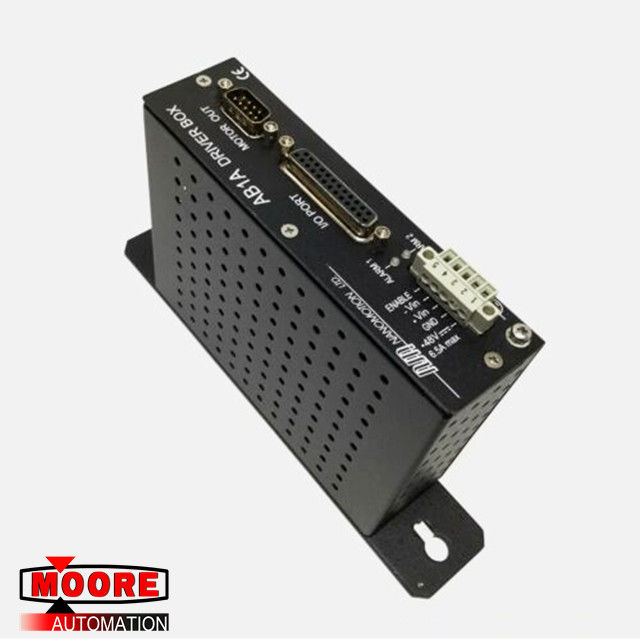

AB1A-2A-HR-E4 NM NANOMOTION AB1A पीजोइलेक्ट्रिक मोटर HR ड्राइवर एम्पलीफायर बॉक्स
ब्रांड / निर्माता | एनएम नैनोमेंट /अमेरीका |
भाग संख्या |
AB1A -2 ए-HR-इ 4 |
वैकल्पिक भाग संख्या |
AB1A -2 ए-HR-इ 4 |
विवरण | AB1A Piezoelectric मोटर एचआर ड्राइवर एम्पलीफायर बॉक्स |
Dimennsions | 15.0mx 11.0 सेमी x 4.0 सेमी |
वजन | 0.45KG |
उत्पाद विवरण
The AB1A amplifier is a single axis digital driver that can run one or multiple Nanomotion motors in parallel. AB1A एम्पलीफायर एक एकल अक्ष डिजिटल चालक है जो समानांतर में एक या कई नैनोमोशन मोटर्स चला सकता है। While operating in a closed loop servo system, the driver works as a velocity amplifier, receiving a +/- 10 volt analog command from the controller. एक बंद लूप सर्वो प्रणाली में काम करते समय, चालक एक वेग एम्पलीफायर के रूप में काम करता है, जो नियंत्रक से +/- 10 वोल्ट एनालॉग कमांड प्राप्त करता है। The controller signal translates into AC voltage at 39.6 kHz to run the motor. नियंत्रक संकेत मोटर चलाने के लिए 39.6 किलोहर्ट्ज़ पर एसी वोल्टेज में अनुवाद करता है। In an open loop mode the amplifier can receive a signal from an external joystick, providing motion in a continuous or stepping mode. एक ओपन लूप मोड में एम्पलीफायर एक बाहरी जॉयस्टिक से एक संकेत प्राप्त कर सकता है, जो एक निरंतर या कदम मोड में गति प्रदान करता है।
विशेषताएं:
डिजिटल ड्राइव 32 तत्वों तक संभालती है
+/- सर्वो नियंत्रण से 10V इनपुट
2 वैकल्पिक रूप से पृथक सीमा
यूरोकॉर्ड 3µ प्रारूप में उपलब्ध है
ओपन लूप ऑपरेशन के लिए जॉयस्टिक इनपुट
कार्ड इंटरफेस 48 पिन 3 पंक्ति कनेक्टर है
विशेष विवरण
ड्राइविंग क्षमता: 32 तत्वों तक (4 x HR8 मोटर्स)
एनालॉग कंट्रोल इनपुट
इनपुट वोल्टेज रेंज: +/- 10 वी
इनपुट प्रतिबाधा: 10KW
इनपुट कम पास फ़िल्टर: 2.7KHz
इनपुट सैम्पलिंग रिज़ॉल्यूशन: 10 बिट्स
पावर इनपुट: + 48Vdc% 5%
मैक्स मोटर आउटपुट: 270 से 280Vrms
लोड के बिना बिजली की खपत: + 48Vdc / 0.125A
मैक्स लोड के साथ बिजली की खपत: + 48Vdc / 6.5Amax
NM NANOMOTION के बारे में
Utilizing proprietary technology, Nanomotion designs and manufactures complete motion solutions from start to finish. मालिकाना तकनीक का उपयोग करते हुए, नैनोमोशन डिजाइन और शुरू से अंत तक पूर्ण गति समाधान बनाती है। Using our unique ceramic servo motors, drivers and controllers, Nanomotion creates single and multi-axis motion systems that best suit the needs of your application. हमारे अद्वितीय सिरेमिक इमदादी मोटर्स, ड्राइवरों और नियंत्रकों का उपयोग करते हुए, नैनोमोशन एकल और मल्टी-एक्सिस मोशन सिस्टम बनाता है जो आपके एप्लिकेशन की आवश्यकताओं को सबसे अच्छा सूट करता है। Nanomotion provides superior motion solutions based both on the level of performance required in today's marketplace, and future market needs. Nanomotion आज के बाजार में आवश्यक प्रदर्शन के स्तर, और भविष्य के बाजार की जरूरतों के आधार पर बेहतर गति समाधान प्रदान करता है। Nanomotion's motors are compact and miniature in size, offer extremely accurate and precise movement, high resolution and low settling time, coupled with dynamic range of velocity and force. नैनोमोशन की मोटरें कॉम्पैक्ट और आकार में छोटी होती हैं, जो बेहद सटीक और सटीक गति, उच्च रिज़ॉल्यूशन और कम बसने के समय की पेशकश करती हैं, जो कि वेग और बल की गतिशील रेंज के साथ मिलकर होती हैं।
Based on the principles of piezoelectricity, Nanomotion has designed a series of ultrasonic motors that have no moving parts and that have no extrinsic or intrinsic magnetic fields. पीज़ोइलेक्ट्रिसिटी के सिद्धांतों के आधार पर, नैनोमोशन ने अल्ट्रासोनिक मोटर्स की एक श्रृंखला तैयार की है जिसमें कोई चलते हुए हिस्से नहीं होते हैं और जिनमें कोई बाहरी या आंतरिक चुंबकीय क्षेत्र नहीं होता है। In stall mode, the motors have no electrostatic fields as well. स्टाल मोड में, मोटर्स में इलेक्ट्रोस्टैटिक क्षेत्र भी नहीं हैं। Furthermore, Nanomotion also designs and manufactures application specific motors for high volume applications that suit a wide range of micro mechanic specifications. इसके अलावा, नैनोमिशन उच्च मात्रा के अनुप्रयोगों के लिए एप्लिकेशन विशिष्ट मोटर्स को भी डिजाइन और निर्माण करता है जो सूक्ष्म मैकेनिक विनिर्देशों की एक विस्तृत श्रृंखला के अनुरूप है।
Nanomotion's products are sold internationally, with wide-ranging customer bases in the USA, Europe, Middle East and the Far East. संयुक्त राज्य अमेरिका, यूरोप, मध्य पूर्व और सुदूर पूर्व में व्यापक ग्राहक ठिकानों के साथ, नैनोमिशन के उत्पादों को अंतरराष्ट्रीय स्तर पर बेचा जाता है। Nanomotion channels its marketing and sales activities through an extensive network of international distributors based in the USA, Europe, and the Far East. संयुक्त राज्य अमेरिका, यूरोप और सुदूर पूर्व में स्थित अंतरराष्ट्रीय वितरकों के व्यापक नेटवर्क के माध्यम से नैनोमिशन अपनी मार्केटिंग और बिक्री गतिविधियों को प्रसारित करता है।
