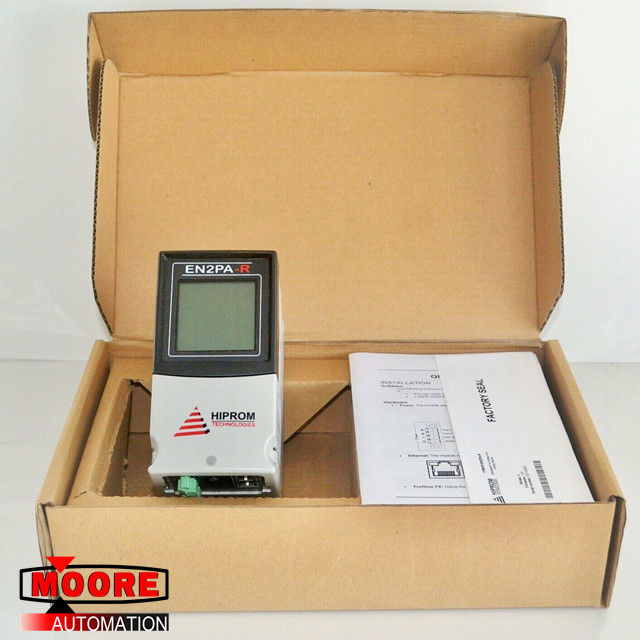

हिप्रोम 1788HP-EN2PA इथरनेट / आईपी टू प्रोफिबस पीए संचार मॉड्यूल एलन ब्रैडली

हिप्रोम 1788HP-EN2PA इथरनेट / आईपी से प्रोफिबस पीए संचार मॉड्यूल एलन-ब्रैडली

उत्पाद विवरण

विवरण

हिप्रोम 1788HP-EN2PA EtherNet / IP से प्रोबस पीए लिंकिंग डिवाइस कम्युनिकेशन मॉड्यूल, डीआईएन रेल माउंट, एलसीडी डिस्प्ले, 24 वी डीसी पावर, आईपी 65, विभिन्न प्रोफिबस पीए फील्ड डिवाइसेस के लिए एलेन-ब्रैडली लॉगिक्स कंट्रोलर (ईथरनेट / आईपी) से जोड़ता है।

परिचय

The 1788HP-EN2PA-R provide a fast and integrated solution for adding Profibus PA field devices to any Logix platform. 1788HP-EN2PA-R प्रोबस पीए क्षेत्र के उपकरणों को किसी भी लॉजिक्स प्लेटफ़ॉर्म में जोड़ने के लिए एक तेज़ और एकीकृत समाधान प्रदान करता है। This linking device provides a direct link between Profibus PA and EtherNet/IP with no intermediate Profibus-DP layer required. यह लिंकिंग डिवाइस Profibus PA और EtherNet / IP के बीच एक सीधा लिंक प्रदान करता है जिसमें कोई मध्यवर्ती Profibus-DP परत आवश्यक नहीं है।

Integration into RSLogix5000 is seamless when making use of the modules' AddOn-Profiles (AOPs), and the process variables of each field device appear in engineering units without any required user logic. RSLogix5000 में एकीकरण मॉड्यूल 'AddOn-Profiles (AOPs) का उपयोग करते समय सहज है, और प्रत्येक फ़ील्ड डिवाइस के प्रक्रिया चर किसी भी आवश्यक उपयोगकर्ता तर्क के बिना इंजीनियरिंग इकाइयों में दिखाई देते हैं। The entire Profibus PA configuration is done within the RSLogix5000 environment. संपूर्ण Profibus PA कॉन्फ़िगरेशन RSLogix5000 वातावरण में किया जाता है। Additional PV statuses and diagnostic information is also available. अतिरिक्त पीवी स्थिति और नैदानिक ​​जानकारी भी उपलब्ध है।

मॉड्यूल अधिकतम 24 क्षेत्र उपकरणों का समर्थन करता है और प्रति ट्रंक 500mA की आपूर्ति कर सकता है।

It will also allow the user to view detailed diagnostics from each field device using its DTM (device type manager) directly from the Logix environment with Hiprom's FDT-ThinFrame. यह उपयोगकर्ता को अपने DTM (डिवाइस प्रकार प्रबंधक) का उपयोग करके प्रत्येक फ़ील्ड डिवाइस से विस्तृत डायग्नोस्टिक्स को देखने की अनुमति देगा, जो कि हिपिक्स के FDT-ThinFrame के साथ Logix वातावरण से सीधे होता है। The user will be able to view a scope trace of the signal of each field device and provide extended statistics with regards to packet count. उपयोगकर्ता प्रत्येक फ़ील्ड डिवाइस के सिग्नल का स्कोप ट्रेस देखने में सक्षम होगा और पैकेट गणना के संबंध में विस्तारित आंकड़े प्रदान करेगा।

विशिष्टता

पावर आवश्यकताएँ: पावर 4 तरीके का उपयोग करके 1788HP-EN2PA-R से जुड़ा होगा

phoenix connector. फीनिक्स कनेक्टर। Operating Voltage: 24 to 32 V ऑपरेटिंग वोल्टेज: 24 से 32 वी

बिजली की खपत: 24 V पर 260 mA (कोई फ़ील्ड डिवाइस संलग्न नहीं)

पीए बस वर्तमान आपूर्ति: 500 वीए 24 वी (प्रति ट्रंक) पर

ऑपरेटिंग / भंडारण तापमान: 0 से 50 .C

प्रदूषण डिग्री: 2

सापेक्ष आर्द्रता: 5 से 95% गैर संघनक

संलग्नक प्रकार रेटिंग: IP20

पावर कंडक्टर्स: 18 AWG (0.75 sq.mm) अधिकतम, 24 AWG (0.25 sq.mm) न्यूनतम तांबे के तार

ईथरनेट कंडक्टर: CAT5 एसटीपी

प्रोफिबस पीए कंडक्टर: 18 एडब्ल्यूजी (0.75 वर्गमीटर) अधिकतम, 24 एडब्ल्यूजी (0.25 वर्गमीटर) न्यूनतम ट्यूब वायर

कनेक्टर कसने टोक़: (0.22 एनएम -> 0.25 एनएम)
