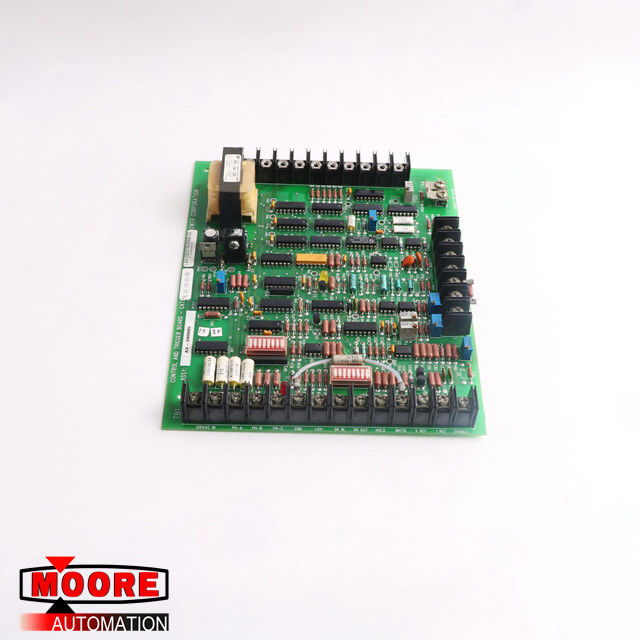

नियंत्रण 3--290605 3- चरण बिजली की आपूर्ति के लिए नियंत्रण और ट्रिगर बोर्ड

3-PHASE बिजली की आपूर्ति के लिए A3-290605 कंट्रोल और ट्राइगर बोर्ड पर नियंत्रण रखें

उत्पाद विवरण

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. नियंत्रण और ट्रिगर बोर्ड, कैट बोर्ड, SCR नियंत्रित उच्च शक्ति वाले उपकरणों के साथ कई वर्षों के अनुभव से सीखी गई आवश्यकताओं के लिए बनाया गया है। Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. आधुनिक सीएमओएस एकीकृत सर्किट प्रौद्योगिकी ने कम बिजली की खपत के साथ एक अत्यंत कॉम्पैक्ट, इकाई डिजाइन की अनुमति दी है। The following description covers the major features and applications of the design. निम्नलिखित विवरण डिजाइन की प्रमुख विशेषताओं और अनुप्रयोगों को शामिल करता है।

पावर और संदर्भ नियामक

1. नियंत्रण शक्ति (120 VAC नाममात्र) को टर्मिनलों पर लागू किया जाना चाहिए TB1-1 और टर्मिनल TB1-2।

ए) न्यूनतम इनपुट वोल्टेज: 85 वीएसी

बी) अधिकतम इनपुट वोल्टेज: 135 वीएसी

2. चरणबद्ध संदर्भ

a) TB1-3, TB1-4 और TB1-5 के टर्मिनलों पर लागू किया जाना चाहिए।

बी) सही चरण रोटेशन और अनुक्रम एससीआर की उचित फायरिंग को आश्वस्त करने के लिए महत्वपूर्ण है।

c) The 3-phase references must be balanced to within ± 5% of each other. ग) 3-चरण के संदर्भ एक दूसरे के each 5% के भीतर संतुलित होने चाहिए। The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. कैट बोर्ड चरण असंतुलन का पता लगाने और एक खो चरण या उच्च असंतुलन की स्थिति में बोर्ड अपने उत्पादन को बाधित करेगा जब तक कि चरण संतुलन बहाल नहीं किया गया है।

d) The voltage of the 3-phase reference is not critical; डी) 3-चरण संदर्भ का वोल्टेज महत्वपूर्ण नहीं है; it may be between 60 VAC and 200 VAC. यह 60 VAC और 200 VAC के बीच हो सकता है।

ई) 3-चरण का संदर्भ एक रोकनेवाला विभक्त के माध्यम से या तीन छोटे नियंत्रण ट्रांसफार्मर के माध्यम से प्राप्त किया जा सकता है।

3. नियंत्रण एम्पलीफायर संदर्भ

क) टर्मिनल टीबी1-7 पर एक कम तापमान सह-कुशल के साथ एक स्थिर नियंत्रण संदर्भ प्रदान किया गया है।

b) The reference must be preset to 5.00 volts through P1; बी) संदर्भ पी 1 के माध्यम से 5.00 वोल्ट तक पूर्व निर्धारित होना चाहिए; it can supply approximately 30 ma to the control potentiometers. यह नियंत्रण नापने के लिए लगभग 30 एमए आपूर्ति कर सकता है।

c) The control potentiometers may be 10K, 2 watts. ग) नियंत्रण पोटेंशियोमीटर 10K, 2 वाट हो सकता है। They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). उन्हें TB1-12 (VREF) और TB1-13 (IREF) टर्मिनलों पर लौटाया जाता है। The ground return is terminal TB1-6. ग्राउंड रिटर्न टर्मिनल TB1-6 है।

डी) इनपुट संदर्भ इनपुट (आरसी = 0.4) के पर्याप्त फ़िल्टरिंग का उपयोग नियंत्रण एम्पलीफायर से पहले अधिकतम शोर दमन प्राप्त करने के लिए किया जाता है।
