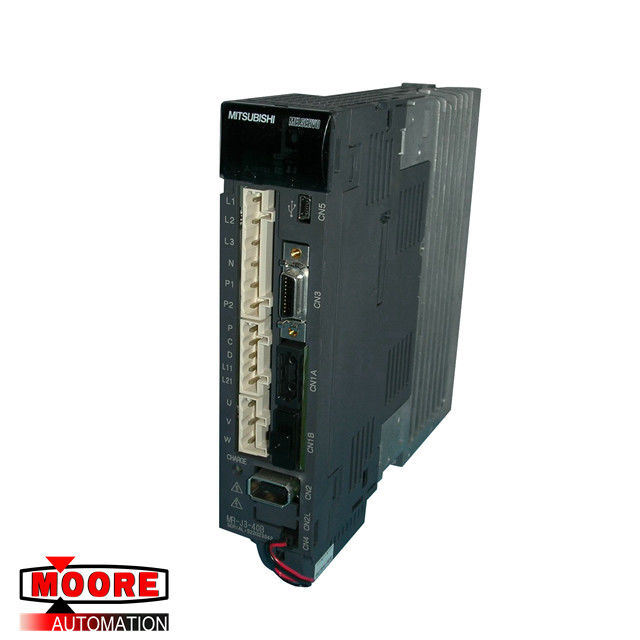

MR-J3-40B MRJ340B मित्सुबिशी सर्वो चालक 400W 200V

MR-J3-40B MRJ340B मित्सुबिशी सर्वो चालक 400W 200V

उत्पाद विवरण

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. मित्सुबिशी MelsERVO-J3 श्रृंखला सामान्य-उद्देश्य AC सर्वो में वर्तमान MELSERVO-J2-Super श्रृंखला की तुलना में अधिक उच्च प्रदर्शन और उच्च कार्य हैं। MR-J3-B सर्वो एम्पलीफायर उच्च गति तुल्यकालिक नेटवर्क के माध्यम से सर्वो सिस्टम नियंत्रक और अन्य से जुड़ता है और सीधे पोजीशन डेटा पढ़ने से संचालित होता है। The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. सर्वो मोटर की रोटेशन स्पीड / दिशा नियंत्रण और उच्च सटीकता पोजीशनिंग को कमांड मॉड्यूल से डेटा के साथ निष्पादित किया जाता है। SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. वर्तमान SSCNET की तुलना में, ऑप्टिकल संचार प्रणाली को अपनाकर, SSRNET, theMR-J3-B सर्वो एम्पलीफायर से लैस अपनी संचार गति और शोर सहिष्णुता में काफी सुधार करता है। For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. तारों की दूरी के लिए, इलेक्ट्रोड के बीच अधिकतम दूरी की 50 मीटर की पेशकश भी की जाती है। क्लैंपिंग सर्किट के साथ टोक़ सीमा को सर्वो एंप्लीफायर पर रखा जाता है ताकि तेजी से त्वरण / अपघटन या अधिभार के कारण मुख्य सर्किट के पावर ट्रांजिस्टर को वर्तमान से बचाया जा सके। In addition, torque limit value can be changed to desired value with parameter. इसके अलावा, टोक़ सीमा मूल्य को पैरामीटर के साथ वांछित मूल्य में बदला जा सकता है।

विशेष विवरण

वोल्टेज / आवृत्ति: 3-चरण या 1-चरण 200 से 230VAC, 50/60 हर्ट्ज

अनुमेय वोल्टेज में उतार-चढ़ाव: 3-चरण या 1-चरण 200 से 230VAC: 170 से 253VAC

अनुमेय आवृत्ति में उतार-चढ़ाव: 5% के भीतर

बिजली की आपूर्ति क्षमता: धारा 10.2 का संदर्भ लें

दबाव वर्तमान: खंड 10.5 का संदर्भ लें

नियंत्रण प्रणाली: साइन-लहर PWM नियंत्रण, वर्तमान नियंत्रण प्रणाली

सुरक्षात्मक कार्य: ओवरक्रैक शट-ऑफ, वोल्टेज शट-ऑफ पर पुनर्योजी, अधिभार शट-ऑफ (इलेक्ट्रॉनिक थर्मल रिले), सर्वो मोटर ओवरहीट सुरक्षा, एनकोडर त्रुटि सुरक्षा, पुनर्योजी त्रुटि सुरक्षा, undervoltage, तात्कालिक बिजली विफलता संरक्षण, ओवरस्पीड संरक्षण, अत्यधिक त्रुटि। सुरक्षा।

समारोह

उच्च-रिज़ॉल्यूशन एनकोडर: 262144 दालों / रेव के उच्च-रिज़ॉल्यूशन एनकोडर का उपयोग इमदादी मोटर एनकोडर के रूप में किया जाता है।

कम-पास फिल्टर: उच्च-आवृत्ति प्रतिध्वनि का समर्थन करता है जो इमदादी प्रणाली प्रतिक्रिया के रूप में होता है।

मशीन सिमुलेशन: मशीन विश्लेषक परिणाम के आधार पर एक व्यक्तिगत कंप्यूटर स्क्रीन पर मशीन गतियों का अनुकरण कर सकता है। इस फ़ंक्शन के लिए एमआर विन्यासकर्ता आवश्यक है।

थोड़ा कंपन दमन contro: एक इमदादी मोटर स्टॉप पर उत्पादित 1 पल्स के कंपन को दबाता है

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. ऑटो ट्यूनिंग: सर्वोमोटर शाफ्ट पर लागू होने वाले लोड में भिन्नता होने पर स्वचालित रूप से इष्टतम मूल्य पर लाभ को समायोजित करता है। Higher in performance than MR-J2-Super series servo amplifier. MR-J2- सुपर सीरीज सर्वो एम्पलीफायर की तुलना में प्रदर्शन में अधिक है।

तब तक ब्रेक: जब पुनर्योजी विकल्प पर्याप्त पुनर्योजी शक्ति प्रदान नहीं कर सकता है। तब 5kW या अधिक सर्वेंट एम्पलीफायर का उपयोग किया जा सकता है।
