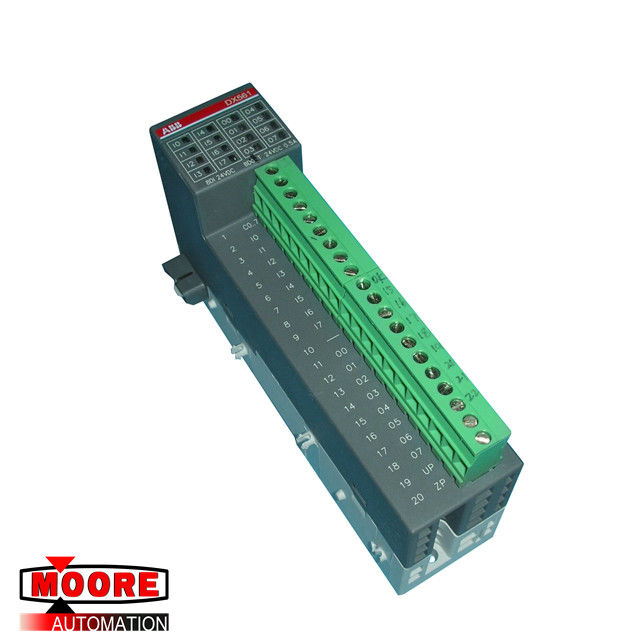

DX561 B2 1TNE968902R2301 ABB डिजिटल इनपुट / आउटपुट मॉड्यूल 24VDC 0.5A
ब्रांड / निर्माता | एबीबी / स्वीडन |
भाग संख्या |
DX561 बी 2 |
वैकल्पिक भाग संख्या |
1TNE968902R2301 |
विवरण | डिजिटल इनपुट / आउटपुट मॉड्यूल |
Dimennsions | 3.4 सेमी x 8.5 सेमी x 13.5 सेमी |
वजन | 0.12kg |
उत्पाद विवरण
तकनीकी डेटा
प्रक्रिया आपूर्ति वोल्टेज यूपी:
कनेक्शन: यूपी के लिए टर्मिनल १ ९ (२०१ वीडीसी) और जेडपी (० वीडीसी) के लिए टर्मिनल २०
रेटेड मूल्य: 24 VDC
Current consumption via UP terminal: 5 mA + max. यूपी टर्मिनल के माध्यम से वर्तमान खपत: 5 एमए + अधिकतम। 0.5 A per output 0.5 प्रति उत्पादन
Max. मैक्स। Ripple: 5 % तरंग: 5%
दबाव वर्तमान: 0.000002 A2s
उलट वोल्टेज के खिलाफ संरक्षण: हाँ
Rated protection fuse for UP: Recommended; यूपी के लिए रेटेड संरक्षण फ्यूज: अनुशंसित; the outputs must be protected by an 3 A fast fuse आउटपुट को 3 ए फास्ट फ्यूज द्वारा संरक्षित किया जाना चाहिए
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. सीपीयू / बस मॉड्यूल के एल + / यूपी और एम / जेडपी टर्मिनलों पर 24 वीडीसी बिजली की आपूर्ति से वर्तमान खपत: सीए। 10 mA 10 एमए
गैल्वेनिक अलगाव: हाँ, इनपुट समूह और आउटपुट समूह और बाकी मॉड्यूल के बीच
प्रति मॉड्यूल चैनलों की संख्या: 8
समूहों में चैनलों का वितरण: 8 चैनलों के लिए 1 समूह
चैनल I0 से I7 के कनेक्शन: टर्मिनल 2 से 9
चैनल I0 से I7 के लिए संदर्भ क्षमता: टर्मिनल 1
Indication of the input signals: 1 yellow LED per channel; इनपुट संकेतों का संकेत: प्रति चैनल 1 पीला एलईडी; the LED is ON when the input signal is high (signal 1) इनपुट सिग्नल अधिक होने पर एलईडी चालू है (सिग्नल 1)
इनपुट संकेतक की निगरानी बिंदु: एलईडी इनपुट सर्किटरी का हिस्सा है
Input type according to EN 61131-2: Type 1 source; EN 61131-2 के अनुसार इनपुट प्रकार: 1 स्रोत; Type 1 sink टाइप 1 सिंक
Input signal range: -24 VDC; इनपुट सिग्नल रेंज: -24 वीडीसी; +24 VDC 10.0 वीडीसी
Signal: 0 -5 V...+3 V; संकेत: 0 -5 वी ... + 3 वी; -3 V...+5 V -3 वी ... + 5 वी
Undefined signal: -15 V...+ 5 V; अपरिभाषित संकेत: -15 वी ... + 5 वी; +5 V...+15 V +5 वी ... + 15 वी
Signal: 1 -30 V...-15 V; संकेत: 1 -30 वी ... - 15 वी; +15 V...+30 V +15 वी ... + 30 वी
Ripple with signal: 0 -5 V...+3 V; संकेत के साथ लहर: 0 -5 वी ... + 3 वी; -3 V...+5 V -3 वी ... + 5 वी
Ripple with signal: 1 -30 V...-15 V; संकेत के साथ लहर: 1 -30 वी ... - 15 वी; +15 V...+30 V +15 वी ... + 30 वी
प्रति चैनल वर्तमान इनपुट:
Input voltage +24 V; इनपुट वोल्टेज 768 वी; Typ. प्रकार। 5 mA 5 एमए
Input voltage +5 V; इनपुट वोल्टेज +5 वी; Typ. प्रकार। 1 mA 1 एमए
Input voltage +15 V; इनपुट वोल्टेज +15 वी; > 2.5 mA > 2.5 एमए
Input voltage +30 V; इनपुट वोल्टेज +30 वी; < 8 mA <8 एमए
Max. मैक्स। permissible leakage current (at 2-wire proximity switches): 1 mA अनुमेय रिसाव वर्तमान (2-तार निकटता स्विच पर): 1 एमए
Input delay (0->1 or 1->0): Typ. इनपुट देरी (0-> 1 या 1-> 0): टाइप। 8 ms 8 मि
इनपुट डेटा की लंबाई: 1 बाइट
Max. मैक्स। cable length: Shielded 500 m; केबल की लंबाई: 500 मीटर परिरक्षित; Unshielded 300 m अशिक्षित 300 मी
