| उत्पत्ति के प्लेस: | स्वीडन |
| ब्रांड नाम: | ABB |
| प्रमाणन: | CO.CQ |
| मॉडल संख्या: | AI561 A1 |

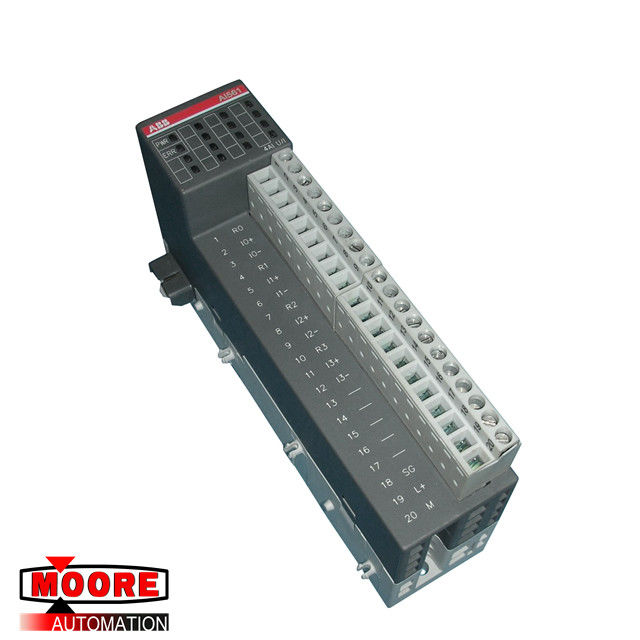

AI561 A1 1TNE968902R1101 ABB एनालॉग इनपुट मॉड्यूल 24vdc, 1.5w
| ब्रांड / निर्माता | एबीबी / स्वीडन |
| भाग संख्या |
AI561 A1 |
| वैकल्पिक भाग संख्या | 1TNE968902R1101 |
| विवरण | एनालॉग इनपुट मॉड्यूल |
| Dimennsions | 8.4 सेमी x 3.4 सेमी x 13.5 सेमी |
| वजन | 0.12kg |
उत्पाद विवरण
तकनीकी डेटा
प्रक्रिया आपूर्ति वोल्टेज L +:
एल (+ वीडीसी) के लिए टर्मिनल १ ९ और एम (० वी) के लिए टर्मिनल २०
रेटेड मूल्य 24 VDC
एल + टर्मिनल 0.1 ए के माध्यम से वर्तमान खपत
चालू विद्युत (ऊपर बिजली) 0.05 A2s
Max. मैक्स। ripple 5 % 5% लहर
उलट वोल्टेज के खिलाफ संरक्षण हाँ
एल + अनुशंसित के लिए संरक्षण फ्यूज
Current consumption from 24 VDC power supply at the terminals UP/L+ and ZP/M of the CPU/bus module Ca. 24 यूडीसी बिजली की आपूर्ति से वर्तमान खपत टर्मिनलों यूपी / एल + और सीपीपी / बस मॉड्यूल के जेडपी / एम। 10 mA 10 एमए
गैल्वेनिक अलगाव नहीं
सर्ज-वोल्टेज (अधिकतम) 0.5 वी के लिए 35 वीडीसी
Max. मैक्स। power dissipation within the module 2.7 W मॉड्यूल 2.7 डब्ल्यू के भीतर बिजली अपव्यय
Weight Ca. वजन सीए। 120 g 120 ग्रा
बढ़ते स्थिति क्षैतिज या ऊर्ध्वाधर
ठंडा करना प्राकृतिक संवहन शीतलन को केबल नलिकाओं या स्विचगियर कैबिनेट में अन्य भागों द्वारा बाधित नहीं किया जाना चाहिए।
एनालॉग इनपुट्स का तकनीकी डाटा
प्रति मॉड्यूल चैनलों की संख्या: 4 व्यक्तिगत रूप से विन्यास योग्य वोल्टेज या वर्तमान इनपुट
समूहों में चैनलों का वितरण: 1 (प्रति समूह 4 चैनल)
संकल्प:
Unipolar Voltage: 0 V...+5 V; एकध्रुवीय वोल्टेज: 0 वी ... + 5 वी; 0 V...+10 V: 12 bits 0 वी ... + 10 वी: 12 बिट्स
Current 0 mA...20 mA; वर्तमान 0 mA ... 20 mA; 4 mA...20 mA: 12 bits 4 एमए ... 20 एमए: 12 बिट्स
Bipolar Voltage -2.5 V...+2.5 V; द्विध्रुवीय वोल्टेज -2.5 वी ... + 2.5 वी; -5 V...+5 V: 11 bits plus sign -5 वी ... + 5 वी: 11 बिट्स प्लस साइन
संकेतों का कनेक्शन I0- से I3-: टर्मिनल 3, 6, 9, 12
संकेतों का कनेक्शन I0 + से I3 +: टर्मिनल 2, 5, 8, 11
इनपुट प्रकार: विभेदक
गैल्वेनिक अलगाव: इनपुट और I / O बस के बीच कोई गैल्वेनिक अलगाव नहीं है
सामान्य मोड इनपुट रेंज: सिग्नल वोल्टेज प्लस कॉमन मोड वोल्टेज। 12 V के भीतर होना चाहिए
