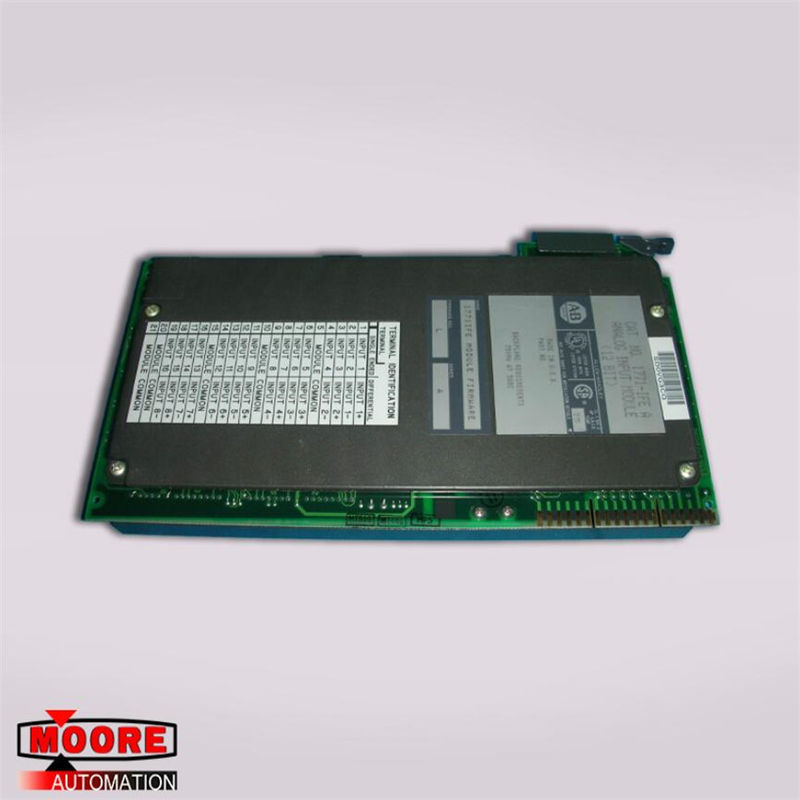

1771-IFE ए 1771-आईएफईए एलेन ब्रैडली एनालॉग इनपुट मॉड्यूल 12 बीआईटी

1771-IFE ए 1771-आईएफईए एलेन ब्रैडली एनालॉग इनपुट मॉड्यूल 12 बीआईटी

उत्पाद विशिष्ट

उत्पाद विवरण

The Analog input module is an intelligent block transfer module that interfaces analog input signals with any AB programmable controllers that have block transfer capability. एनालॉग इनपुट मॉड्यूल एक बुद्धिमान ब्लॉक ट्रांसफर मॉड्यूल है जो किसी भी एलेन-ब्रैडली प्रोग्राम कंट्रोलर के साथ एनालॉग इनपुट सिग्नल को नियंत्रित करता है जिसमें ट्रांसफर की क्षमता होती है। Block transfer programming moves input data words from the module's memory to a designated area in the processor data table in a single scan. ब्लॉक ट्रांसफर प्रोग्रामिंग एक सिंगल स्कैन में प्रोसेसर डेटा टेबल में मॉड्यूल की मेमोरी से इनपुट डेटा शब्द को निर्दिष्ट क्षेत्र में ले जाता है। It also moves configuration words from the processor data table to module memory. यह प्रोसेसर डेटा टेबल से मॉड्यूल मेमोरी तक कॉन्फ़िगरेशन शब्द भी ले जाता है।

The input module is a single-slot module and requires no external power supply. इनपुट मॉड्यूल एक एकल-स्लॉट मॉड्यूल है और इसके लिए किसी बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है। (If using passive transducers for input, the user must supply loop power.) After scanning the analog inputs, the input data is converted to a specified data type in a digital format to be transferred to the processor's data table on request. (यदि इनपुट के लिए निष्क्रिय ट्रांसड्यूसर्स का उपयोग किया जाता है, तो उपयोगकर्ता को लूप पावर की आपूर्ति करनी चाहिए।) एनालॉग इनपुट्स को स्कैन करने के बाद, इनपुट डेटा को एक निर्दिष्ट प्रारूप में एक डिजिटल प्रारूप में प्रोसेसर के डेटा टेबल पर अनुरोध पर स्थानांतरित किया जा सकता है। The block transfer mode is disabled until this input scan is complete. यह इनपुट स्कैन पूरा होने तक ब्लॉक ट्रांसफर मोड अक्षम है। Consequently, the minimum interval between block transfer reads is the same as the total input update time for each analog input module. नतीजतन, ब्लॉक ट्रांसफर रीड्स के बीच न्यूनतम अंतराल प्रत्येक एनालॉग इनपुट मॉड्यूल के लिए कुल इनपुट अपडेट समय के समान है।

The Analog input module senses up to 16 single-ended or 8 differential analog inputs and converts them to a proportional four-digit BCD or twelve-bit binary value. एनालॉग इनपुट मॉड्यूल 16 एकल-समाप्त या 8 अंतर एनालॉग इनपुट तक होश में लाता है और उन्हें आनुपातिक चार अंकों के बीसीडी या बारह-बिट बाइनरी मूल्य में परिवर्तित करता है। You can select from five voltage or three current input ranges. आप पांच वोल्टेज या तीन वर्तमान इनपुट रेंज से चयन कर सकते हैं। Each input can be configured as a current or voltage input with internal jumpers. प्रत्येक इनपुट को आंतरिक जंपर्स के साथ वर्तमान या वोल्टेज इनपुट के रूप में कॉन्फ़िगर किया जा सकता है।

इस मॉड्यूल की विशेषताओं में शामिल हैं:

एक कार्ड पर 16 एकल-समाप्त या 8 अंतर इनपुट

प्रति चैनल आधार पर उपयोगकर्ता कार्यक्रम चयन योग्य इनपुट रेंज (तालिका 1. ए)

चयन वास्तविक समय नमूना

इंजीनियरिंग इकाइयों के लिए चयन स्केलिंग

चयन करने योग्य डिजिटल फ़िल्टरिंग

चयन डेटा प्रारूप
