| उत्पत्ति के प्लेस: | जर्मनी |
| ब्रांड नाम: | Siemens |
| प्रमाणन: | CO.CQ |
| मॉडल संख्या: | 6ES7288-2DT08-0AA0 |
| ब्रांड / निर्माता | सीमेंस / जर्मनी |
| भाग संख्या | 6ES7288-2DT08-0AA0 |
| वैकल्पिक भाग संख्या | 6ES7288-2DT08-0AA0 |

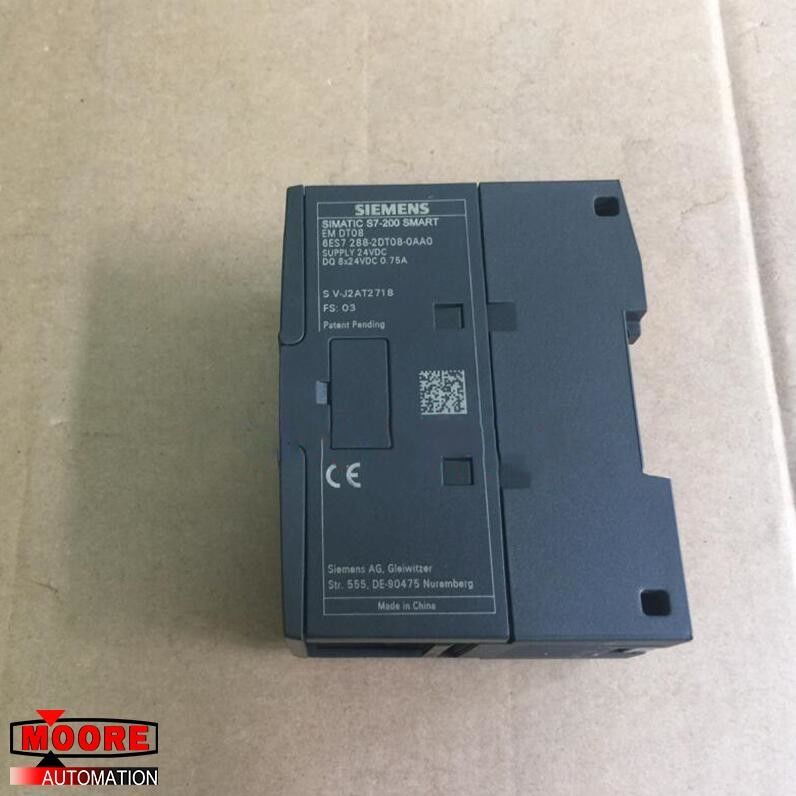

| विवरण | SIMATIC S7-200 स्मार्ट EM DT08 |
| Dimennsions | WHD 45 * 100 * 81 मिमी |
| वजन | 0.15kg |
उत्पाद विवरण
SIMATIC S7-200 स्मार्ट, डिजिटल आउटपुट SM DT8, 8 DO, 24 V DC, ट्रांजिस्टर 0.75A
वोल्टेज आपूर्ति:
अनुमेय सीमा, कम सीमा (डीसी) 20.4 वी
अनुमेय सीमा, ऊपरी सीमा (डीसी) 28.8 वी
आगत बहाव:
from backplane bus 5 V DC, typ.--95 mA; बैकप्लेन बस 5 V DC से, टाइप करें ।-- 95 mA; 5 V DC from the CPU module सीपीयू मॉड्यूल से 5 वी डीसी
डिजिटल आउटपुट
2 के समूहों में डिजिटल आउटपुट 8 की संख्या
वर्तमान-डूब नं
वर्तमान-सोर्सिंग हाँ
शॉर्ट-सर्किट संरक्षण सं
एक डिजिटल इनपुट को नियंत्रित करना हाँ
आउटपुट की स्विचिंग क्षमता:
with resistive load, max. प्रतिरोधक भार के साथ, अधिकतम। 0.75 A 0.75 ए
on lamp load, max. दीपक लोड पर, अधिकतम। 5 W ५ व
आउटपुट वोल्टेज:
रेटेड मूल्य (डीसी) 24 वी
for signal "0", max. संकेत के लिए "0", अधिकतम। 0.1 V 0.1 वी
for signal "1", min. संकेत के लिए "1", मि। 20 V DC 20 वी डीसी
आउटपुट करेंट:
संकेत के लिए "1" रेटेड मान 0.75 ए
for signal "1" permissible range, max. सिग्नल के लिए "1" अनुमेय सीमा, अधिकतम। 0.75 A 0.75 ए
for signal "1" permissible range for 0 to 40 °C, max. संकेत के लिए "1" 0 से 40 डिग्री सेल्सियस के लिए अनुमेय सीमा, अधिकतम। 750 mA 750 एमए
for signal "0" residual current, max. संकेत "0" के लिए अवशिष्ट वर्तमान, अधिकतम। 10 µA 10 µA
प्रतिरोधक लोड के साथ उत्पादन में देरी:
"0" to "1", max. "0" से "1", अधिकतम। 50 µs 50 µ
"1" to "0", max. "1" से "0", अधिकतम। 200 µs 200 µ
दो आउटपुट के समानांतर स्विचिंग:
तर्क लिंक के लिए हाँ
उत्थान के लिए हाँ
एक भार के निरर्थक नियंत्रण के लिए हाँ
आउटपुट की कुल धारा (प्रति समूह):
all mounting positions-up to 40℃, max. सभी बढ़ते पदों-अप करने के लिए 40 ℃, अधिकतम। 3 A 3 ए
horizontal installation-up to 50℃, max. क्षैतिज स्थापना-अप करने के लिए 50 ℃, अधिकतम। 3 A 3 ए
vertical installation-up to 40℃, max. ऊर्ध्वाधर स्थापना-अप करने के लिए 40 ℃, अधिकतम। 3 A 3 ए
all other mounting positions-up to 40 °C, max. अन्य सभी बढ़ते पदों-अप करने के लिए 40 डिग्री सेल्सियस, अधिकतम। 3 A 3 ए
Cable length: shielded, max. केबल की लंबाई: परिरक्षित, अधिकतम। 500 m; 500 मीटर; unshielded, max. बिना शर्त, अधिकतम। 150 m 150 मी
डायग्नोस्टिक्स संकेत एलईडी: आउटपुट की स्थिति के लिए हां
Potential separation digital outputs: between the channels Yes; संभावित पृथक्करण डिजिटल आउटपुट: चैनलों के बीच हां; Optocoupler optocoupler
अलगाव ने 1 मिनट के लिए 500 वी एसी के साथ परीक्षण किया
