| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CO.CQ |
| मॉडल संख्या | 6GK1503-3CB00 |
| ब्रांड / निर्माता | सीमेंस / जर्मनी |
| भाग संख्या | 6GK1503-3CB00 |
| वैकल्पिक भाग संख्या | 6GK1503-3CB00 |
| विवरण | प्रोफ़िबस ओएलएम |
| Dimennsions | WHD 39.5 * 112 * 74.5 मिमी |
| वजन | 0.34kg |
उत्पाद विवरण

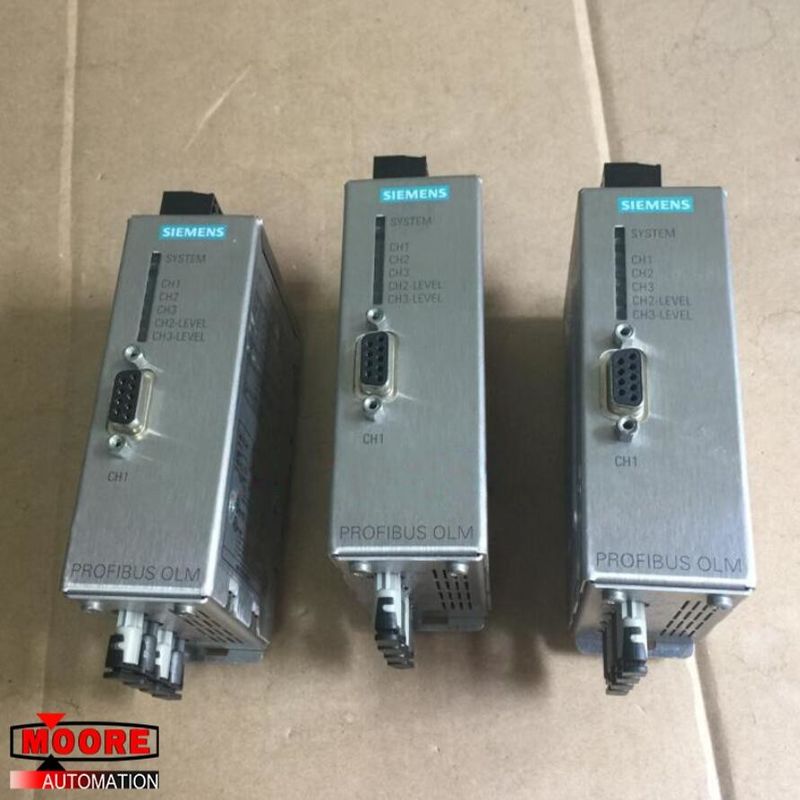

PROFIBUS OLM/G12 V4.0 OPTICAL LINK MODULE W. 1 RS485 AND 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) FOR STANDARD DISTANCES UP TO 2850 M, WITH WITH SIGNAL. प्रोफ़ाइबस OLM / G12 V4.0 वैकल्पिक लिंक मॉडल डब्ल्यू। 1 RS485 और 2 ग्लास-एफओसी-इंटरफेस (4 BFOC-SOCKETS) STANDARD DISTANCES UP से 2850 M के लिए, SIGNAL के साथ। CONTACT AND MEASURING OUTPUT संपर्क करें और जारी रखें
स्थानांतरण दर / PROFIBUS के साथ: 9.6 kbit / s ... 12 Mbit / s
स्थानांतरण दर / PROFIBUS के साथ: PA 45.45 kbit / s
बिजली / ऑप्टिकल कनेक्शन / नेटवर्ककंप्यूटर या टर्मिनल उपकरण / अधिकतम 3 की संख्या
बिजली कनेक्शन की संख्या:
नेटवर्क घटकों या टर्मिनल उपकरणों के लिए 1
डिवाइस को मापने के लिए 1 1
संपर्क के संकेत के लिए 1
बिजली की आपूर्ति के लिए 1
निरर्थक वोल्टेज की आपूर्ति के लिए 1
विद्युत कनेक्शन का प्रकार:
नेटवर्क घटकों या टर्मिनल उपकरणों के लिए 9-पिन सब-डी सॉकेट
डिवाइस को मापने के लिए 2-पोल टर्मिनल ब्लॉक
बिजली की आपूर्ति और सिग्नलिंग संपर्क के लिए 5-पोल टर्मिनल ब्लॉक
फाइबर ऑप्टिक केबल 2 के लिए ऑप्टिकल इंटरफेस / की संख्या
ऑप्टिकल इंटरफ़ेस का डिज़ाइन / फाइबर ऑप्टिक केबल BFOC पोर्ट के लिए
ऑप्टिकल डेटा:
FOC ट्रांसमिशन लिंक का भिगोना अनुपात /
50/125 /m / 3 dB / किमी / अधिकतम 10 dB के साथ ग्लास FOC के लिए
62.5 / 125 माइक्रोन / 3.5 डीबी / किमी / अधिकतम 12 डीबी के साथ ग्लास एफओसी के लिए
प्रसार में देरी [बिट] 6.5 बिट
1 mW के सापेक्ष संयोजी प्रकाशीय शक्ति:
50/125 माइक्रोन / 3 डीबी / किमी -16 डीबी के साथ ग्लास एफओसी के लिए
62.5 / 125 Fm / 3.5 dB / किमी -13 dB के साथ ग्लास FOC के लिए
1 mW से संबंधित ऑप्टिकल संवेदनशीलता:
50/125 माइक्रोन / 3 डीबी / किमी -28 डीबी के साथ ग्लास एफओसी के लिए
62.5 / 125 माइक्रोन / 3.5 डीबी / किमी -28 डीबी के साथ ग्लास एफओसी के लिए
वेवलेंथ:
50/125 m के साथ ग्लास FOC के लिए / इंटरफेस के साथ संगत / 3 डीबी / किमी 860 एनएम पर
62.5 / 125 Fm के साथ ग्लास FOC के लिए / इंटरफेस के साथ संगत / 3.5 dB / किमी 860 एनएम पर
तार की लंबाई:
50/125 Fm / 3 dB / किमी / अधिकतम 3 किमी के साथ ग्लास FOC के लिए
62.5 / 125 Fm / 3.5 dB / किमी / अधिकतम 3 किमी के साथ ग्लास FOC के लिए
सिग्नल इनपुट / आउटपुट:
ऑपरेटिंग वोल्टेज / सिग्नलिंग संपर्कों के / डीसी / रेटेड मूल्य 24 वी पर
डीसी / अधिकतम 0.1 ए पर / संकेतन संपर्कों का परिचालन वर्तमान /
