ब्रांड / निर्माता | सीमेंस / जर्मनी |
भाग संख्या | 6ES7414-3EM05-0AB0 |
वैकल्पिक भाग संख्या | 6ES7414-3EM05-0AB0 |

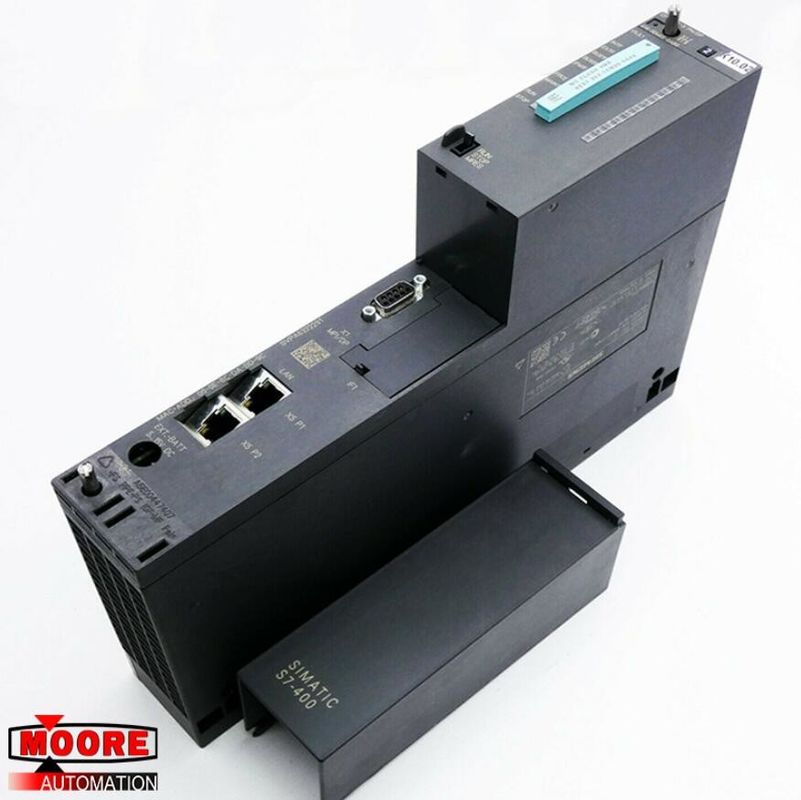

विवरण | SIMATIC S7 CPU414-3DP |
Dimennsions | WHD 5.0 * 29.0 * 21.9 सेमी |
वजन | 1.07kg |
उत्पाद विवरण
SIMATIC S7-400, सीपीयू 414-3 पीएन / डीपी सेंट्रल प्रोसेसिंग यूनिट के साथ: वर्क मेमोरी 2.8 एमबी, (1.4 एमबी कोड, 1.4 एमबी डेटा), इंटरफेस: 1 इंटरफेस एमपीआई / डीपी 12 Mbit / s, (X1), 2 डी इंटरफ़ेस ईथरनेट / PROFINET (X5), तीसरा इंटरफ़ेस IF 964-DP प्लग-इन (IF1)।
सामान्य जानकारी:
उत्पाद प्रकार पदनाम सीपीयू 414-3 पीएन / डीपी
एचडब्ल्यू कार्यात्मक स्थिति 05
फर्मवेयर संस्करण V5.3
इंजीनियरिंग के साथ: प्रोग्रामिंग पैकेज STEP 7 V5.4 SP5 या उच्चतर
CiR - RUN में विन्यास:
सीआईआर सिंक्रनाइज़ेशन समय, मूल लोड 100 एमएस
CiR synchronization time, time per I/O byte 15 µs; सीआईआर सिंक्रोनाइज़ेशन समय, I / O बाइट प्रति 15 ,s; Time per I/O byte I / O बाइट प्रति समय
Supply voltage:Rated value (DC) 24 V DC No; आपूर्ति वोल्टेज: रेटेड मूल्य (डीसी) 24 वी डीसी नं; Power supply via system power supply बिजली की आपूर्ति के माध्यम से बिजली की आपूर्ति
आगत बहाव:
from backplane bus 5 V DC, typ. बैकप्लेन बस 5 वी डीसी से, टाइप करें। 1.2 A 1.2 ए
from backplane bus 5 V DC, max. बैकप्लेन बस 5 वी डीसी से, अधिकतम। 1.4 A 1.4 ए
from backplane bus 24 V DC, max. बैकप्लेन बस 24 वी डीसी से, अधिकतम। 300 mA; 300 एमए; 150 mA per DP interface डीपी इंटरफ़ेस प्रति 150 एमए
from interface 5 V DC, max. इंटरफ़ेस 5 वी डीसी से, अधिकतम। 90 mA; 90 mA; At each DP interface प्रत्येक डीपी इंटरफ़ेस पर
बैटरी:
बेकअॅप बैटरी:
Backup current, typ. बैकअप वर्तमान, टाइप करें। 125 µA; 125 µA; up to 40 °C 40 ° C तक
Backup current, max. बैकअप वर्तमान, अधिकतम। 550 µA 550 µA
Backup time, max. बैकअप समय, अधिकतम। See reference manual, module data, Chapter 3.3 संदर्भ मैनुअल, मॉड्यूल डेटा, अध्याय 3.3 देखें
सीपीयू 5 वी डीसी से 15 वी डीसी तक बाहरी बैकअप वोल्टेज की फीडिंग
सीपीयू प्रसंस्करण समय:
for bit operations, typ. बिट संचालन के लिए, टाइप करें। 45 ns 45 एन.एस.
for word operations, typ. शब्द संचालन के लिए, टाइप करें। 45 ns 45 एन.एस.
for fixed point arithmetic, typ. निश्चित बिंदु अंकगणित के लिए, टाइप करें। 45 ns 45 एन.एस.
for floating point arithmetic, typ. फ्लोटिंग पॉइंट अंकगणित के लिए, टाइप करें। 135 ns 135 एन.एस.
सीपीयू ब्लॉक:
डीबी:
Number, max. संख्या, अधिकतम। 6 000; 6 000; Number range: 1 to 16000 संख्या सीमा: 1 से 16000
Size, max. आकार, अधिकतम। 64 kbyte 64 किबेट
अमेरिकन प्लान:
Number, max. संख्या, अधिकतम। 3 000; 3 000; Number range: 0 to 7999 संख्या सीमा: 0 से 7999
Size, max. आकार, अधिकतम। 64 kbyte 64 किबेट
एफसी:
Number, max. संख्या, अधिकतम। 3 000; 3 000; Number range: 0 to 7999 संख्या सीमा: 0 से 7999
Size, max. आकार, अधिकतम। 64 kbyte 64 किबेट
