IS200VSPAH1A
कार्यात्मक विवरण

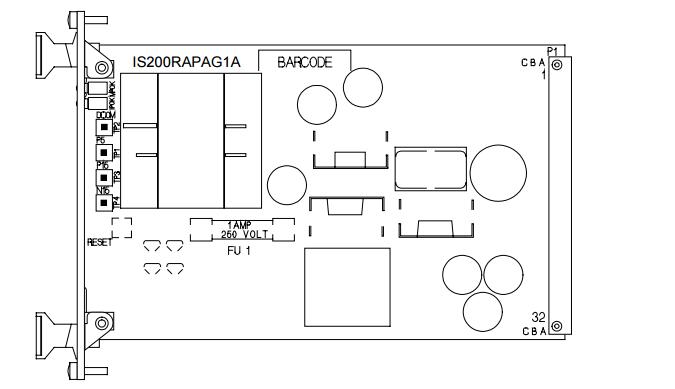

IS200RAPA रैक बिजली आपूर्ति बोर्ड (RAPA) एक 48 V, 25 kHz वर्ग तरंग इनपुट को स्वीकार करता है और निम्नलिखित प्रदान करता है:
• इनोवेशन सीरीज़टीएम बोर्ड रैक (पी 1 कनेक्टर के माध्यम से) में अन्य बोर्डों द्वारा आवश्यक डीसी नियंत्रण वोल्टेज।
• नियंत्रण के लिए "पावर ऑन" और "मास्टर रीसेट" फ़ंक्शन। दो एलईडी संकेतक और चार परीक्षण बिंदु बोर्ड पर नैदानिक जानकारी प्रदान करते हैं (एक सुरक्षात्मक फ्यूज भी प्रदान किया जाता है)। RAPA बोर्ड इनोवेशन सीरीज़ के बोर्ड रैक में लगाया गया है। RAPA बोर्ड में एक समानांतर शैली वाला बस होस्ट प्रोसेसर भी शामिल है। सभी मानक बस सिग्नल P1 कनेक्टर के माध्यम से हस्तक्षेप किए जाते हैं। वर्तमान में सेवा में RAPA बोर्ड के दो कार्यात्मक संशोधन हैं, IS200RAPAG1A_ _ और IS200RAPAG1B_ _। उनके बीच आउटपुट और संदर्भ वोल्टेज सहिष्णुता में मामूली अंतर हैं।
रीसेट करें फ़ंक्शन P1 कनेक्टर पर PSEN लाइन वोल्टेज RESET सुरक्षा और मास्टर के तहत एक तर्क आपूर्ति प्रदान करता है
RESET फ़ंक्शन।
• पावर अप पर, 5 वी डीसी नियामक के ऊपर 9 वी डीसी से ऊपर और 5 वी डीसी 4.6 वी डीसी से ऊपर के इनपुट के बाद पीएसईएन लाइन 100 मिलीसेकंड के लिए कम होगी।
पावर डाउन (या पावर डिप) पर, पीएसईएन लाइन को कम किया जाएगा जब 5 वी डीसी नियामक इनपुट 9 वी डीसी से नीचे चला जाएगा। मास्टर RESET बटन (RAPA बोर्ड के फ्रंट पैनल पर स्थित) PSEN कम खींचेगा जब बटन दब जाएगा और PSEN RESET बटन जारी होने के बाद 100 मिलीसेकंड के लिए कम रहेगा। कम से कम 30 माइक्रोसेकंड के लिए बाहरी बोर्ड से PSEN कम खींचने से एक RESET मजबूर होगा और PSEN न्यूनतम 100 मिलीसेकंड या PSEN लाइन जारी होने तक कम रहेगा।
सीरियल बोर्ड की पहचान एक सीरियल 1024-बिट मेमोरी डिवाइस बोर्ड पर मौजूद है। यह मेमोरी बोर्ड की पहचान और संशोधन की जानकारी के साथ प्रोग्राम की जाती है। P1 कनेक्टर पर एकल डेटा लाइन, BRDID के माध्यम से जानकारी तक पहुंच है।
