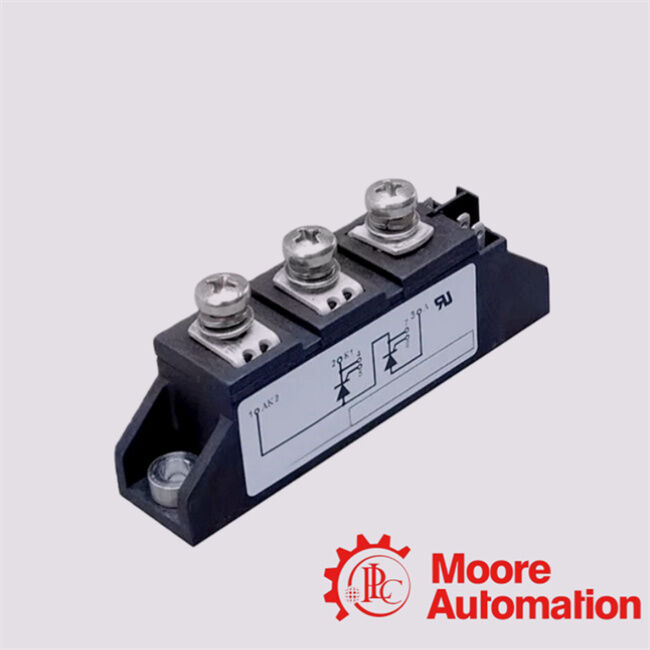

MCC95-16IO1B सीधे तांबे से बंधे Al2O3 -करैमिक बेस प्लेट

विद्युत और पैकेज विशेषताएं

• एक मॉड्यूल में दोहरी थिरिस्टर्सः नियंत्रित एसी/डीसी स्विचिंग और सुधार के लिए श्रृंखला में जुड़े दो एससीआर शामिल हैं।

• नामित वोल्टेजः 1600 V तक दोहराव बंद-राज्य/रिवर्स वोल्टेज (V)_{आरआरएम}/V_{डीआरएम}) लाइन वोल्टेज पावर कंट्रोल के लिए उपयुक्त है।

• नामित करंटः औसत आगे का करंट ~116 A, आरएमएस ऑन-स्टेट ~180 A तक।

• उच्च वृद्धि क्षमताः उच्च गैर-पुनरावर्ती वृद्धि धाराओं (जैसे, ~ 2.25 kA) को संभाल सकती है।

• गेट ट्रिगर: सामान्य कम ट्रिगर करंट और वोल्टेज, जिससे ड्राइवर सर्किट में नियंत्रण आसान हो जाता है।

• ऑपरेटिंग तापमानः मानक औद्योगिक सीमा ~ 125 °C जंक्शन तक।

• मानक पैकेजः उद्योग संगतता और आसान स्थापना के लिए JEDEC TO-240AA.

थर्मल और मैकेनिकल फायदे

• सीधे तांबे से बंधा हुआ (डीसीबी) Al2O3 सिरेमिक बेस प्लेटः वितरित करता हैउच्च ताप चालकताऔरउत्कृष्ट विद्युत अलगाव, उच्च-शक्ति उपयोग में गर्मी अपव्यय और विश्वसनीयता में सुधार।

• सपाट निष्क्रिय चिप्सः व्यापक तापमान सीमाओं पर दीर्घकालिक स्थिरता और पूर्वानुमानित अवरुद्ध विशेषताओं में सुधार।

• 3600 V अलगाव वोल्टेज: उच्च अलगाव पावर टर्मिनलों और मॉड्यूल आधार के बीच वोल्टेज का सामना करते हैं।

• उद्योग-मानक पदचिह्नः नियंत्रण बोर्डों और हीटसिंक के लिए कॉम्पैक्ट और व्यापक रूप से संगत मॉड्यूल रूपरेखा।

MCC95‐16IO1B औद्योगिक शक्ति नियंत्रण परिदृश्यों में उत्कृष्ट है जहां मजबूत एसी/डीसी स्विचिंग और उच्च धारा हैंडलिंग की आवश्यकता होती हैः

शक्ति नियंत्रण और रूपांतरण

• नियंत्रित रेक्टिफायर: समायोज्य आउटपुट के साथ AC को DC में परिवर्तित करने में प्रयोग किया जाता है (उदाहरण के लिए, बिजली की आपूर्ति और DC ड्राइव में) ।

• एसी पावर कंट्रोलः भारों को आपूर्ति की जाने वाली परिवर्तनीय एसी पावर के लिए चरण कोण नियंत्रण।

• पावर कन्वर्टर्स और इन्वर्टर्स: विशेष रूप से लाइन-फ़्रीक्वेंसी चरणों में जहां एससीआर नियंत्रण प्रभावी है।

मोटर ड्राइव और स्वचालन

• सॉफ्ट स्टार्ट एसी मोटर कंट्रोल: मोटर शुरू करते समय इनरुश करंट और यांत्रिक तनाव की सीमाएं।

• डीसी मोटर नियंत्रकः डीसी मोटर और औद्योगिक कर्षण प्रणालियों के लिए विनियमित शक्ति प्रदान करता है।

औद्योगिक एवं प्रक्रिया अनुप्रयोग

• प्रकाश व्यवस्था और तापमान नियंत्रणः उच्च-शक्ति वाले दीपक या हीटर के लिए चरण नियंत्रण।

• यूपीएस और बिजली की आपूर्तिः उच्च विश्वसनीयता वाले रेक्टिफायर चरणों में उपयोग किया जाता है।

• बैटरी चार्जर और कर्षण शक्ति इलेक्ट्रॉनिक्स।

अतिरिक्त उपयोग

• यांत्रिक पहनने के बिना मजबूत स्विचिंग के लिए स्थिर स्विच और ठोस-राज्य रिले।

• औद्योगिक भट्टियों, भट्टियों और ताप-कार्य उपकरणों में तापमान और प्रक्रिया नियंत्रण।
