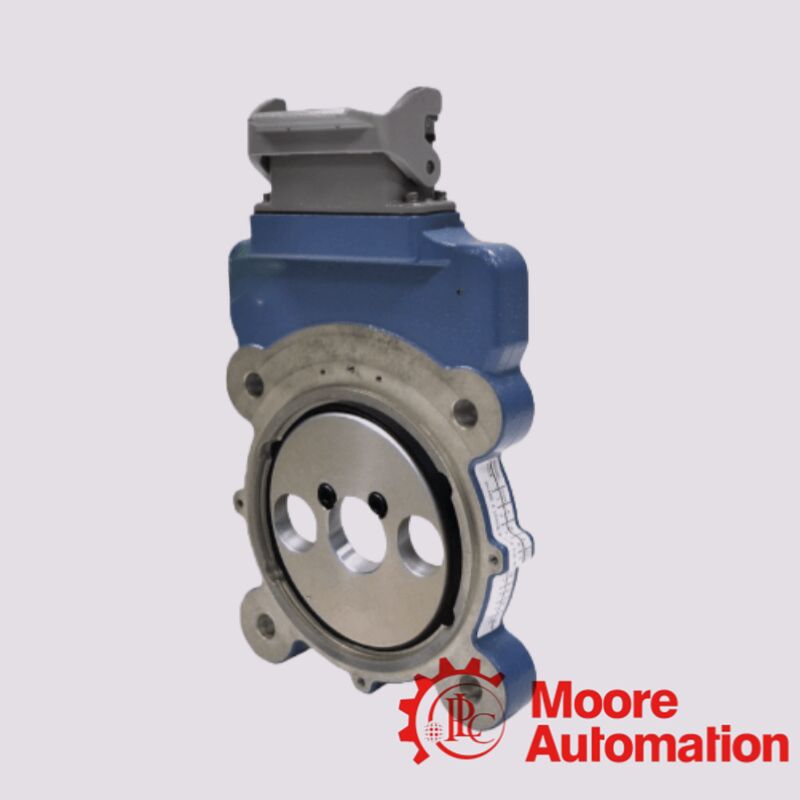

AV56A-1XFX6YXGP50 मोटर

भारी उद्योग के लिए डिजाइन

• Avtron के THIN-LINETM III मॉड्यूलर एन्कोडर परिवार के हिस्से के रूप में बनाया गया है।

• चुंबकीय संवेदक प्रौद्योगिकी कठोर वातावरण में ऑप्टिकल एन्कोडर की तुलना में धूल, तेल, नमी और संदूषण का प्रतिरोध करती है।

• पूरी तरह से पॉटेड इलेक्ट्रॉनिक्स पर्यावरण संरक्षण और लंबे जीवन प्रदान करते हैं।

• मैकेनिकल और माउंटिंग

• 4.5′′ सी-फेस फ्लैंज माउंट (एनईएमए 56सी मानक) कई मोटर्स को सीधे फिट करता है।

• सुरक्षित, विश्वसनीय शाफ्ट लगाव के लिए 1 1/8 "थ्रू-शाफ्ट बोर के साथ कैम-स्क्रू रोटर।

विद्युत और संकेत विशेषताएं

• वृद्धिशील चतुर्भुज आउटपुटःचैनल A और B प्लस इंडेक्स पल्स Z (इस विन्यास के लिए प्रति मोड़ मानक 1024 पल्स) ।

• वोल्टेजःनियंत्रकों और ड्राइव के साथ संगतता के लिए सार्वभौमिक 5 ¢ 24 V DC संचालन।

• एलईडी डायग्नोस्टिक्स के साथ औद्योगिक कनेक्टर:आसान क्षेत्र कनेक्शन और दृश्य स्थिति संकेत।

• मजबूत आउटपुटःलाइन ड्राइवर या अंतर संकेत लंबे केबल रन और शोर वाले वातावरण के लिए उपयुक्त हैं।

• स्थायित्व और विश्वसनीयता

• चुंबकीय संवेदन बिना असर या कांच की डिस्क के, न्यूनतम पहनने, कंपन/आघात के लिए उच्च सहिष्णुता।

• मांग वाली सुविधाओं में निरंतर 24/7 संचालन के लिए डिज़ाइन किया गया।

• व्यापक परिचालन तापमान रेंज और सीलबंद निर्माण (कई विन्यास IP67 या इसी तरह तक पहुंचते हैं) ।

• निदान सहायता

• ऑनबोर्ड एलईडी संकेतक एन्कोडर की स्थिति दर्शाता हैः पावर अप, सिग्नल की गुणवत्ता, दोष या वायरिंग समस्याएं।

AV56A-1XFX6YXGP50 का व्यापक रूप से उपयोग किया जाता है जहां कठोर औद्योगिक वातावरण में सटीक घूर्णन स्थिति और गति प्रतिक्रिया महत्वपूर्ण होती है।

औद्योगिक गति नियंत्रण

• एसी/डीसी मोटर्स के लिए मोटर गति और स्थिति प्रतिक्रिया, विशेष रूप से जहां नियंत्रण लूप (सर्वो/पीएलसी) सटीक वृद्धिशील डेटा की आवश्यकता होती है।

• सटीक गति/स्थिति नियंत्रण के लिए इन्वर्टर, सर्वो ड्राइव, पीएलसी और मोशन कंट्रोलर के साथ प्रयोग किया जाता है।

भारी मशीनरी एवं विनिर्माण

• इस्पात मिलःरोलिंग मिलों, तनाव नियंत्रण प्रणालियों और कोइलर/अनकोइलर ड्राइव पर बंद-लूप गति नियंत्रण।

• विनिर्माण लाइनें:कन्वेयर की गति, स्वचालित काटने या बनाने के स्टेशनों का समन्वयन।

• कागज, खनन, सामग्री हैंडलिंग:कंपन, धूल, गर्मी या प्रदूषकों के अधीन मजबूत प्रदर्शन।

ऊर्जा और टरबाइन प्रणाली

• पवन टरबाइन ब्लेड पिच नियंत्रणःAV56A1KFX6YXGP50 जैसे मॉडलों का उपयोग GE पिच मोटर्स पर रोटर की स्थिति का पता लगाने के लिए किया जाता है।

• बड़े जनरेटर नियंत्रणःबिजली उत्पादन अनुप्रयोगों में विश्वसनीय पल्स फीडबैक प्रदान करता है।

रोबोटिक्स और स्वचालन

• स्वचालित औजारों, रोबोट अक्षों और अन्य सर्वो-ड्राइव तंत्रों के लिए स्थान संवेदन, जिन्हें वृद्धिशील प्रतिक्रिया की आवश्यकता होती है।

प्रक्रिया नियंत्रण प्रणाली

• बंद-लूप प्रक्रिया नियंत्रण में एकीकृत जहां घूर्णन सटीकता और स्थायित्व आवश्यक हैं (जैसे, मिल, मिक्सर, एक्सट्रूडर) ।
