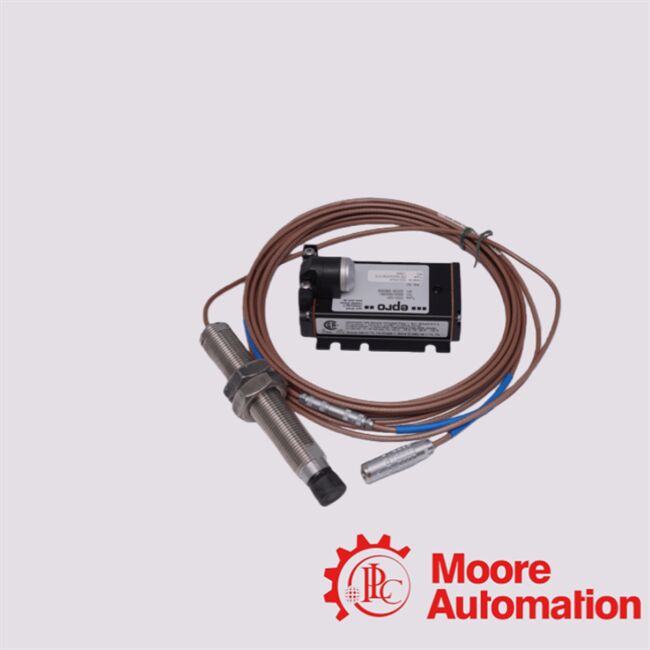

PR6424/014-140 CON021 एमर्सन एडी करंट सेंसर

PR6424 सेंसर एक गैर-संपर्क धुरी-वर्तमान विस्थापन (नजीकता) ट्रांसड्यूसर है, जो औद्योगिक भारी-कर्तव्य घूर्णी मशीनरी (स्टीम/गैस/हाइड्रो टर्बाइन,

कंप्रेसर, पंप, प्रशंसक, गियरबॉक्स आदि) जहां शाफ्ट विस्थापन, कंपन, विलक्षणता, अक्षीय/रेडियल आंदोलन या अंतर/क्लीयरेंस का सटीक माप

जब सिग्नल कन्वर्टर CON021 के साथ प्रयोग किया जाता है, तो प्रणाली एक पूरी माप श्रृंखला बन जाती हैः

जांच कंडीशनिंग, रैखिक है, और एक प्रयोग करने योग्य एनालॉग सिग्नल (वोल्टेज या वर्तमान) के रूप में आउटपुट है जो निगरानी, नियंत्रण या डीसीएस / पीएलसी में खिला सकते हैं

प्रणालियाँ।संक्षेप मेंः PR6424 + CON021 महत्वपूर्ण औद्योगिक के लिए एक उच्च-सटीक, मजबूत, गैर संपर्क माप समाधान प्रदान करता है

घूर्णी यंत्र, स्थिर (स्थिति/क्लीयरेंस) और गतिशील ( कंपन/चलन) दोनों निगरानी के लिए उपयुक्त।

कंपन/गतिशील विस्थापन के लिए 0 से 1000 μm (0 से 1 मिमी) आयाम

स्थापना और सुरक्षा नोट्स

PR642x श्रृंखला के लिए सामान्य स्थापना गाइड और CON021 कनवर्टर प्रलेखन के आधार पर।संपर्क रहित माप की आवश्यकता: सेंसर की नोक को घूर्णन शाफ्ट (या लक्ष्य सतह) का सामना करना चाहिए, जिसमें एक विशिष्ट वायु अंतर (PR6424 के लिए नाममात्र ~2.7 मिमी) बनाए रखा जाना चाहिए। सेंसर कोनहींशाफ्ट को छूने ️ माप विद्युत चुम्बकीय प्रेरण / धुरी धारा पर आधारित है।

• उपयुक्त कनवर्टर/सिग्नल कंडीशनर का प्रयोग: कच्चे PR6424 सेंसर आउटपुट के लिए CON021 (या संगत) कनवर्टर को एक प्रयोग करने योग्य एनालॉग सिग्नल उत्पन्न करने की आवश्यकता होती है। ऐसे कनवर्टर के बिना, सेंसर अकेले एक कैलिब्रेटेड माप नहीं देता है।

• मैकेनिकल माउंटिंग और संरेखण: सेंसर को कठोर रूप से घुड़सवार किया जाना चाहिए, आमतौर पर उचित घुड़सवार धागे के साथ (उदाहरण के लिए आस्तीन धागा M18×1) ।5 या 3/4-16 UNF प्रति आदेश मैट्रिक्स) और सुरक्षित धारक को शाफ्ट से स्वतंत्र जांच आवास की गति या कंपन से बचने के लिए.

• केबल प्रबंधन और पर्यावरण संरक्षण: निर्दिष्ट केबल प्रकार (पीटीएफई या बख्तरबंद) का उपयोग करें, रूटिंग करते समय न्यूनतम केबल-बेंड त्रिज्या का पालन करें, तेज मोड़ या यांत्रिक तनाव से बचें। परिरक्षण और उचित ग्राउंडिंग सिग्नल अखंडता बनाए रखने में मदद करते हैं।

• कैलिब्रेशन और एयर-गेप समायोजन: स्थापना के बाद, कैलिब्रेट करें और विस्थापन/स्थिति के लिए शून्य संदर्भ सेट करें। यदि आप सेंसर की स्थिति बदलते हैं, सेंसर को बदलते हैं, या फिर से इकट्ठा करते हैं, तोआपको पुनः कैलिब्रेट करना होगा अन्यथा रीडिंग ड्रिफ्ट या गलत हो सकती है.

• पर्यावरणीय और परिचालन सीमाएं: सुनिश्चित करें कि ऑपरेटिंग तापमान, दबाव, यांत्रिक सदमे/ कंपन, और लक्ष्य सामग्री विनिर्देशों को पूरा करते हैं।सत्यापित करें कि चयनित संस्करण (सिर), केबल, आवास) को उचित रूप से रेट किया गया है।

• अनुपालन और सुरक्षा प्रमाणन (यदि खतरनाक/विस्फोटक वातावरण में उपयोग किया जाता है): यदि आप खतरनाक क्षेत्रों में सेंसर + कन्वर्टर का उपयोग करने की योजना बनाते हैं, तो सुनिश्चित करें कि पूरी माप श्रृंखला (सेंसर + कन्वर्टर + कोई बाधा) प्रमाणित है (जैसेविशिष्ट वातावरण और तापमान वर्ग के लिए ATEX / IEC-Ex / CSA)PR6424 के लिए प्रलेखन उचित रूप से विन्यस्त होने पर विस्फोट-संरक्षित स्थापना के लिए समर्थन दर्शाता है।
