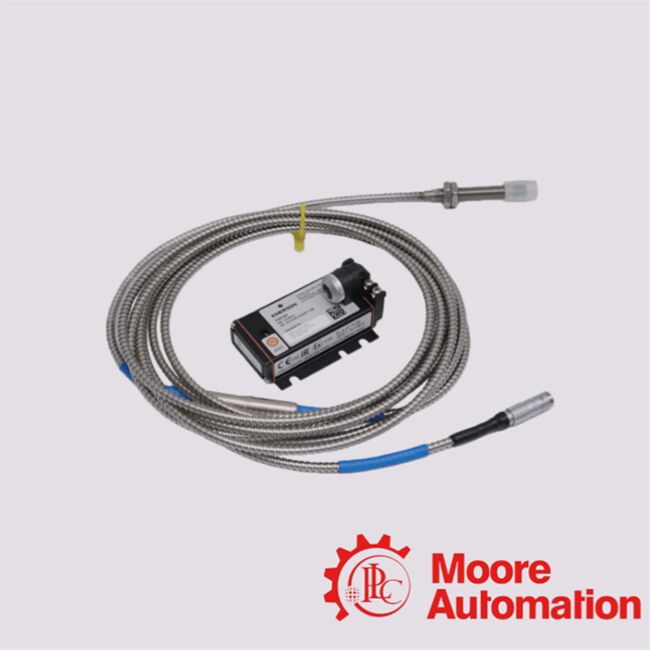

PR6423/01K-010 एमर्सन एडी करंट सेंसर

PR6423 श्रृंखला एक गैर-संपर्क एडी-करंट विस्थापन (निकटता) सेंसर है - जिसका उपयोग घूर्णन मशीनरी में स्थैतिक और गतिशील शाफ्ट विस्थापन और गति को मापने के लिए किया जाता है

 (जैसे टर्बाइन, कंप्रेसर, पंप, गियरबॉक्स)। यह रेडियल और अक्षीय शाफ्ट विस्थापन/स्थिति, शाफ्ट सनक, कंपन/दोलन, तेल-फिल्म को मापता है

 मोटाई / असर निकासी, अक्षीय जोर, विभेदक विस्तार, वाल्व/एयर-गैप निकासी - अनिवार्य रूप से एक के बीच कोई भी निकासी या गति

धातु घूर्णन शाफ्ट और एक स्थिर सतह। संक्षेप में: PR6423 शाफ्ट की निगरानी के लिए एक उच्च-सटीक, गैर-संपर्क सेंसर है

 महत्वपूर्ण घूर्णन उपकरण में गति / विस्थापन / कंपन; “/01K‑010” उस परिवार में एक प्रकार होगा।

0.5 मिमी (≈ 20 मिल्स) — यानी शून्य विस्थापन पर सेंसर टिप और लक्ष्य के बीच कैलिब्रेटेड गैप।

स्थापना और सुरक्षा नोट्स

PR6423 सेंसर के लिए निर्माता के सामान्य दिशानिर्देशों पर आधारित है।

• गैर‑संपर्क माउंटिंग आवश्यक है: सेंसर टिप को लक्ष्य शाफ्ट सतह का सामना करना चाहिए, जिसमें एक निश्चित “एयर‑गैप” (नाममात्र ~ 0.5 मिमी) हो। माप उस गैप में परिवर्तन पर आधारित है; सेंसर को नहीं शाफ्ट को स्पर्श करें।

• उचित संरेखण (लंबवत): सेंसर जांच को मापी गई सतह के लंबवत लगाया जाना चाहिए; किसी भी झुकाव से माप त्रुटियां आ सकती हैं, खासकर शाफ्ट रोटेशन के दौरान। यहां तक कि छोटे कोणीय विचलन भी गतिशील परिस्थितियों में महत्वपूर्ण माप त्रुटियां पैदा कर सकते हैं।

• माउंटिंग थ्रेड / मैकेनिकल माउंट: मॉडल द्वारा निर्दिष्ट अनुसार सही माउंटिंग (M10×1 या 3/8‑24 UNF) का उपयोग करें। उचित यांत्रिक निर्धारण आवश्यक है — जांच धारक/ब्रैकेट के कंपन या शिफ्टिंग से बचें, क्योंकि आंदोलन रीडिंग को विकृत कर देगा।

• केबल हैंडलिंग: निर्दिष्ट केबल प्रकार (PTFE-इंसुलेटेड या आर्मर्ड यदि निर्दिष्ट) का उपयोग करें। न्यूनतम झुकने के त्रिज्या का सम्मान करें (मानक केबल: ≥ 25 मिमी; आर्मर्ड केबल: ≥ 35 मिमी) आंतरिक तारों को नुकसान पहुंचाने या सिग्नल अखंडता को कम करने से बचने के लिए।

• उपयुक्त सिग्नल कनवर्टर / कंडीशनर का उपयोग: डाउनस्ट्रीम इंस्ट्रूमेंटेशन के लिए एक उपयोगी एनालॉग आउटपुट (वोल्टेज या करंट) उत्पन्न करने के लिए कच्चे एडी-करंट सिग्नल को एक संगत कनवर्टर (या निगरानी प्रणाली) के साथ संसाधित किया जाना चाहिए।

• पर्यावरण और परिचालन स्थितियां: सेंसर औद्योगिक स्थितियों के लिए डिज़ाइन किया गया है — उच्च तापमान, कंपन, संभावित तेल/धुंध का जोखिम। सुनिश्चित करें कि स्थापना वातावरण निर्दिष्ट सीमाओं (तापमान, सुरक्षा रेटिंग, केबल रूटिंग, सीलिंग) के भीतर मेल खाता है या है।

• स्थापना पर अंशांकन: माउंटिंग के बाद, निर्माता के निर्देशों के अनुसार लक्ष्य शाफ्ट (या एक अंशांकन मानक) के साथ एयर-गैप / शून्य-संदर्भ सेट और कैलिब्रेट करें। किसी भी पुन: स्थापना या सेंसर प्रतिस्थापन को पुन: अंशांकन करना चाहिए।

• मानकों का अनुपालन (यदि आवश्यक हो): PR6423 श्रृंखला मशीनरी निगरानी (जैसे API 670, DIN 45670, ISO 10817‑1) के लिए उद्योग मानकों को पूरा करने के लिए डिज़ाइन की गई है — विशेष रूप से महत्वपूर्ण टर्बोमशीनरी अनुप्रयोगों के लिए।

• खतरनाक वातावरण के लिए उपयुक्तता (वैकल्पिक): उचित सिग्नल कंडीशनर और सुरक्षा बाधाओं के साथ उपयोग किए जाने पर, PR6423 जैसे एडी-करंट सेंसर का उपयोग खतरनाक/विस्फोटक वातावरण में किया जा सकता है — लेकिन केवल तभी जब संपूर्ण सिस्टम (सेंसर + कनवर्टर + बैरियर) लागू प्रमाणन आवश्यकताओं को पूरा करता है; आपको देश/क्षेत्र के अनुसार प्रमाणन स्थिति को सत्यापित करना चाहिए।
