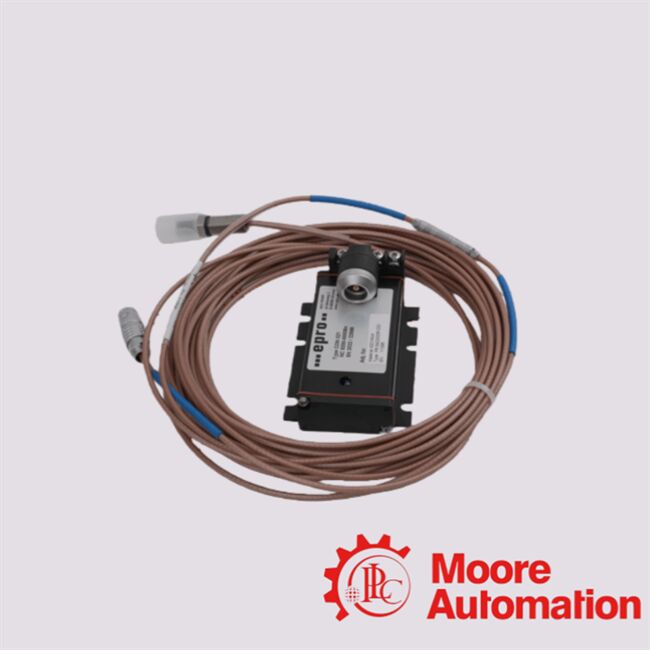

PR6423/015-040 CON021 एमरसन पीएलसी मॉड्यूल

यह CON021 सामान्य अर्थों में एक PLC मॉड्यूल नहीं है (यानी लॉजिक कंट्रोलर), बल्कि एक एडी-करंट सिग्नल कन्वर्टर हैः एक सिग्नल कंडीशनिंग मॉड्यूल जो PR642x सेंसर के साथ काम करता है

(PR6423, PR6422, PR6424, आदि) कच्चे एडी-करंट सेंसर आउटपुट को एक उपयोगी विस्थापन/ कंपन/स्थिति संकेत में परिवर्तित करने के लिए।

PR6423 सेंसर, प्रणाली (सेंसर + कनवर्टर) का उपयोग महत्वपूर्ण घूर्णन मशीनरी मापदंडों के गैर-संपर्क माप के लिए किया जाता हैः रेडियल/अक्षीय शाफ्ट

विस्थापन, स्थिति, विचलन, कंपन, और यहां तक कि शाफ्ट गति (अप्रत्यक्ष रूप से) । सिग्नल कनवर्टर कमजोर सेंसर संकेत सुनिश्चित करता है

निगरानी या नियंत्रण प्रणालियों के लिए उपयुक्त हो जाता है, जो शाफ्ट की निगरानी, पूर्वानुमान रखरखाव और सुरक्षा/सुरक्षा को सक्षम करता है

प्रणालियाँ।संक्षेप में:CON021 + PR6423 उच्च-सटीक, गैर-संपर्क के लिए एक विशेष सेंसर/कन्वर्टर जोड़ी है

औद्योगिक घूर्णी यंत्रों में विस्थापन/ कंपन की निगरानी।

सेंसर के एडी-करंट सिग्नल को उपयोग करने योग्य विस्थापन/ कंपन आउटपुट में परिवर्तित करता है (वोल्टेज या मानक सिग्नल सिस्टम के आधार पर)

स्थापना और सुरक्षा नोट्स

वर्डी-करंट सेंसर + कन्वर्टर सिस्टम के लिए आधिकारिक निर्माता सिफारिशों और मानक प्रथाओं के आधार पर।

• सेंसर की स्थापनाःPR6423 सेंसर को उचित यांत्रिक धागे (M10×1 या 3/8-24 UNF, संस्करण के आधार पर) के साथ स्थापित किया जाना चाहिए ताकि 8 मिमी की नोक घूर्णन शाफ्ट या लक्ष्य सतह की ओर हो।

• केबल रूटिंग और सुरक्षाःयदि बख्तरबंद केबल संस्करण का उपयोग किया जाता है, तो सुनिश्चित करें कि न्यूनतम झुकने की त्रिज्या का सम्मान किया जाता है (डेटाशीट के अनुसार), और तेज झुकने या यांत्रिक तनाव से बचें

• कनवर्टर की स्थापनाःCON021 कनवर्टर को स्वच्छ, शुष्क, स्थिर वातावरण (~30 °C से +100 °C के भीतर परिवेश तापमान) में माउंट करें। सुरक्षित माउंटिंग के लिए 4 M5 शिकंजा का उपयोग करें। उचित वायरिंग प्रदान करेंःलेमो प्लग के माध्यम से सेंसर कनेक्टर, स्क्रू-टर्मिनल वायरिंग के माध्यम से निगरानी/नियंत्रण प्रणाली के लिए आउटपुट।

• बिजली आपूर्ति आवश्यकताएंःनिर्दिष्ट सीमा में स्थिर सीसी आपूर्ति प्रदान करें (कन्वर्टर डेटाशीट के अनुसार 23V से 32V सीसी, या 21V से 32V कॉन्फ़िगरेशन के आधार पर) ।

• खतरनाक क्षेत्र/विस्फोट प्रतिरोधी संयंत्र (यदि आवश्यक हो):CON021 को प्रासंगिक मानकों (ATEX / IEC-Ex / CSA) के अनुसार आंतरिक रूप से सुरक्षित (Ex ia) प्रमाणित किया गया है, लेकिनकेवलजब उचित धारा-सीमित बाधाओं के साथ और स्थानीय नियमों के अनुसार स्थापित किया जाता है।

• कैलिब्रेशन / संरेखणःस्थापना के बाद, सेंसर टिप और शाफ्ट के बीच वायु-अंतराल को निर्माता द्वारा अनुशंसित प्रारंभिक अंतराल (अक्सर ~ 0.5 मिमी) के अनुसार निर्धारित किया जाना चाहिए। फिर शून्य/संदर्भ स्थापित किया जाना चाहिए।गलत अंतर या गलत संरेखण से गलत रीडिंग या सिग्नल विकृत हो सकता है.

• परिचालन वातावरणःअत्यधिक यांत्रिक सदमे, निर्दिष्ट सीमाओं से अधिक कंपन, अत्यधिक आर्द्रता या सेंसर टिप के पास प्रवाहकीय मलबे से बचें।सेंसर और कन्वर्टर के आवासों को साफ और सील रखें (विशेष रूप से सेंसर का उपयोग उच्च तापमान या तेल युक्त वातावरण में होने पर).
