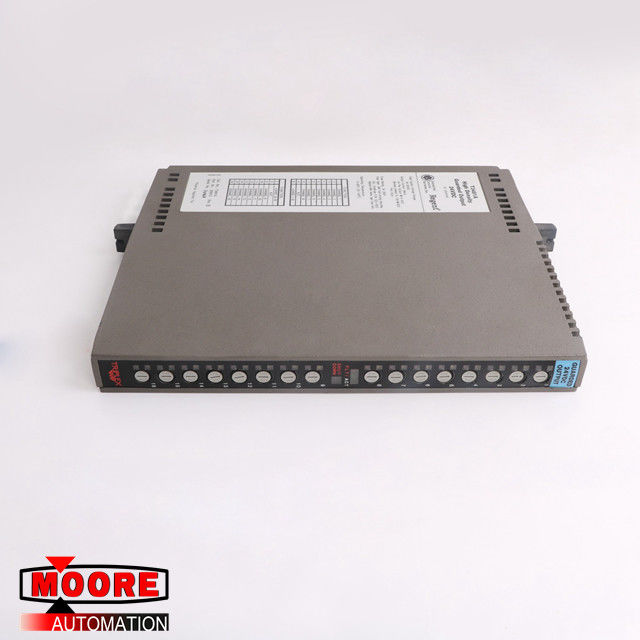

24vdc T3481a आईसीएस ट्रिपलएक्स गार्डेड आउटपुट मॉड्यूल

T3481A ICS TRIPLEX ने 24VDC OUTPUT MODULE को निर्देशित किया

⇒ अच्छी कीमत के लिए यहां क्लिक करें T3481A

उत्पाद विवरण

T3481A सुविधाएँ

सोलह गार्डेड आउटपुट (आठ के दो समूहों में)।

एक ही प्रकार के अन्य मॉड्यूल के साथ समानांतर में जुड़े होने पर दोष सहिष्णु ऑपरेशन।

हॉट-बदली।

सभी आउटपुट सर्किट का पूर्ण, स्वचालित परीक्षण।

स्वचालित लाइन मॉनिटरिंग ओपन और शॉर्ट फील्ड वायरिंग सर्किट का पता लगाती है।

Individual front panel indicators on each module show module fault/active status and shutdown state; प्रत्येक मॉड्यूल पर अलग-अलग फ्रंट पैनल संकेतक मॉड्यूल की खराबी / सक्रिय स्थिति और शटडाउन स्थिति दिखाते हैं; additional indicators show output status and load/fuse fault for each point. अतिरिक्त संकेतक प्रत्येक बिंदु के लिए आउटपुट स्थिति और लोड / फ्यूज दोष दिखाते हैं।

फ्रंट पैनल से फ़्यूज़ सुलभ।

क्षेत्र और तर्क सर्किट के बीच 2500 न्यूनतम विद्युत अलगाव।

The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. प्रोसेसर मॉड्यूल मॉनिटर किए गए आउटपुट आउटपुट आई / ओ सेफ्टीबस के ऊपर ट्रिपल राइटेड डेटा कमांड भेजते हैं। Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). ऑनबोर्ड आउटपुट आउटपुट ट्रिपलेटेड डेटा को दो स्वतंत्र मतदाताओं को रूट किया जाता है जो संबंधित फील्ड प्रोग्राम गेट एरे (FPGA) को मतदान डेटा प्रदान करते हैं। Each FPGA independently operates one of the two output control switches. प्रत्येक FPGA स्वतंत्र रूप से दो आउटपुट कंट्रोल स्विच में से एक को संचालित करता है। The two output switches are connected in series with the load. दो आउटपुट स्विच लोड के साथ श्रृंखला में जुड़े हुए हैं।

When both output switches are on, current will flow through the output and energize a field load. जब दोनों आउटपुट स्विच चालू होते हैं, तो आउटपुट के माध्यम से प्रवाह होगा और फ़ील्ड लोड को सक्रिय करेगा। If either switch is off, current will not flow through the output and the load will be de-energized. यदि या तो स्विच बंद है, तो आउटपुट के माध्यम से प्रवाह नहीं होगा और लोड डी-एनर्जेटिक हो जाएगा। This combination of series output switches and independent drive signals produces fail-safe activation of the load. श्रृंखला आउटपुट स्विच और स्वतंत्र ड्राइव सिग्नल का यह संयोजन लोड के असफल-सुरक्षित सक्रियण का उत्पादन करता है। Single failures can only affect one of the output drive signals or switches. एकल विफलता केवल आउटपुट ड्राइव सिग्नल या स्विच में से एक को प्रभावित कर सकती है।

मूर न्यूज़

बिजली उद्योग की क्षमताओं के साथ जलविद्युत उद्योग।
रिमोट I / O की कार्य शक्ति इकाई LCU द्वारा इकाई स्थानीय नियंत्रण इकाई (LCU1, LCU2, LCU3, LCU4) को प्रदान की जाती है।
LCU को मोडबस (मास्टर और स्लेव) मानक संचार प्रोटोकॉल इंटरफ़ेस का उपयोग करके RS-485 सीरियल इंटरफ़ेस प्रदान करना चाहिए।
Molex is used for gateway protocol conversion. Molex का उपयोग गेटवे प्रोटोकॉल रूपांतरण के लिए किया जाता है। The module is directly plugged into AB's 1756 rack and has standard blocks for programming. मॉड्यूल को सीधे एबी के 1756 रैक में प्लग किया गया है और प्रोग्रामिंग के लिए मानक ब्लॉक हैं।
अंतर्राष्ट्रीय मानक औद्योगिक ईथरनेट प्रोटोकॉल EtherNet / IP का उपयोग PLC और LCU में कार्य केंद्र के बीच किया जाता है।
संचार की गति 100Mbps तक पहुंच जाती है, और पीएलसी इकाई के स्थानीय LCU नियंत्रण में प्रवेश करने के लिए AB ControlLogix सिस्टम गवर्नर ऑयल पंप कंट्रोल लूप और बॉल वाल्व कंट्रोल लूप को अपनाता है।

Thermal power industry with power industry capabilities: With the development of society, network technology, computer technology and PLC control technology are becoming more and more mature. बिजली उद्योग क्षमताओं के साथ थर्मल पावर उद्योग: समाज के विकास के साथ, नेटवर्क प्रौद्योगिकी, कंप्यूटर प्रौद्योगिकी और पीएलसी नियंत्रण प्रौद्योगिकी अधिक से अधिक परिपक्व होती जा रही है। All auxiliary control systems of thermal power plants can enter the whole plant auxiliary network control system to realize complete monitoring operation in the centralized control room.The level of automation has been greatly improved, and the efficiency of the whole plant has been improved. थर्मल पावर प्लांट की सभी सहायक नियंत्रण प्रणालियाँ केंद्रीकृत नियंत्रण कक्ष में पूर्ण निगरानी ऑपरेशन का एहसास करने के लिए पूरे संयंत्र सहायक नेटवर्क नियंत्रण प्रणाली में प्रवेश कर सकती हैं। स्वचालन के स्तर में बहुत सुधार किया गया है, और पूरे संयंत्र की दक्षता में सुधार किया गया है।
