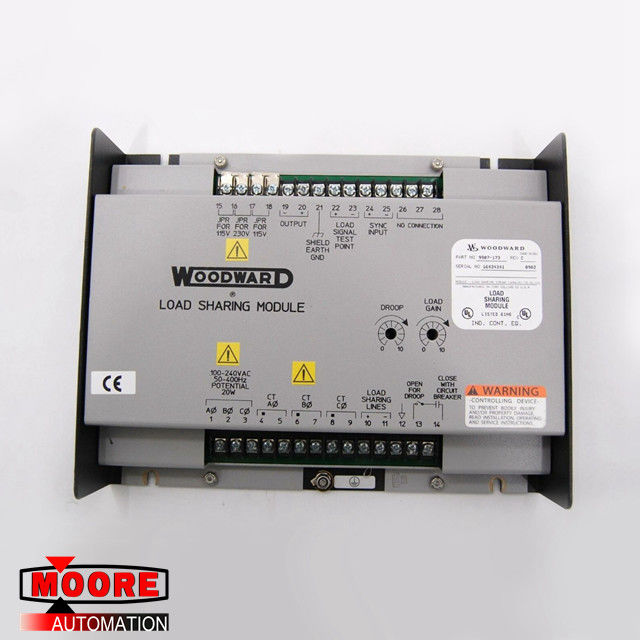

वुडवर्ड 9907-173 लोड शेयरिंग मॉड्यूल रेव सी

वुडवर्ड 9907-173 लोड शेयरिंग मॉड्यूल रेव सी

उत्पाद विवरण

Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. वुडवर्ड अपने लोड शेयरिंग मॉड्यूल के मॉडल को गति नियंत्रण से लैस इंजनों के उपयोग के लिए बनाता है जो V 3 Vdc स्पीड सेटिंग इनपुट, 0.5 से 4.5 Vdc इनपुट, या PWM (पल्स-चौड़ाई-मॉड्यूलेटेड) इनपुट स्वीकार करते हैं। The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. लोड शेयरिंग मॉड्यूल वुडवर्ड पावर जनरेशन एक्सेसरीज़ के उपयोग की अनुमति देता है और स्पीड कंट्रोल से लैस इंजनों के बीच लोड शेयरिंग की अनुमति देता है जो वुडवर्ड द्वारा निर्मित नहीं होते हैं और वुडवर्ड इलेक्ट्रॉनिक नियंत्रणों के साथ नियंत्रित इंजन या अन्य वुडवर्ड लोड शेयरिंग मॉड्यूल का उपयोग करके नियंत्रण करते हैं।

The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. लोड शेयरिंग मॉड्यूल जनरेटर सेट अनुप्रयोगों में इंजन के लिए समकालिक और ड्रॉप-लोड-साझाकरण क्षमता प्रदान करता है। Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). नियंत्रण प्रणाली के अतिरिक्त उपकरणों में वुडवर्ड एसपीएम-ए सिंक्रोनाइज़र, एसपीएम-डी सिंक्रोनाइज़र, ऑटोमैटिक जेनरेटर लोड कंट्रोल (एजीएलसी), और ऑटोमैटिक पावर ट्रांसफर एंड लोडिंग कंट्रोल (एपीटीएल) शामिल हो सकते हैं।

बिजली की आपूर्ति:

डीसी मॉडल 18–32 वीडीसी, लगभग 5 डब्ल्यू।

एसी मॉडल जम्पर 95-130 या 190-260 वैक लाइन-टू-लाइन, 50-400 हर्ट्ज, लगभग 10 आर के लिए चयन करने योग्य है।

इनपुट:

3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. 3-चरण पीटी इनपुट्स: 95-130 या 190-260 वैक लाइन-टू-लाइन, 50-400 हर्ट्ज। PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. पीटी इनपुट बोझ 240 वेज पर 1.6 वॉट प्रति फेज, 120 वेज में 0.4 वेज फेज प्रति फेज है।

3-चरण सीटी इनपुट: पूर्ण भार पर 3-7 हथियार, पूर्ण लोड पर सीटी इनपुट बोझ 0.1 वीए प्रति चरण है।

लोड शेयरिंग इनपुट: ०-३ वीडीसी २५ k प्रतिबाधा में आइसोक्रोनस मोड में, ओपन सर्किट इन ड्रॉपॉप मोड।

सिंक इनपुट: वैकल्पिक वुडवर्ड एसपीएम-ए सिंक्रोनाइजर के साथ संगत।

स्पीड ट्रिम: बाहरी 10 kA पोटेंशियोमीटर (भाग संख्या 9907-173 पर उपलब्ध नहीं) के साथ आउटपुट स्तर के मैनुअल समायोजन की अनुमति देता है।

Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. ड्रूप स्विच: बाहरी सर्किट स्विच को सहायक सर्किट ब्रेकर संपर्क के साथ श्रृंखला में वायर्ड किया जाना है। Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. ड्रूप मोड का चयन तब किया जाता है जब ड्रोप स्विच या सहायक सर्किट ब्रेकर खुला होता है।

आउटपुट:

लोड सिग्नल: लोड शेयरिंग मॉड्यूल द्वारा कुल वास्तविक वर्तमान के प्रति डीसी सिग्नल आनुपातिक।

लोड लाभ को समायोजित करने के लिए उपयोग किया जाता है।

गति नियंत्रण के लिए आउटपुट: +0.5 से +4.5 Vdc एनालॉग, d 3 Vdc एनालॉग, या PWM, मॉडल पर निर्भर करता है।

समायोजन

ड्रॉप: नो-लोड और पूर्ण-लोड स्थितियों के बीच आउटपुट में कमी के लिए प्रदान करता है।

Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. लोड प्राप्त करें: दो या दो से अधिक जनरेटर के समतुल्य होने पर एक व्यक्तिगत जनरेटर पर लोड का समायोजन प्रदान करता है। Adjusts specified full load condition from 3 to 7 Arms. 3 से 7 शस्त्रों से पूर्ण लोड की स्थिति को समायोजित करता है।
