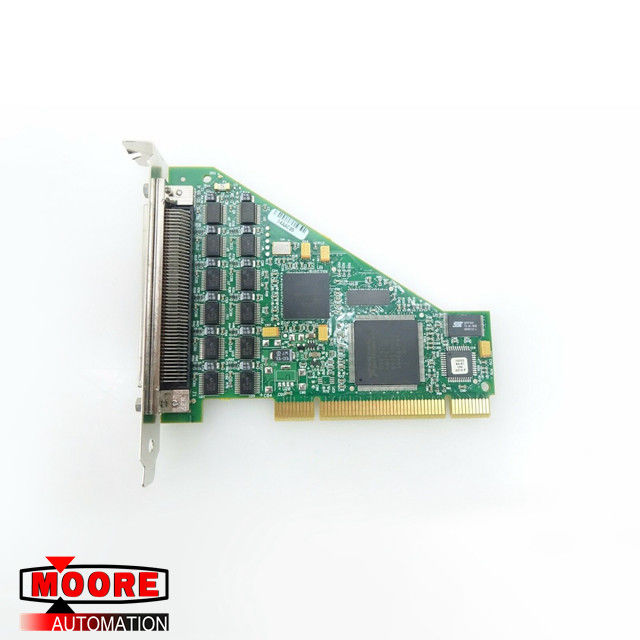

NI PCI-6509 डिजिटल I / O इंटरफ़ेस

NI PCI-6509 डिजिटल I / O इंटरफ़ेस

उत्पाद विवरण

NI 6509 में डिजिटल फ़िल्टरिंग, प्रोग्रामेबल पावर-अप स्टेट्स, चेंज डिटेक्शन और वॉचडॉग टाइमर की सुविधा है।

डिजिटल फ़िल्टरिंग

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. इनपुट डेटा पर glitches को खत्म करने के लिए आप NI 6509 पर उपलब्ध डिजिटल फ़िल्टरिंग विकल्प का उपयोग कर सकते हैं। When used with change detection, digital filtering can also reduce the number of changes to examine and process. जब परिवर्तन का पता लगाने के साथ उपयोग किया जाता है, तो डिजिटल फ़िल्टरिंग भी जांच और प्रक्रिया में परिवर्तनों की संख्या को कम कर सकती है।

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. आप डिजिटल फिल्टर से गुजरने के लिए डिजिटल इनपुट लाइनों को कॉन्फ़िगर कर सकते हैं और फिल्टर के उपयोग के समय अंतराल को नियंत्रित कर सकते हैं। The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. फ़िल्टर उन दालों को अवरुद्ध करता है जो निर्दिष्ट समय अंतराल के आधे से कम हैं और वे दालें हैं जो निर्दिष्ट अंतराल से अधिक लंबी हैं। Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. इंटरमीडिएट-लंबाई की दालें - अंतराल के आधे से अधिक समय तक दाल लेकिन अंतराल से कम - फिल्टर को पारित या नहीं कर सकती हैं।

You can enable digital filtering on as many input lines as necessary for your application. आप अपने एप्लिकेशन के लिए जितनी आवश्यक हो उतनी इनपुट लाइनों पर डिजिटल फ़िल्टरिंग सक्षम कर सकते हैं। All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. सभी फ़िल्टर्ड लाइनें समान समय अंतराल को साझा करती हैं, जो NI PCI / PXI-6509 पर 400 ns से लेकर 200 ms तक होती हैं। The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 केवल तीन समय अंतराल का समर्थन करता है: 160 ns, 10.24 ms, और 5.12 ms।

विशेष विवरण

ऊर्जा की आवश्यकताएं

नो-लोड स्थिति के दौरान बस से वर्तमान ड्रा:

NI PCI / PXI-6509:

375 एमए +3.3 वीडीसी पर, विशिष्ट;

+5 वीडीसी पर 250 एमए, ठेठ

PCIe-6509:

550 एमए +3.3 वीडीसी पर, विशिष्ट;

+12 वीडीसी पर 20 एमए, ठेठ

+5 वी पावर उपलब्ध है

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; I / O कनेक्टर पर (पिन 49 और 99): +4.0 V से +5.25 V; 1A, maximum 1 ए, अधिकतम

डिजिटल I / O

चैनलों की संख्या: 96 I / O

संगतता: TTL श्मिट ट्रिगर / CMOS, एकल-समाप्त GND संदर्भित

पावर-ऑन स्थिति: इनपुट ऊपर या नीचे (सॉफ़्टवेयर-चयन करने योग्य), आउटपुट 1 या 0

डेटा ट्रांसफर: बाधित, क्रमादेशित I / O

I / O कनेक्टर: 100-पिन महिला NAB श्रृंखला SCSI

पुल रोकनेवाला:

पुल-अप रोकनेवाला 4.7 किलोवाट, ठेठ

पुल-डाउन रोकनेवाला 47 किलोवाट, ठेठ

इनपुट वोल्टेज संरक्षण: अधिकतम दो पिन पर to 20 वी
