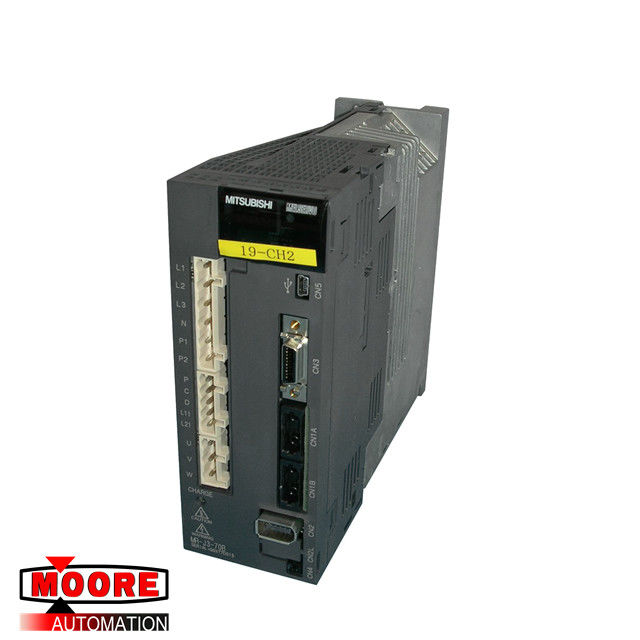

MR-J3-70B MRJ370B मित्सुबिशी एसी सर्वो सुरक्षा AMP 700W 200V

MR-J3-70B MRJ370B मित्सुबिशी एसी सर्वो सुरक्षा AMP 700W 200V

उत्पाद विवरण

The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. मित्सुबिशी MelsERVO-J3 श्रृंखला सामान्य-उद्देश्य AC सर्वो में वर्तमान MELSERVO-J2-Super श्रृंखला की तुलना में अधिक उच्च प्रदर्शन और उच्च कार्य हैं। MR-J3-B सर्वो एम्पलीफायर उच्च गति तुल्यकालिक नेटवर्क के माध्यम से सर्वो सिस्टम नियंत्रक और अन्य से जुड़ता है और सीधे पोजीशन डेटा पढ़ने से संचालित होता है। The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. सर्वो मोटर की रोटेशन स्पीड / दिशा नियंत्रण और उच्च सटीकता पोजीशनिंग को कमांड मॉड्यूल से डेटा के साथ निष्पादित किया जाता है। SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. वर्तमान SSCNET की तुलना में, ऑप्टिकल संचार प्रणाली को अपनाकर, SSRNET, theMR-J3-B सर्वो एम्पलीफायर से लैस अपनी संचार गति और शोर सहिष्णुता में काफी सुधार करता है। For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. तारों की दूरी के लिए, इलेक्ट्रोड के बीच अधिकतम दूरी की 50 मीटर की पेशकश भी की जाती है। क्लैंपिंग सर्किट के साथ टोक़ सीमा को सर्वो एंप्लीफायर पर रखा जाता है ताकि तेजी से त्वरण / अपघटन या अधिभार के कारण मुख्य सर्किट के पावर ट्रांजिस्टर को वर्तमान से बचाया जा सके। In addition, torque limit value can be changed to desired value with parameter. इसके अलावा, टोक़ सीमा मूल्य को पैरामीटर के साथ वांछित मूल्य में बदला जा सकता है।
चूंकि इस नई श्रृंखला में USB संचार फ़ंक्शन है, एक MR विन्यासकर्ता-स्थापित पर्सनल कंप्यूटर या जैसे पैरामीटर सेटिंग, टेस्ट ऑपरेशन, स्टेटस डिस्प्ले मॉनिटरिंग, गेन एडजस्टमेंट आदि करने के लिए उपयोग किया जा सकता है, वास्तविक समय ऑटो ट्यूनिंग के साथ, आप स्वचालित रूप से कर सकते हैं। मशीन के अनुसार सर्वो लाभ को समायोजित करें।
The MELSERVO-J3 series servo motor is equipped with an absolute position encoder which has the resolution of 262144 pulses/rev to ensure more accurate control as compared to the MELSERVO-J2-Super series. MELSERVO-J3- सीरीज़ मोटर एक निरपेक्ष स्थिति एनकोडर से सुसज्जित है जिसमें MelsERVO-J2- सुपर श्रृंखला की तुलना में अधिक सटीक नियंत्रण सुनिश्चित करने के लिए 262144 दालों / रेव का रिज़ॉल्यूशन है। Simply adding a battery to the servo amplifier makes up an absolute position detection system. इमदादी एम्पलीफायर में एक बैटरी जोड़ने से एक पूर्ण स्थिति का पता लगाने की प्रणाली बन जाती है। This makes home position return unnecessary at power-on or alarm occurrence by setting a home position once. यह घर की स्थिति को एक बार घर की स्थिति निर्धारित करके पावर-ऑन या अलार्म घटना पर अनावश्यक रूप से वापस कर देता है।

विशेष विवरण

वोल्टेज / आवृत्ति: 3-चरण या 1-चरण 200 से 230VAC, 50/60 हर्ट्ज

अनुमेय वोल्टेज में उतार-चढ़ाव: 3-चरण या 1-चरण 200 से 230VAC: 170 से 253VAC

अनुमेय आवृत्ति में उतार-चढ़ाव: 5% के भीतर

बिजली की आपूर्ति क्षमता: धारा 10.2 का संदर्भ लें

दबाव वर्तमान: खंड 10.5 का संदर्भ लें

नियंत्रण प्रणाली: साइन-लहर PWM नियंत्रण, वर्तमान नियंत्रण प्रणाली

समारोह

खोज फ़ंक्शन प्राप्त करें: व्यक्तिगत कंप्यूटर स्वचालित रूप से लाभ बदलता है और थोड़े समय में ओवरशूट-मुक्त लाभ की खोज करता है। इस फ़ंक्शन के लिए एमआर विन्यासकर्ता आवश्यक है।

थोड़ा कंपन दमन नियंत्रण: एक इमदादी मोटर स्टॉप पर उत्पादित 1 पल्स के कंपन को दबाता है।

Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. ऑटो ट्यूनिंग: सर्वोमोटर शाफ्ट पर लागू होने वाले लोड में भिन्नता होने पर स्वचालित रूप से इष्टतम मूल्य पर लाभ को समायोजित करता है। Higher in performance than MR-J2-Super series servo amplifier. MR-J2- सुपर सीरीज सर्वो एम्पलीफायर की तुलना में प्रदर्शन में अधिक है।

रिटर्न कन्वर्टर: उपयोग किया जाता है जब पुनर्योजी विकल्प पर्याप्त पुनर्योजी शक्ति प्रदान नहीं कर सकता है। 5kW या अधिक सर्वो एम्पलीफायर का उपयोग किया जा सकता है।

पुनर्योजी विकल्प: उपयोग किया जाता है जब निर्मित एम्पोफायर के पुनर्योजी अवरोधक में उत्पन्न पुनर्योजी शक्ति के लिए पर्याप्त पुनर्योजी क्षमता नहीं होती है।

अलार्म हिस्ट्री क्लियर: अलार्म हिस्ट्री क्लियर हो जाती है।

आउटपुट सिग्नल (डीओ) जबरन आउटपुट: आउटपुट सिग्नल को स्वतंत्र रूप से सर्वो स्थिति के लिए मजबूर / बंद किया जा सकता है। आउटपुट सिग्नल वायरिंग चेक, आदि के लिए इस फ़ंक्शन का उपयोग करें।

टेस्ट ऑपरेशन मोड: जेओजी ऑपरेशन पोजिशनिंग ऑपरेशन डीओ आउटपुट को मजबूर करता है। पोजिशनिंग ऑपरेशन के लिए एमआर कॉन्फिगरेटर जरूरी है।
