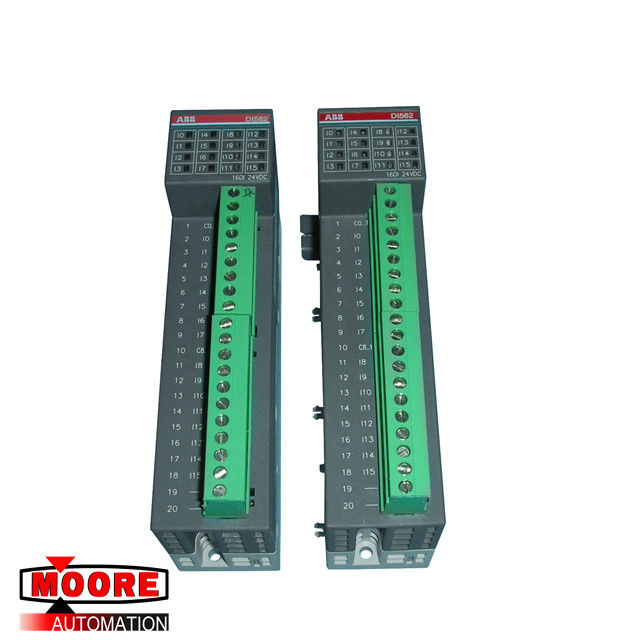

DI562 A2 1TNE968902R2102 ABB डिजिटल इनपुट मॉड्यूल
ब्रांड / निर्माता | एबीबी / स्वीडन |
भाग संख्या |
DI562 A2 |
वैकल्पिक भाग संख्या |
1TNE968902R2102 |
विवरण | डिजिटल इनपुट मॉड्यूल |
Dimennsions | 3.4 सेमी x 8.5 सेमी x 13.5 सेमी |
वजन | 0.115kg |
उत्पाद विवरण
तकनीकी डेटा
गैल्वेनिक अलगाव: हाँ, इनपुट समूहों और मॉड्यूल के बाकी हिस्सों के बीच
पृथक समूह: 2 (प्रति समूह 8 चैनल)
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. सीपीयू / बस मॉड्यूल के एल + / यूपी और एम / जेडपी टर्मिनलों पर 24 वीडीसी बिजली की आपूर्ति से वर्तमान खपत: सीए। 10 mA 10 एमए
Max. मैक्स। power dissipation within the module: 3.2 W मॉड्यूल के भीतर बिजली अपव्यय: 3.2 W
Weight: Ca. वजन: सीए 115 g 115 ग्रा
बढ़ते स्थिति: क्षैतिज या ऊर्ध्वाधर
शीतलन: प्राकृतिक संवहन शीतलन को केबल नलिकाओं या स्विचगियर कैबिनेट में अन्य भागों द्वारा बाधित नहीं किया जाना चाहिए।
प्रति मॉड्यूल चैनलों की संख्या: 16 इनपुट (24 वीडीसी / 24 वीएसी)
समूहों में चैनलों का वितरण: 2 (प्रति समूह 8 चैनल)
चैनल I0 से I7 के कनेक्शन: टर्मिनल 2 से 9
चैनलों के कनेक्शन I8 से I15: टर्मिनल 11 से 18
चैनल I0 से I7 के लिए संदर्भ क्षमता: टर्मिनल 1 (प्रक्रिया का सकारात्मक या नकारात्मक ध्रुव
आपूर्ति वोल्टेज, संकेत नाम C0..7)
चैनल I8 से I15 के लिए संदर्भ क्षमता: टर्मिनल 10 (प्रक्रिया आपूर्ति वोल्टेज का सकारात्मक या नकारात्मक ध्रुव, संकेत नाम C8..15)
Indication of the input signals: 1 yellow LED per channel; इनपुट संकेतों का संकेत: प्रति चैनल 1 पीला एलईडी; the LED is ON when the input signal is high (signal 1). इनपुट सिग्नल अधिक होने पर एलईडी चालू होता है (सिग्नल 1)। The module is powered through the I/O bus मॉड्यूल I / O बस के माध्यम से संचालित होता है
इनपुट संकेतक की निगरानी बिंदु: एलईडी इनपुट सर्किटरी का हिस्सा है
पर्यावरण की स्थिति
तापमान
Operating: 0 °C...+60 °C (horizontal mounting of modules); ऑपरेटिंग: 0 ° C ... + 60 ° C (मॉड्यूल का क्षैतिज बढ़ते); 0 °C...+40 °C (vertical mounting of modules and output load reduced to 50 % per group) 0 ° C ... + 40 ° C (मॉड्यूल के ऊर्ध्वाधर बढ़ते और उत्पादन भार प्रति समूह 50% तक कम)
भंडारण: -40 ° C ... + 70 ° C
परिवहन: -40 ° C ... + 70 ° C
Humidity: Max. आर्द्रता: अधिकतम। 95 %, without condensation 95%, संक्षेपण के बिना
हवा का दबाव:
संचालन> 800 hPa / <2000 मीटर
भंडारण> 660 hPa / <3500 मी
