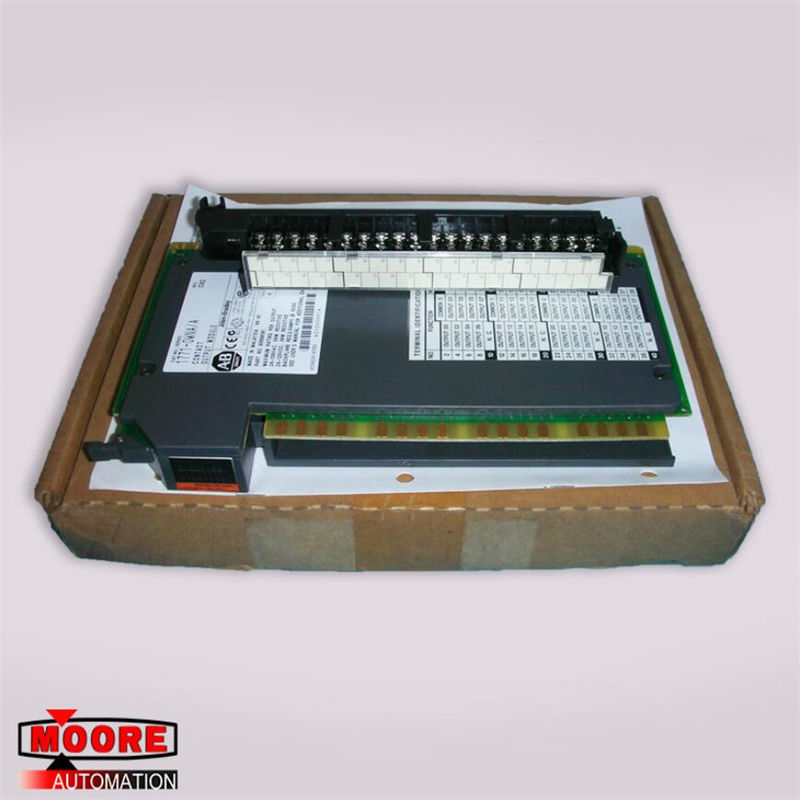

1771-OWNA / ए एलन ब्रैडली 1771 सीरीज I / O डिजिटल आउटपुट मॉड्यूल
उत्पाद विशिष्ट
ब्रांड / निर्माता | एलन ब्रैडली/अमेरीका |
भाग संख्या |
1771-OWNA / A |
वैकल्पिक भाग संख्या | 1771-OWNA / A |
विवरण |
डिजिटल आउटपुट मॉड्यूल |
Dimennsions | 15.2 सेमी x 5.1 सेमी x 27.9 सेमी |
वजन | 0.50kg |
उत्पाद विवरण
The controller or I/O chassis power supply, connected through the backplane of the I/O chassis, powers the logic circuitry of the contact output modules. नियंत्रक या I / O चेसिस बिजली की आपूर्ति, I / O चेसिस के बैकप्लेन के माध्यम से जुड़ा हुआ है, संपर्क आउटपुट मॉड्यूल के तर्क सर्किटरी को शक्ति देता है। This supply also provides the necessary power to energize the coils of the module relays. यह आपूर्ति मॉड्यूल रिले के कॉइल को सक्रिय करने के लिए आवश्यक शक्ति भी प्रदान करती है। The maximum current drawn from this supply when all coils are energized is 2.5A. जब सभी कॉइल सक्रिय हो जाते हैं तो इस आपूर्ति से अधिकतम करंट 2.5A निकाला जाता है। Nominal backplane current is 1.8A. नॉमिनल बैकप्लेन करंट 1.8A है।
The module has 32 status indicators on the module front plate. मॉड्यूल में फ्रंट फ्रंट प्लेट पर 32 स्थिति संकेतक हैं। These represent the control status of the outputs. ये आउटपुट के नियंत्रण की स्थिति का प्रतिनिधित्व करते हैं। Each indicator is lit when its corresponding output is energized. प्रत्येक संकेतक को तब जलाया जाता है जब उसका संबंधित आउटपुट एनर्जेटिक होता है। An additional indicator is provided to indicate a blown fuse condition. एक अतिरिक्त संकेतक एक उड़ा फ्यूज स्थिति को इंगित करने के लिए प्रदान किया जाता है।
The 1771–OWNA module is a modular component of the 1771 I/O system requiring a properly installed system chassis. 1771-OWNA मॉड्यूल 1771 I / O सिस्टम का एक मॉड्यूलर घटक है जिसे एक ठीक से स्थापित सिस्टम चेसिस की आवश्यकता होती है। Refer to publication 1771–IN075 for detailed information on acceptable स्वीकार्य पर विस्तृत जानकारी के लिए प्रकाशन 1771-IN075 का संदर्भ लें
chassis, proper installation and grounding requirements. चेसिस, उचित स्थापना और ग्राउंडिंग आवश्यकताओं। Limit the maximum adjacent slot power dissipation to 10W maximum. अधिकतम आसन्न स्लॉट बिजली अपव्यय को 10W अधिकतम तक सीमित करें।
The outputs are arranged in 4 groups of 8, each group with its own common. आउटपुट 8 के 4 समूहों में व्यवस्थित होते हैं, प्रत्येक समूह का अपना सामान्य है। The module can simultaneously switch all 32 outputs to separate loads, with a maximum of 12A per module. मॉड्यूल एक साथ अधिकतम लोड 12A प्रति मॉड्यूल के साथ, सभी 32 आउटपुट को अलग-अलग लोड पर स्विच कर सकता है। Each output can conduct a maximum load of 1.0A continuously at 30W at 45oC, and 15W at 60oC maximum. प्रत्येक आउटपुट अधिकतम 1.0A का भार लगातार 30W 45C पर, और 15W अधिकतम 60oC पर कर सकता है। Ac loads switched by the modules should have a power factor (PF) of 1.0. मॉड्यूल द्वारा स्विच किए गए एसी लोड में 1.0 का पावर फैक्टर (पीएफ) होना चाहिए। Maximum interconnect cable length for this module is 1000 ft. (304.8 meters). इस मॉड्यूल के लिए अधिकतम इंटरकनेक्ट केबल की लंबाई 1000 फीट (304.8 मीटर) है।
