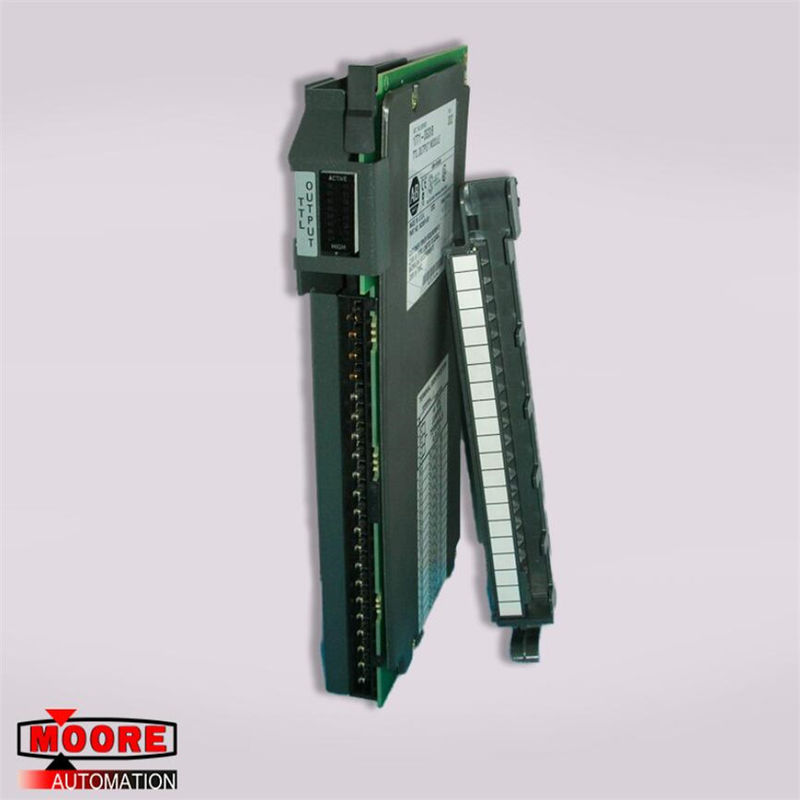

1771-OGD / B 1771-WH एलन ब्रैडली TTL आउटपुट मॉड्यूल 1771 सीरीज I / O

1771-OGD / B 1771-WH एलन ब्रैडली TTL आउटपुट मॉड्यूल 1771 सीरीज I / O

उत्पाद विशिष्ट

उत्पाद विवरण

प्रति मॉड्यूल आउटपुट: 16 गैर-पृथक

मॉड्यूल स्थान: 1771-A4B I / O चेसिस के माध्यम से 1771-A1B (1771-A4 I / O चेसिस के साथ इस मॉड्यूल का उपयोग न करें)

उपयोगकर्ता आपूर्ति वोल्टेज: 10… 60 वी डीसी

वोल्टेज, ऑन-स्टेट आउटपुट, nom: 48V dc

वर्तमान रेटिंग (व्युत्पन्न वक्र देखें): 2 प्रति आउटपुट प्रतिरोधक, प्रति मॉड्यूल 8 ए प्रति आउटपुट पायलट ड्यूटी से अधिक नहीं।

Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; वर्तमान में वृद्धि, अधिकतम: 4 10 एमएस के लिए प्रति आउटपुट, प्रत्येक 2 एस दोहराए जाने योग्य; 25 A per output for 10 ms, repeatable every 2 s 25 प्रति 10 आउटपुट के लिए 25, प्रत्येक 2 एस को दोहराने योग्य

लोड वर्तमान, मिनट: 2.5 एमए

ऑन-स्टेट वोल्टेज ड्रॉप (रेटेड वर्तमान में), अधिकतम: 1.5 वी डीसी

ऑफ-स्टेट लीकेज करंट, अधिकतम: 0.5 mA

आउटपुट सिग्नल देरी, अधिकतम

ऑफ़-0.1 एमएस पर

ऑफ-0.2 एमएस पर

बिजली अपव्यय, अधिकतम: 15.6 डब्ल्यू

थर्मल अपव्यय, अधिकतम: 53.3 BTU / घंटा

अलगाव वोल्टेज (निरंतर वोल्टेज का सामना करना पड़ रहा रेटिंग): 60V (निरंतर), बेसिक इंसुलेशन टाइप जो 60V, I / O से सिस्टम के लिए 1000V एसी पर टेस्ट किया जाता है

बैकप्लेन करंट, अधिकतम: 400 mA @ 5V dc

Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; कंडक्टर के तार का आकार: 0.34… 2.5 mm2 (22… 14 AWG) ठोस या फंसे हुए तांबे के तार रेटेड; at 120 °C (248 °F) or higher; 120 ° C (248 ° F) या अधिक; 1.2 mm (3/64 in.) insulation max; 1.2 मिमी (3/64 इंच) इन्सुलेशन अधिकतम; 2 - on signal ports 2 - सिग्नल बंदरगाहों पर

तापमान कोड, IEC: T3

तापमान कोड, उत्तरी अमेरिका: T3C

Field wiring arm: 1771-WH; फील्ड वायरिंग आर्म: 1771-डब्ल्यूएच; 1771-WHF (3 A fused); 1771-डब्ल्यूएचएफ (3 ए फ्यूस्ड); 1771-WHFB (1.5 A fused) 1771-WHFB (1.5 ए फ्यूस्ड)

फील्ड वायरिंग आर्म स्क्रू टॉर्क: 1.0 एनएम (9 पौंड-इन)

Keying: Between 10 and 12; कुंजीयन: 10 और 12 के बीच; Between 22 and 24 22 से 24 के बीच

तापमान, ऑपरेटिंग: IEC 60068-2-2 (टेस्ट बीडी, ऑपरेटिंग ड्राई हीट), IEC 60068-2-14 (टेस्ट नायब, ऑपरेटिंग थर्मल शॉक): 0 ... 60 ° C (32 ... 140 ° F)
