terface कार्ड का समर्थन करेंगे। यह उन उत्पादों को अनुमति देता है जिन्हें कई अलग-अलग रॉकवेल ऑटोमेशन नेटवर्क का समर्थन करने के लिए नेटवर्क बेटीकार्ड विकल्प का समर्थन करने के लिए डिज़ाइन किया गया है। कंट्रोलनेट डॉटरकार्ड के बारे में आप किसी भी होस्ट डिवाइस में 1788-सीएनसी या -सीएनसीआर कंट्रोलनेट बेटीकार्ड स्थापित कर सकते हैं जो कंट्रोलनेट बेटीकार्ड का समर्थन करता है। (1) प्रत्येक कंट्रोलनेट नेटवर्क को कम से कम एक मॉड्यूल की आवश्यकता होती है जो मापदंडों को स्टोर करने और उन मापदंडों के साथ नेटवर्क को कॉन्फ़िगर करने में सक्षम होता है। स्टार्ट-अप पर। इस मॉड्यूल को 'कीपर' कहा जाता है क्योंकि यह नेटवर्क कॉन्फ़िगरेशन रखता है। कोई 1788-सीएनसी या -CNCR कार्ड किसी भी कानूनी नोड पते (01 से 99) पर नेटवर्क पैरामीटर रख सकता है। किसी एक नेटवर्क पर कई डिवाइस नेटवर्क कीपर के रूप में कार्य कर सकते हैं। नेटवर्क कीपर होने में सक्षम प्रत्येक डिवाइस वर्तमान कीपर को बैकअप देने के लिए कार्य करता है। यह बैकअप फ़ंक्शन स्वचालित है और इसके लिए आपके हिस्से पर कोई कार्रवाई की आवश्यकता नहीं है। चेतावनी • यदि आप इस मॉड्यूल या नेटवर्क पर किसी भी उपकरण पर लागू बिजली से संचार केबल को कनेक्ट या डिस्कनेक्ट करते हैं, तो एक विद्युत चाप हो सकता है। यह खतरनाक स्थान प्रतिष्ठानों में विस्फोट का कारण बन सकता है। • यदि आप होस्ट पावर चालू है, तो आप कार्ड डालते हैं या हटाते हैं, एक इलेक्ट्रिकल आर्क हो सकता है। यह खतरनाक स्थान प्रतिष्ठानों में विस्फोट का कारण बन सकता है। • सुनिश्चित करें कि आगे बढ़ने से पहले बिजली हटा दी गई है या क्षेत्र गैर-खतरनाक है। (1) होस्ट डिवाइस को विनिर्देश तालिका में प्रतिबंधों के अनुसार एक उपयुक्त शक्ति स्रोत प्रदान करना चाहिए। महत्वपूर्ण 1788-सीएनसी या -CNCR कार्ड पर, गैर वाष्पशील कीपर डेटा मिटा दिया जाता है जब एक फर्मवेयर अपडेट किया जाता है।
नोड पता सेट करना आपको बेटी कार्ड को अपने अनूठे नेटवर्क पते से कॉन्फ़िगर करने के लिए दो स्विच असेंबली सेट करना होगा। चित्रा 1 स्विच का स्थान दिखाता है। ये स्विच कार्ड के नेटवर्क पते को स्थापित करने के लिए पॉवरअप पर पढ़े जाते हैं। नोड पते को 01 और 99 के बीच के मान पर सेट करें। इष्टतम थ्रूपुट के लिए, 01 से शुरू होने वाले क्रम में अपने कंट्रोलनेट नोड्स को पते असाइन करें। नोड पता 00 एक मान्य कंट्रोलनेट पता नहीं है। आपको केवल नोड एड्रेस 00 का उपयोग करना चाहिए यदि कंट्रोलनेट बेटीकार्ड का उपयोग करने वाले उत्पाद में होस्ट डिवाइस इंटरफ़ेस का उपयोग करके नोड पता सेट करने की क्षमता है। यह सुविधा आम तौर पर उन उत्पादों पर उपयोग की जाती है जो नोड एड्रेस स्विच के लिए आसान ग्राहक की अनुमति नहीं देते हैं। यदि आप नोड पता स्विच को 00 पर सेट करते हैं, तो यह उस होस्ट को अनुमति देता है, जिसमें बेटीकार्ड स्विच सेटिंग्स से नोड पते को पढ़ने की अनुमति देने के बजाय, नोड पता सेट करने के लिए रहता है। चित्र 1 नोड पता सेट करना
कार्ड की स्थापना उपलब्ध होस्ट उपकरणों में व्यापक भिन्नता के कारण, हम इस दस्तावेज़ में विशिष्ट इंस्टॉलेशन निर्देश प्रदान नहीं कर सकते हैं। किसी होस्ट डिवाइस में बेटीकार्ड कैसे स्थापित करें, इसके निर्देश के लिए, विशेष होस्ट डिवाइस के लिए उपयोगकर्ता मैनुअल देखें।

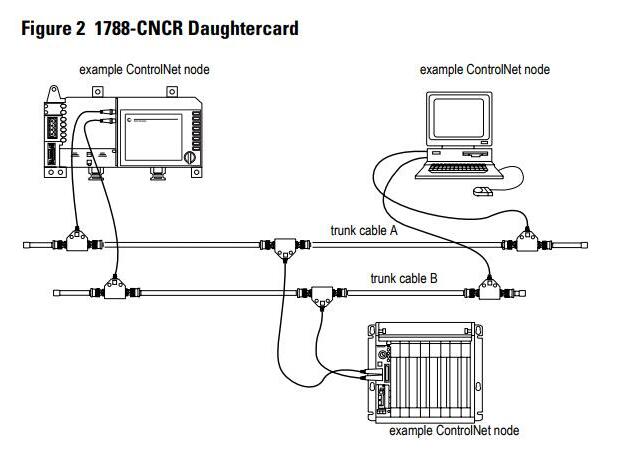

डॉटरकार्ड प्रदर्शन उपलब्ध होस्ट उपकरणों में व्यापक भिन्नता के कारण, हम इस दस्तावेज़ में विशिष्ट प्रदर्शन क्षमता प्रदान नहीं कर सकते हैं। होस्ट / बेटीकार्ड प्रदर्शन विशेषताओं से संबंधित जानकारी के लिए, विशेष होस्ट डिवाइस के लिए उपयोगकर्ता मैनुअल देखें। कार्ड को नेटवर्क से कनेक्ट करना आपके द्वारा कार्ड इंस्टॉल करने के बाद, आप इसे नेटवर्क से कनेक्ट कर सकते हैं। आपको एक स्वीकृत कंट्रोलनेट टैप का उपयोग करके कार्ड को नेटवर्क से जोड़ना होगा: • 1786-TPR (टी-टैप राइट एंगल) • 1786-TPS (टी-टैप स्ट्रेट) • 1786-TPYR (Y- टैप राइट एंगल) • 1786-TPYS (Y- सीधे नल) हम सीधे नल की सलाह देते हैं।
