1784-pkts
कैसे 1784-केटीएक्स कार्ड संचालित होता है

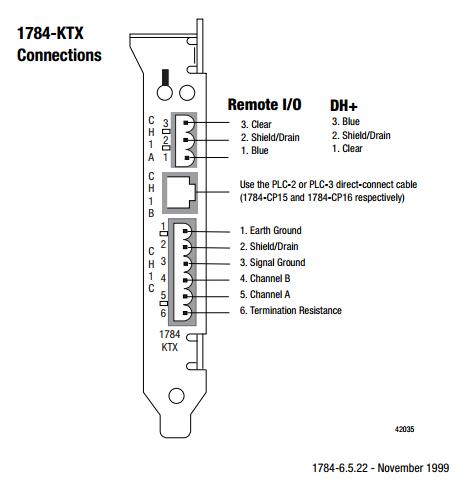

1784-KTX और -KTXD कार्ड: • पीएलसी -2®, और पीएलसी -5®, और एसएलसी 5/04 प्रोसेसर सहित डेटा हाईवे नेटवर्क पर नोड्स के साथ संचार करें, पीएलसी -2®, और डेटा हाईवे प्लस नेटवर्क पर, और SLC 5/01 ™, SLC5 / 02, और SLC 5/03 प्रोसेसर (केवल 1784KA5 के माध्यम से) • DH-485 नेटवर्क पर SLC ™ प्रोसेसर के साथ संचार करें • रिमोट I / O स्कैनर के रूप में कार्य करें 1784-KTS कार्ड केवल एक के रूप में रिमोट I / O स्कैनर। 1784-KTx डेटा ट्रांसमिशन, प्रबंधन और स्थानीय नेटवर्क डायग्नोस्टिक्स करता है। होस्ट प्रोसेसर के लिए इंटरफ़ेस एक बोर्ड-निवासी दोहरे पोर्ट मेमोरी के माध्यम से है। एलन-ब्रैडली इंटरफ़ेस सॉफ़्टवेयर (RSLogix के माध्यम से RSLinx, AI, 6200 और INTERCHANGE सहित) दोहरे पोर्ट मेमोरी के माध्यम से डेटा ट्रांसमिशन और रिसेप्शन का प्रबंधन करता है। केटीएक्स कार्ड पर आधार मेमोरी पता सेट करना याद रखें ताकि यह आपके कंप्यूटर में अन्य विस्तार कार्डों के चयनित पते के साथ हस्तक्षेप न करे। दोहरे चैनल कार्ड पर, दो पते सेट करें। महत्वपूर्ण: हालांकि 1784-KTXD में दो चैनल हैं, आप कार्ड का उपयोग दो नेटवर्क के बीच सीधे पुल करने के लिए नहीं कर सकते हैं।

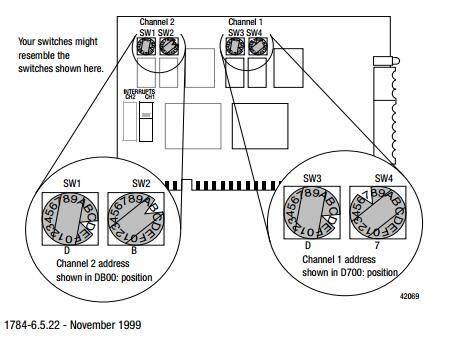

कार्ड हार्डवेयर कॉन्फ़िगर करें अपने कंप्यूटर के अंदर KTx कार्ड स्थापित करने से पहले, आपको यह सेट करना होगा: • आधार मेमोरी पता - मेजबान प्रोसेसर के सिस्टम मेमोरी के विस्तार मेमोरी क्षेत्र के लिए कार्ड के भौतिक पते, जो केटीएक्स कार्ड और होस्ट कंप्यूटर को सक्षम करता है दोहरे पोर्ट इंटरफ़ेस के माध्यम से डेटा का आदान-प्रदान करना • कार्ड की रुकावट सेटिंग बेस मेमोरी एड्रेस लोकेशन का चयन करें होस्ट कंप्यूटर और केटीएक्स कार्ड विनिमय डेटा एक दोहरे पोर्ट इंटरफ़ेस के माध्यम से। दोहरे पोर्ट इंटरफ़ेस के लिए 4 Kbytes मेमोरी की आवश्यकता होती है (दोहरे इंटरफ़ेस के लिए 2 Kbytes और शेष इंटरफ़ेस के लिए 2 Kbytes)। यह निर्दिष्ट आधार मेमोरी एड्रेस लोकेशन पर शुरू होता है। आपको एक ऐसा क्षेत्र चुनना होगा जहाँ कम से कम 4 Kbyte मेमोरी ब्लॉक उपलब्ध हो। यदि आपके पास MS-DOS 6.0 या बाद का संस्करण है, तो उपलब्ध मेमोरी की पहचान करने के लिए Microsoft डायग्नोस्टिक्स (MSD) में मेमोरी विकल्प का उपयोग करें।
इंटरप्ट सेटिंग महत्वपूर्ण चुनें: यदि आपको सॉफ्ट आईलॉगिक्स 5 सिस्टम के भीतर रिमोट I / O स्कैनर के रूप में KTx का उपयोग करने की आवश्यकता है, तो आपको स्कैनर चैनल के लिए एक रुकावट सेट करना होगा महत्वपूर्ण: कॉन्फ़िगरेशन सेटिंग्स का चयन करते समय, अन्य इंटरफ़ेस कार्ड और सिस्टम के साथ टकराव की जांच करें स्मृति। यदि कोई विरोध है, तो सिस्टम ठीक से काम नहीं करेगा। संघर्ष से बचने के लिए, प्रत्येक चैनल के लिए एक अद्वितीय व्यवधान सेटिंग चुनें। यदि कोई अन्य कार्ड पहले से ही चैनल के डिफ़ॉल्ट व्यवधान का उपयोग कर रहा है, तो आपको चैनल के लिए एक नया व्यवधान चुनना होगा।
